Deskripsi
Ikhtisar Produk

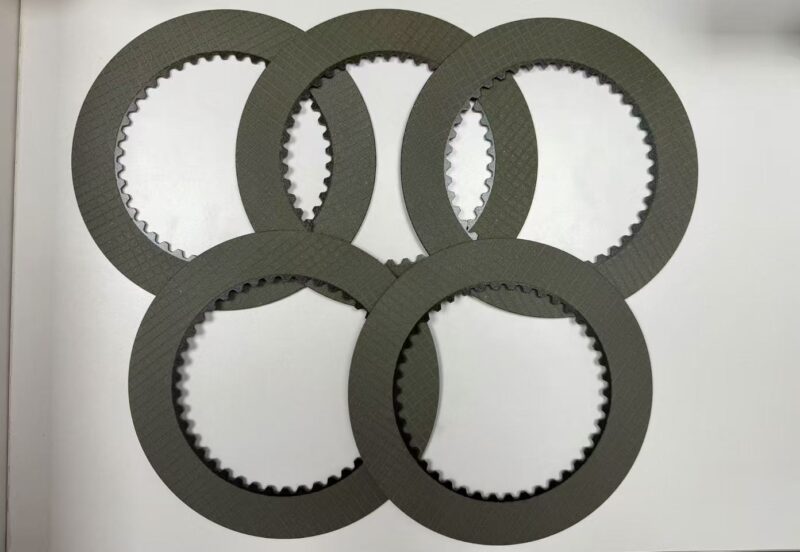

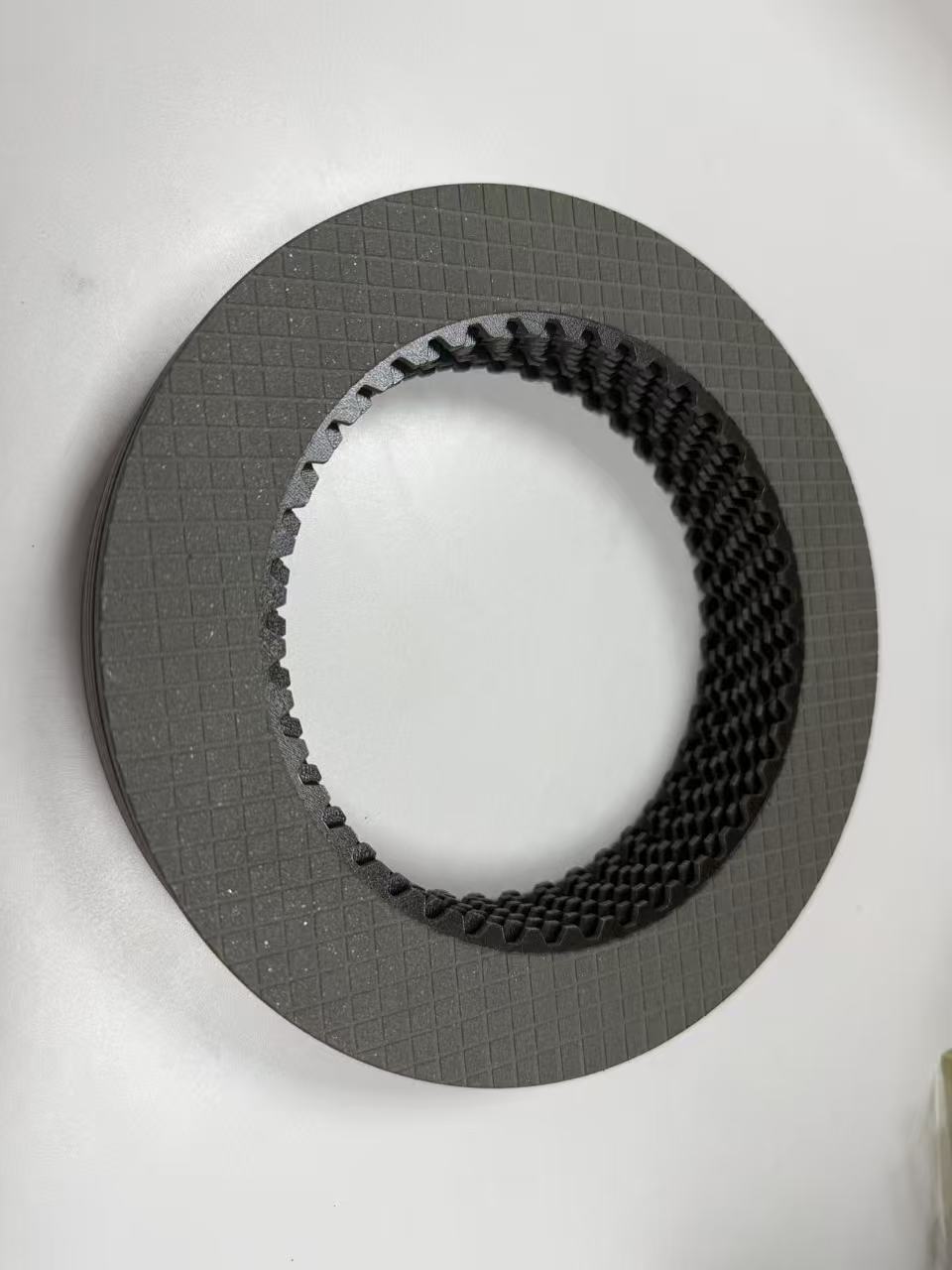

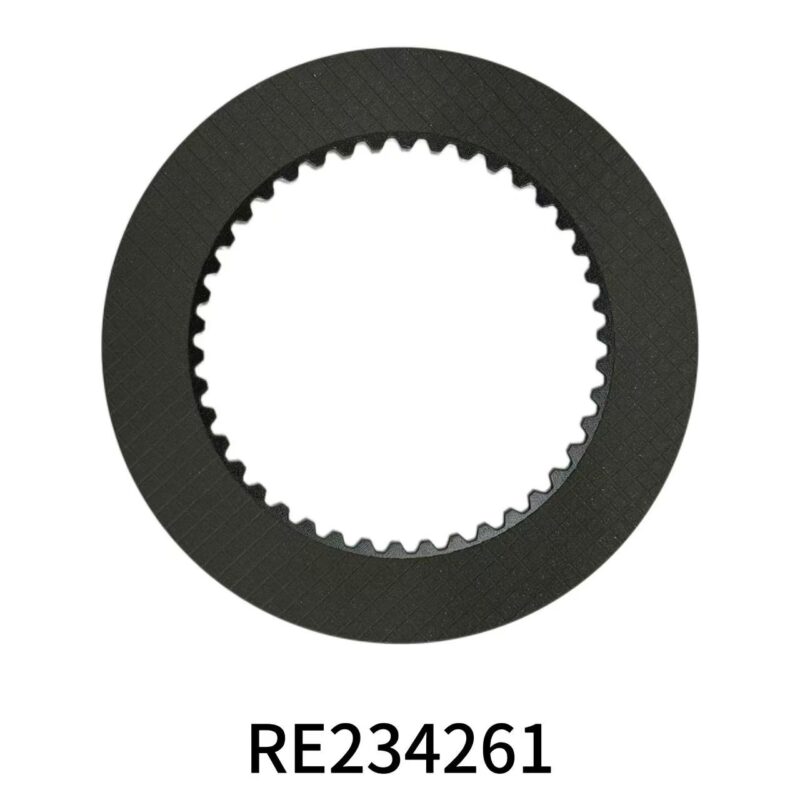

PHV-4B-70D-9657B RE234261 cakram rem dengan lapisan gesek adalah komponen rem basah multi-cakram yang digunakan pada motor grader dan peralatan kehutanan John Deere. Cakram gesekan berbasis kertas ini beroperasi terendam dalam oli hidraulik yang didinginkan dan disaring di dalam rumah rem yang tertutup rapat, memberikan daya pengereman yang andal dengan kebutuhan perawatan minimal.
Juga direferensikan silang sebagai FM6145 (nomor suku cadang aftermarket Friction Material Company), RE234261 dipasang pada sistem rem cakram basah motor grader seri John Deere 670/672/770 dan harvester serta skidder kehutanan seri 740/748. Sistem rem ini memenuhi standar ISO 3450 untuk kinerja pengereman mesin konstruksi.
Desain cakram basah menawarkan keunggulan signifikan dibandingkan sistem rem kering: rendaman oli terus-menerus mendinginkan permukaan gesekan, mencegah korosi, dan membawa pergi serpihan aus, sehingga menghasilkan masa pakai yang jauh lebih panjang dan pengoperasian yang praktis bebas perawatan dalam kondisi normal.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Nomor Komponen | RE234261 |
| Referensi Silang Aftermarket | FM6145 |
| Jenis Komponen | Cakram rem dengan lapisan gesekan (rem basah multi-cakram) |
| Material Gesekan | Material gesekan organik berbasis kertas |
| Inti / Lapisan Pendukung | Pelat inti baja |
| Diameter Luar | Sekitar 7,8 inci (198 mm) |
| Ketebalan (Baru) | Sekitar 0,2 inci (5,1 mm) |
| Berat | Sekitar 0,6 lb (0,27 kg) |
| Standar Rem | ISO 3450 (sistem rem basah multi-cakram) |
| Asal | Dibuat di Cina |
| Garansi | 6 bulan |
Karakteristik Material Gesekan Berbasis Kertas
Material gesekan berbasis kertas (selulosa) banyak digunakan dalam aplikasi rem basah dan kopling karena karakteristik kinerjanya yang sangat baik di lingkungan yang terendam oli:
- Stabilitas gesekan: Koefisien gesekan yang konsisten di seluruh rentang suhu dan tekanan
- Ketahanan aus yang baik: Masa pakai panjang bila dioperasikan dalam parameter desain
- Kebisingan rendah: Pengaitan yang halus dengan kebisingan rem atau getaran minimal
- Keausan permukaan pasangan yang kompatibel: Lembut terhadap cakram pemisah baja, mengurangi keausan permukaan lawan
- Konformabilitas yang baik: Menyesuaikan diri dengan permukaan pasangan untuk distribusi tekanan yang merata
Material gesekan kertas terdiri dari serat selulosa, serat penguat, modifikator gesekan (seperti debu cashew, alumina, dan pengisi lainnya), serta pengikat resin. Struktur berpori dari material kertas memungkinkan oli mengalir melaluinya, membantu pendinginan dan mencegah pembentukan lapisan film oli hidrodinamik yang dapat mengurangi efektivitas pengereman.
Sistem Rem Basah Multi-Cakram
Motor grader John Deere seperti seri 670C, 670D, 670G, 672G, 770C, 770D, dan 770G dilengkapi dengan sistem rem basah multi-cakram yang dioperasikan secara hidraulik yang memberikan kinerja pengereman yang andal dan tahan lama.
Konfigurasi Sistem
| 特征 | Deskripsi |
|---|---|
| Tipe Rem | Rem basah multi-cakram yang dikendalikan pedal dan dioperasikan secara hidraulik |
| Lokasi Pemasangan | Terpasang di bagian dalam, tertutup rapat dalam oli yang dingin dan tersaring |
| Konfigurasi Sistem | Sistem pengereman ganda independen yang efektif pada keempat roda tandem |
| Rem Parkir | Rem parkir basah multi-cakram yang diterapkan pegas dan dilepaskan secara hidraulik |
| Penyetelan | Menyetel sendiri – tidak memerlukan penyetelan manual |
| Perawatan | Praktis bebas perawatan dalam kondisi operasi normal |
| Perlindungan | Tersegel dari kotoran, air, dan bahan korosif |
Cara Kerja Rem Cakram Basah
- Pengereman: Saat operator menekan pedal rem, tekanan hidrolik memaksa piston untuk menekan tumpukan bergantian cakram gesek dan pelat baja secara bersamaan.
- Pembentukan gesekan: Material gesek berbahan kertas pada cakram menempel pada permukaan baja, menciptakan gesekan yang memperlambat dan menghentikan hub serta poros yang berputar.
- Disipasi panas: Panas yang dihasilkan selama pengereman diserap oleh oli di sekitarnya, yang bersirkulasi melalui pendingin untuk mempertahankan suhu operasi.
- Pelepasan rem: Saat tekanan pedal dilepaskan, piston menarik kembali dan cakram terpisah, memungkinkan rotasi bebas dengan hambatan minimal.
- Rem parkir: Gaya pegas menekan tumpukan cakram untuk parkir; tekanan hidrolik melepaskan rem parkir saat mesin beroperasi.
Untuk latar belakang teknis tambahan tentang sistem hidrolik dan drivetrain alat berat, lihat panduan sistem final drive dan analisis center joint.
Aplikasi dan Model yang Kompatibel
Cakram rem RE234261 digunakan pada berbagai macam peralatan John Deere dengan sistem rem cakram basah multi-cakram.
Motor Grader (Aplikasi Utama)
| Seri | Model yang Kompatibel |
|---|---|
| Seri 670 | 670C, 670C II, 670CH, 670CH II, 670D, 670G |
| Seri 672 | 672CH, 672D, 672G |
| Seri 770 | 770B, 770BH, 770C, 770C II, 770CH, 770CH II, 770D, 770G |
| Seri 772 | 772B, 772BH, 772CH, 772CH II, 772D, 772G |
| Grader Lainnya | 848H, 848HT |
Peralatan Kehutanan dan Lainnya
| Jenis Peralatan | Model yang Kompatibel |
|---|---|
| Harvester / Skidder Kehutanan | 740G, 748E, 748G-II, 748G-III, 748H, 748HT |
| Wheel Loader | 540E, 540G-II, 540G-III, 540H, 548E, 548G-II, 548G-III, 548H |
| Loader / Utility | 640E, 640G, 640H, 648E, 648G, 648H, 648HT |
| Traktor | 4555, 4560, 4650, 4755, 4760, 4850, 4955, 4960, 8430, 8440, 8450, 8630, 8640, 8650 |
| Peralatan Lainnya | 360DC, 460DC, DF150, DF180G, DF230, DF250 |
Catatan: Selalu verifikasi kompatibilitas terhadap model mesin dan nomor seri spesifik Anda dalam katalog suku cadang resmi John Deere. Daftar aplikasi di atas berdasarkan data referensi silang suku cadang yang tersedia dan mungkin tidak mencakup semua konfigurasi.
Perawatan dan Servis
Salah satu keunggulan utama sistem rem cakram basah John Deere adalah kebutuhan perawatannya yang rendah. Desain tersegel dan terendam oli melindungi komponen gesek dari kontaminasi dan keausan.
Jadwal Perawatan yang Direkomendasikan
| Interval | Tindakan Perawatan | Tujuan |
|---|---|---|
| Harian / Setiap 10 jam | Periksa level oli hidrolik / rem | Pastikan cairan cukup untuk pengoperasian rem |
| Setiap 250 jam | Periksa rasa dan langkah pedal rem | Deteksi setiap perubahan pada kinerja rem |
| Setiap 500 jam | Periksa kondisi oli; periksa kebocoran | Identifikasi kontaminasi atau masalah seal sedini mungkin |
| Setiap 1.000-2.000 jam | Ganti oli rem / hidraulik dan filter | Pertahankan kualitas oli untuk kinerja rem |
| Sesuai kebutuhan | Periksa cakram rem | Ketika kinerja rem menurun atau oli menunjukkan partikel logam |
Indikator Penggantian Cakram Rem
Rem cakram basah dirancang untuk masa pakai yang sangat panjang, tetapi pada akhirnya material gesekan akan aus. Penggantian direkomendasikan ketika:
- Performa pengereman menurun: Jarak pengereman lebih panjang atau rasa pedal rem yang kenyal (setelah menyingkirkan masalah hidraulik)
- Langkah pedal meningkat: Pedal rem bergerak lebih jauh dari biasanya sebelum mulai bekerja
- Partikel logam dalam oli: Analisis oli menunjukkan kandungan besi atau tembaga yang tinggi yang mengindikasikan keausan rem
- Inspeksi visual: Cakram ditemukan di bawah ketebalan minimum selama servis terjadwal
- Kebisingan rem: Suara gerinda atau logam-ke-logam yang tidak biasa selama pengereman
Kami panduan pemilihan suku cadang pengganti dan pemeliharaan menyediakan prosedur inspeksi sistematis tambahan untuk komponen alat berat.
Pertimbangan Penggantian
Saat mengganti cakram rem basah, ikuti praktik terbaik berikut untuk hasil yang optimal:
| Pertimbangan | Rekomendasi |
|---|---|
| Ganti dalam satu set | Ganti semua cakram gesekan dalam satu rakitan rem secara bersamaan. Jangan pernah mencampur cakram baru dan cakram aus. |
| Periksa pelat baja | Selalu periksa cakram pemisah baja saat mengganti cakram gesekan. Ganti jika tergores, melengkung, atau rusak akibat panas. |
| Ganti seal | Ganti seal piston dan O-ring selama servis rem untuk mencegah kebocoran. |
| Ganti oli | Kuras dan ganti oli rem saat mengganti cakram. Bilas sistem jika terdapat kontaminasi. |
| Periode penyesuaian (burnish-in) | Cakram gesekan berbahan kertas baru memerlukan periode penyesuaian untuk kinerja optimal. Hindari pengereman berat selama 50-100 jam pertama. |
| Kedua sisi | Untuk pengereman yang seimbang, servis kedua sisi poros pada saat yang bersamaan. |
Nomor Part Cakram Rem John Deere Terkait
- RE23286 – Cakram rem (ukuran / aplikasi alternatif)
- RE27871 – Cakram rem (ukuran / aplikasi alternatif)
- RE234261 – Produk ini (cakram rem basah berbahan kertas)
Verifikasi Kompatibilitas
Sebelum memesan cakram rem RE234261, konfirmasi hal berikut:
- Model mesin: Verifikasi peralatan Anda tercantum dalam tabel kompatibilitas di atas
- Jenis sistem rem: Konfirmasi mesin Anda memiliki rem multi-cakram basah (standar pada sebagian besar motor grader John Deere dan peralatan kehutanan generasi selanjutnya)
- Pemeriksaan nomor part: Referensi silang dengan RE234261 atau FM6145
- Jumlah yang dibutuhkan: Jumlah cakram per rem bervariasi menurut model. Hitung saat pembongkaran atau periksa katalog suku cadang.
- Pelat baja: Pesan pelat pemisah baja yang sesuai jika mengganti seluruh paket rem
Jika Anda tidak yakin tentang kecocokan, kirimkan kepada kami model mesin, nomor seri, dan nomor part saat ini dan kami akan membantu memverifikasi kompatibilitas.
Informasi Pemesanan dan Pasokan
| Parameter | 详情 |
|---|---|
| Nomor Komponen | RE234261 |
| Referensi Aftermarket | FM6145 |
| Produk | Cakram rem basah dengan lapisan gesekan kertas |
| Peralatan yang Kompatibel | Motor grader John Deere 670/672/770, peralatan kehutanan 740/748, dan lainnya |
| Material Gesekan | Material gesekan organik berbasis kertas |
| Asal | Dibuat di Cina |
| Garansi | 6 bulan |
| Minimum Order | 1 buah |
| Harga Satuan | Dapat dinegosiasikan (hubungi untuk penawaran) |
| Harga Grosir | Tersedia untuk pesanan 50+ buah |
| Waktu Pengiriman | 1-5 hari kerja |
| Kapasitas Bulanan | 1.000 buah |
| Pengemasan | Kemasan ekspor netral / peti kayu |
| Metode Pembayaran | T/T, PayPal, Western Union |
Kami mengirim ke seluruh dunia dari China dengan berbagai pilihan logistik: kurir ekspres (5-10 hari ke Asia Tenggara), angkutan udara (7-14 hari), dan angkutan laut (15-30 hari). Pesanan sampel satuan maupun pesanan massal diterima.
Jelajahi lengkap kami katalog suku cadang loader pertanian dan peralatan konstruksi atau baca kami panduan untuk mengevaluasi pemasok suku cadang yang andal sebelum membeli.
