1. 为何采用2针设计？——理解其简洁性（及局限性）

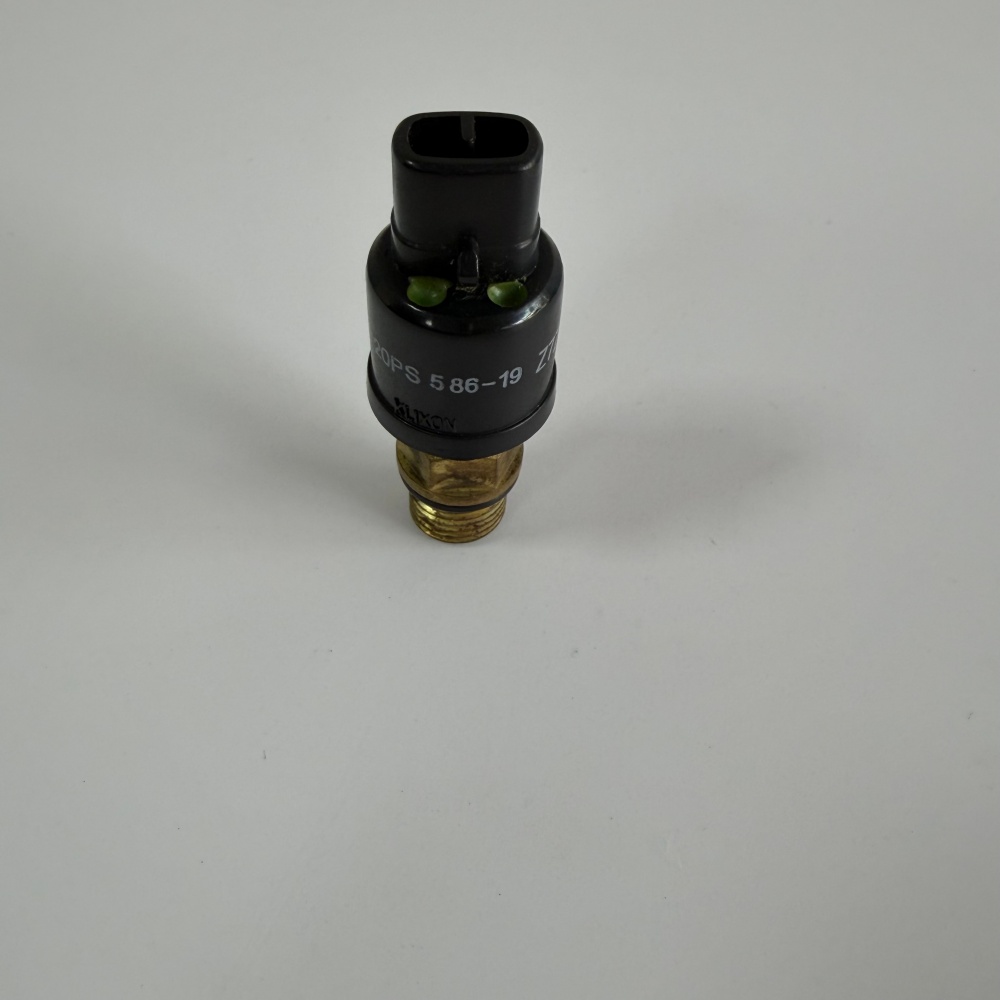

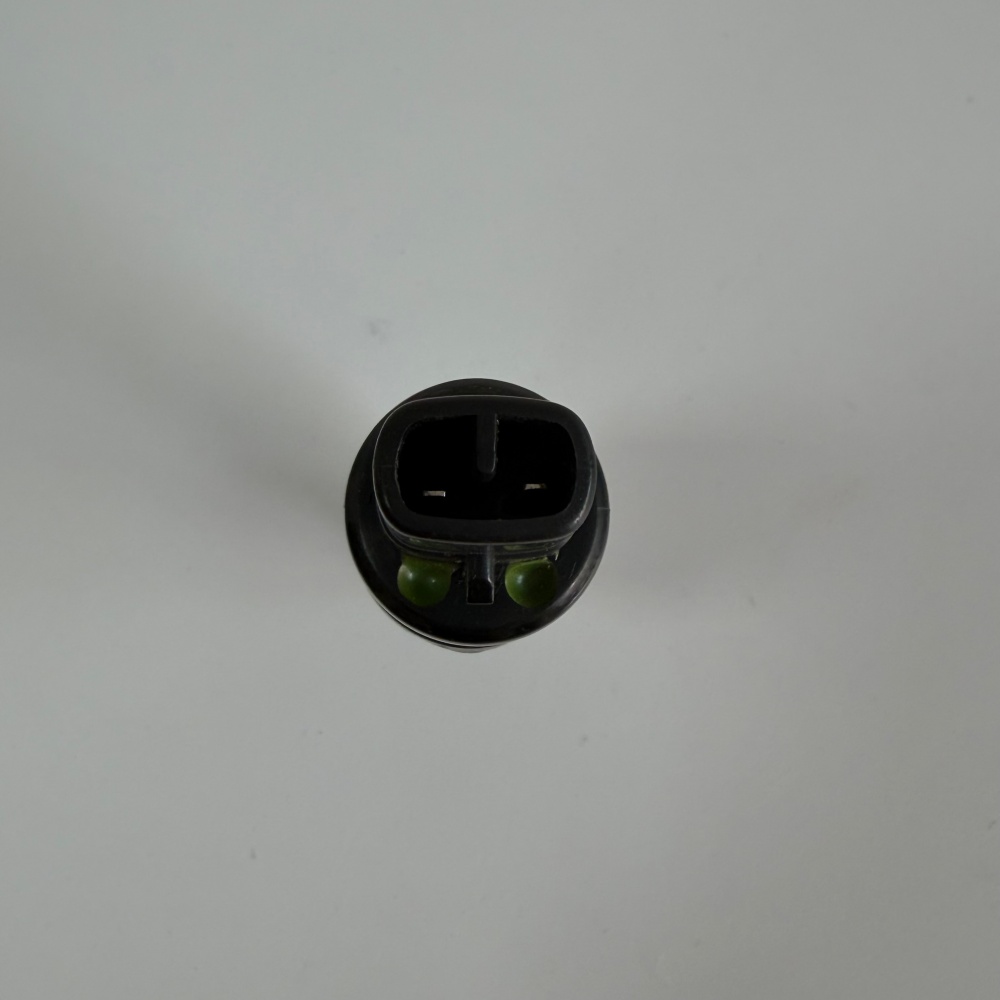

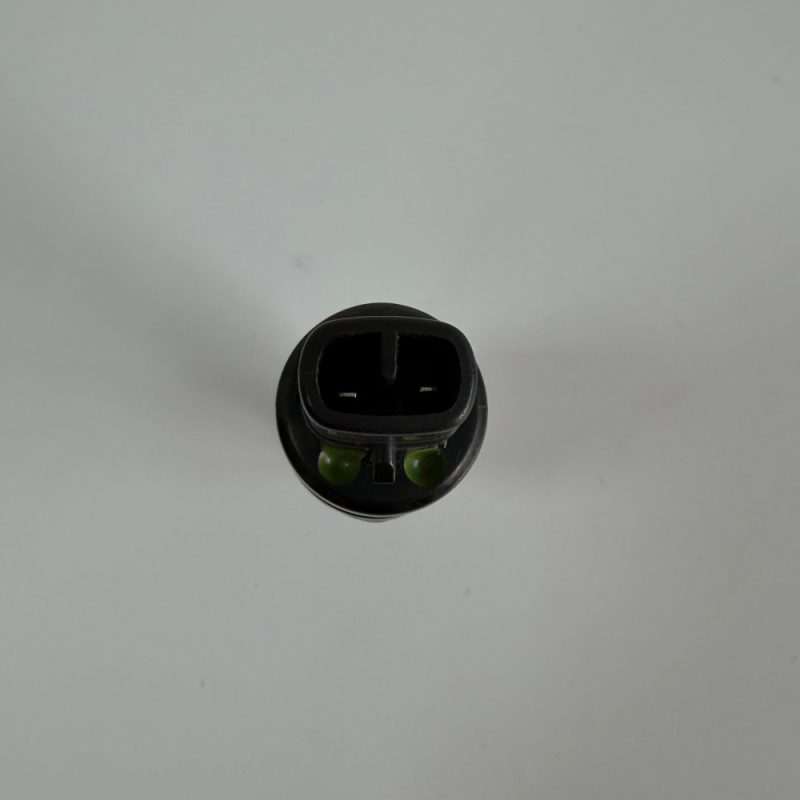

与3针4332040（电源+接地+信号）不同， 4333040仅有2个针脚。. 这意味着它是一个 无源传感器 ——通常为压阻式电桥，其电阻随压力变化，无需外部电源。ECU通过一个针脚发送小参考电压，并在同一对线路上读取返回电压。.
| 特征 | 2针传感器 (4333040) | 3针传感器 (4332040) |
|---|---|---|
| 接线方式 | 两根线：信号+接地 | 三根线：电源、接地、信号 |
| 电源来源 | ECU通过信号线供电 | 独立稳压5V/12V |
| 信号类型 | 分压输出（0.5–4.5V，但受负载影响） | 缓冲、低阻抗输出 |
| 精度 | 良好（但受线缆长度/电阻影响） | 优秀（不受影响） |
| 故障模式 | 对地短路=0V；断路=最大电压 | 对接线问题更具鲁棒性 |
何时使用2针传感器： 较简单的系统、较短的线束、较老款的ECU设计（EX200-5、EX300-5时代）。4333040通常用于测量 主泵排放压力 或 回油背压 ——而非先导压力。.
2. 该传感器的安装位置及其测量对象
在EX200-5和EX300-5上，4333040通常安装于：
| 位置 | 压力类型 | 典型读数（怠速时） | 典型读数（负载时） |
|---|---|---|---|
| 主泵排放口 | 泵出口压力 | 2–5 bar（待机） | 280–350 bar（挖掘） |
| 回油滤清器头部 | 背压 | 0.5–1.5 bar | 3–8 bar（堵塞警告） |
| 回转制动回路 | 先导压力（间接） | 10–20 bar | 30–40 bar |
由于是2针传感器，ECU不提供稳压电源。. 相反，它测量传感器两端的电压降。这使得传感器对连接器腐蚀极其敏感——即使少量氧化也会改变读数。.
3. “腐蚀敏感性”问题——为何EX200-5/300-5传感器早期失效
2针设计在潮湿、含盐或酸性环境（矿山、沿海场地、化肥处理）中本质上鲁棒性较差。原因如下：
| 腐蚀位置 | 对信号的影响 | 症状 |
|---|---|---|
| 传感器连接器内部 | 接触电阻增加 → 电压读数降低 | ECU认为压力低于实际值 → 泵冲程不足 → 机器动作缓慢 |
| 沿线束（绝缘层磨损） | 电压泄漏至接地 | 压力读数不稳定 → 泵流量突然增大 |
| ECU连接器针脚处 | 同上 | 间歇性压力故障码 |
4333040很少发生内部故障（应变片本身耐用）。. 故障原因在于 连接器和线束 性能退化。这就是为什么仅更换传感器可能无法解决问题——您可能还需要修复线束侧。.
4. “传感器+线束维修套件”——实用解决方案
我们提供4333040传感器 附带预压接的2针尾线（30厘米，防水）. 。这使您可以剪断原线束至露出清洁铜线，并安装全新的连接器。.
| 场景 | 建议操作 |
|---|---|
| 原装连接器引脚为绿色/黑色 | 同时更换传感器和尾线 |
| 线束绝缘层开裂但导线完好 | 仅更换尾线（若旧传感器测试正常则保留） |
| 机器在高湿度环境下工作（雨林、沿海地区） | 套装：传感器+尾线+导电膏+热缩管 |
尾线成本低于15美元. 可节省数小时排查间歇性电气故障的时间.
5. 快速现场测试——无需拆卸传感器
您仅需使用万用表和T型探针（用于背探连接器）即可诊断可疑的4333040传感器。.
| 步骤 | 操作步骤 | 正常结果 | 不良结果（更换传感器） |
|---|---|---|---|
| 1 | 发动机关闭，钥匙打开。断开传感器。测量两个传感器引脚之间的电阻。. | 250–500 Ω | 无穷大（开路）或 <10 Ω（短路） |
| 2 | 重新连接传感器。背探连接器（用T型探针刺穿绝缘层）。测量两引脚之间的直流电压。. | 0.5–0.7V（大气压状态） | 0V 或 >1.5V |
| 3 | 启动发动机，操作液压系统（举升动臂）。电压应平稳上升。. | 最大负载时升至3.5–4.5V | 电压卡滞、异常跳动或降至0V |
| 4 | 如果电压正常但机器仍出现与压力相关的故障码——问题在于 线束或ECU, ，而非传感器。. | – | – |
此测试可区分传感器故障与线束故障。. 在确认传感器本身损坏之前，请勿更换传感器。.

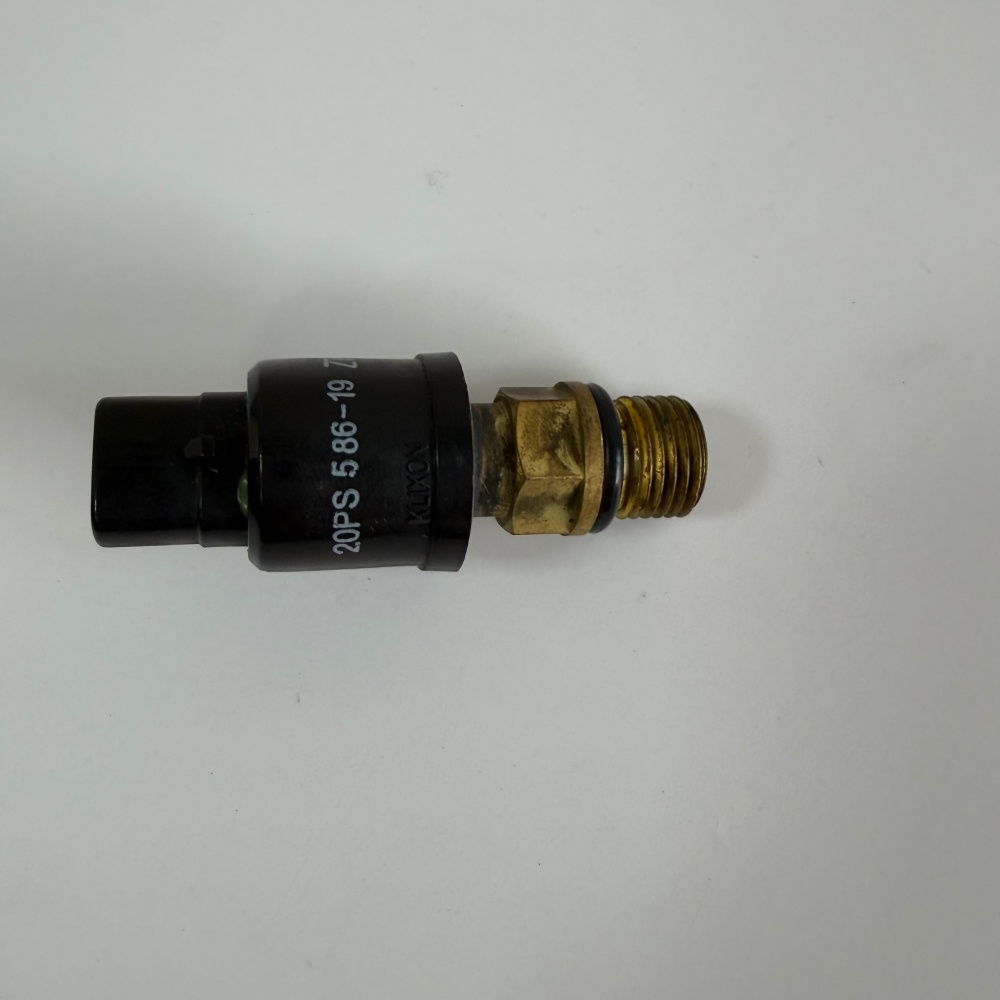

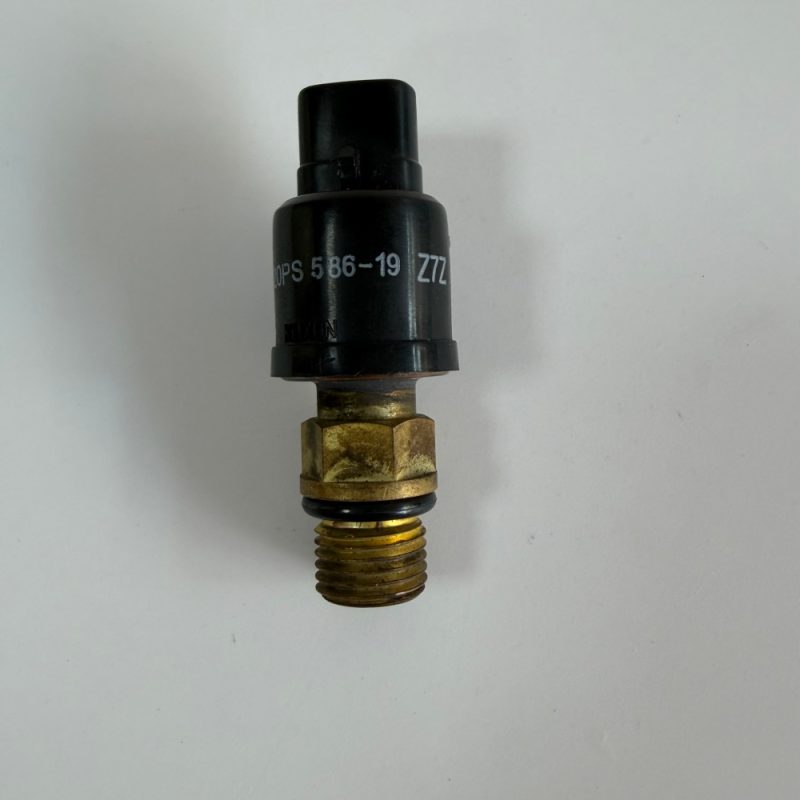

6. 安装——13mm螺纹规格详解
螺纹直径为 13mm ——不是12mm，也不是14mm。这意味着：
-
请勿强行安装12mm传感器 ——会导致泄漏。.
-
请勿使用转接头 ——会引入额外泄漏点。.
-
请勿过度拧紧 ——扭矩规格为 18–22 Nm （用手拧紧后再用扳手旋转1/3圈）。.
| 工具 | 尺寸 |
|---|---|
| 扳手（传感器本体六角处） | 17mm或19mm（取决于制造商） |
| 螺纹密封剂 | 无 ——O型圈负责密封。聚四氟乙烯胶带可能堵塞微小的压力端口。. |
随附： 新O型圈（材质：NBR，耐燃油/耐油）。务必更换O型圈——旧O型圈会变平并导致泄漏。.
7. 真实案例——因“挖掘缓慢”而花费2,800美元更换不必要零件
越南某采石场的一台EX300-5挖掘机感觉动力不足。机主更换了：
-
主泵（翻新件）——2,000美元
-
液压油和滤芯——600美元
-
先导滤芯——200美元
机器仍然缓慢。我们被请去现场。我们将压力表连接到主泵出油口，并与ECU显示的压力（来自传感器4333040）进行对比。.
| 实际压力（压力表） | ECU显示压力 | 差异说明 |
|---|---|---|
| 320 bar | 180 bar | 140 bar 偏低 |
当实际压力为320 bar时，传感器读数为180 bar。ECU认为泵未全力工作，因此限制了泵的流量——这是一个典型的负反馈循环。.
修复方法： 一个全新的4333040传感器。成本：低于$100。机器立即恢复正常挖掘作业。.
经验教训： 在判定泵故障前，务必对比实际压力与传感器读数。一个$100的传感器可避免更换价值$2,000的泵。.
8. 兼容性 – 精确适配EX200-5、EX300-5
| 机型 | 位置 | 已验证 |
|---|---|---|
| EX200-5 | 主泵出油口（或回转压力） | 是 |
| EX300-5 | 相同 | 是 |
| EX220-5 | 相同（请检查线束长度） | 是 |
| EX270-5 | 相同 | 是 |
不兼容： ZAX系列（使用不同代传感器——通常为3针）。请务必发送旧传感器照片以确认。.
9. 产品内容 – 您将收到的物品
| 项目 | 是否包含 | 备注 |
|---|---|---|
| 压力传感器 4333040 | ✅ | 原装日立，日本制造 |
| O型圈（用于接口） | ✅ | 预装或单独包装（请检查包装） |
| 保护帽 | ✅ | 可拆卸 |
| 纸盒包装 | ✅ | 带有零件编号标签 |
| （可选）2针尾纤线束 | 按需提供 | 30厘米，防水，带热缩管 |
不包含： 螺纹密封胶（请勿使用），介电润滑脂（推荐但不随附）.
10. 订购与配送
| 项目 | 详情 |
|---|---|
| حداقل سفارش | یک عدد |
| 交货周期 | 6–8个工作日 |
| بستهبندی | 纸盒 + 纸箱内气泡膜包装 |
| 付款方式 | 电汇、XTransfer、PayPal、西联汇款 |
| 供应能力 | 300件/月（原装，数量有限） |
| گارانتی | 6个月（制造缺陷保修） |
11. 下单前——快速确认事项
请向我们提供：
-
一张清晰照片 您的旧传感器照片（显示接头、零件编号（如可见）及螺纹区域）
-
机器序列号 （EX200-5-xxxxx 或 EX300-5-xxxxx）
-
如有可能，提供电阻读数 （两针之间）——有助于我们在发货前确认
