1. Τρεις Αριθμοί Ανταλλακτικών, Ένας Αισθητήρας – Ο Οδηγός Εναλλαξιμότητας
Στα EX200-2, EX200-3 και EX200-5, ενδέχεται να συναντήσετε τρεις διαφορετικούς αριθμούς ανταλλακτικών που αναφέρονται στον ίδιο φυσικό αισθητήρα: 4436271, 4703324 και 4355012. Είναι πλήρως εναλλάξιμοι.
| Αριθμός Ανταλλακτικού | Εντοπίζεται Σε | Διαφορά |
|---|---|---|
| 4436271 | EX200-2 (πρώιμη παραγωγή) | Αρχικός αριθμός Hitachi |
| 4703324 | EX200-3 (μεσαία παραγωγή) | Αντικατέστησε το 4436271 |
| 4355012 | EX200-5 (ύστερη παραγωγή) | Τελευταία αναθεώρηση – ίδιες προδιαγραφές |
Γιατί τρεις αριθμοί; Η Hitachi ενημέρωσε το σύστημα αρίθμησης ανταλλακτικών της με την πάροδο των ετών, και τα μεταγενέστερα μοντέλα χρησιμοποιούσαν ελαφρώς διαφορετικό χρώμα πλαστικού συνδετήρα (γκρι έναντι μαύρου), αλλά οι ηλεκτρικές και μηχανικές προδιαγραφές είναι πανομοιότυπες.
Τι σημαίνει αυτό για εσάς: Εάν έχετε έναν αισθητήρα 4436271 στο EX200-2 σας, μπορείτε να παραγγείλετε τον 4355012 – θα ταιριάζει και θα λειτουργεί τέλεια.
2. Τι Σημαίνει “Υψηλή Πίεση” – Μέτρηση Εκκένωσης Αντλίας Έως 350 bar
Αυτός ο αισθητήρας είναι εγκατεστημένος απευθείας στη κύρια θύρα εκκένωσης της υδραυλικής αντλίας (ή στο πολλαπλό συγκρότημα ρύθμισης της αντλίας). Μετρά την πραγματική πίεση εξόδου της αντλίας – που συχνά φτάνει τα 350 bar (5.000 psi) κατά τη διάρκεια βαριάς εκσκαφής.
| Εύρος Πίεσης | Ενέργεια ECU |
|---|---|
| 0–50 bar | Αντλία σε αναμονή (ελάχιστη ροή) |
| 50–250 bar | Κανονικό εύρος λειτουργίας – ροή αντλίας προσαρμοσμένη στη ζήτηση |
| 250–320 bar | Έλεγχος ισχύος – Η ECU μπορεί να μειώσει τη ροή της αντλίας για να αποτρέψει το σβήσιμο του κινητήρα |
| >320 bar | Προστασία υπερφόρτωσης – Η ECU μειώνει την έξοδο της αντλίας για να αποτρέψει τη ρήξη σωλήνα ή βλάβη εξαρτήματος |
Ο αισθητήρας πρέπει να αντέχει χιλιάδες κύκλους πίεσης στα 350 bar. Οι φθηνοί μεταγενέστεροι αισθητήρες συχνά αποτυγχάνουν μέσα σε εβδομάδες υπό αυτές τις συνθήκες.

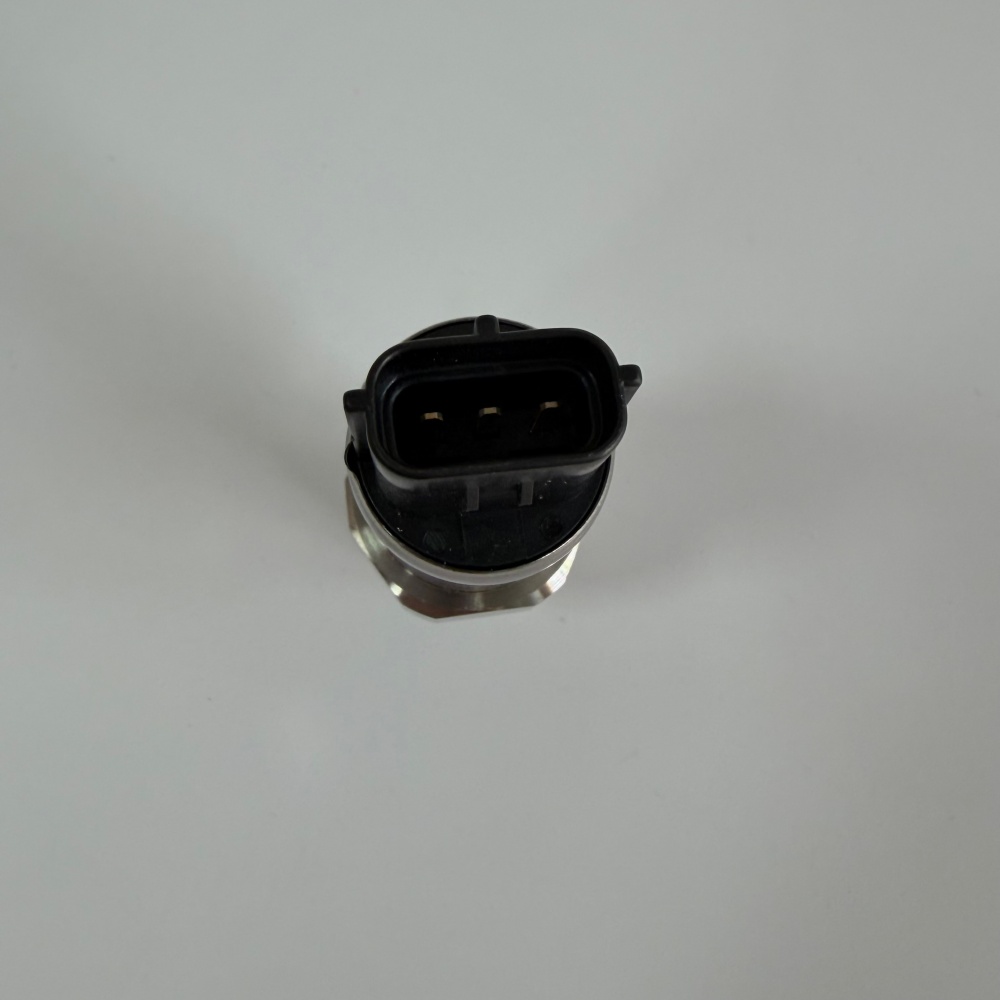

3. Ο Σχεδιασμός 3-Pin “Ενεργού” – Γιατί Έχει Σημασία για την Ακρίβεια
Σε αντίθεση με τους αισθητήρες 2-pin (που είναι παθητικοί), αυτός είναι ένας ενεργός αισθητήρας 3-pin:
| Ακροδέκτης | Λειτουργία | Τάση |
|---|---|---|
| 1 | Vcc (ρυθμιζόμενη τροφοδοσία από ECU) | 5V DC |
| 2 | Γείωση (επιστροφή αισθητήρα) | 0V |
| 3 | Έξοδος σήματος (γραμμική ως προς την πίεση) | 0,5V (0 bar) έως 4,5V (350 bar) |
Πλεονεκτήματα του ενεργού 3-pin:
-
Χωρίς σφάλμα πτώσης τάσης – Η ECU παρέχει σταθερή τάση 5V, που δεν επηρεάζεται από την τάση της μπαταρίας ή το μήκος της καλωδίωσης.
-
Ανίχνευση βλαβών – Εάν το καλώδιο σήματος κοπεί, η ECU βλέπει 0V και ορίζει έναν κωδικό. Εάν χαθεί η γείωση, το σήμα ανεβαίνει στα 5V – επίσης ανιχνεύεται.
-
Υψηλή ακρίβεια – ±1% της πλήρους κλίμακας (τυπικό για γνήσιο Hitachi).
Εάν εγκαταστήσετε έναν αισθητήρα 2-pin εκεί που ανήκει ένας 3-pin: Η ECU δεν θα λάβει έγκυρο σήμα. Μπορεί να προεπιλέξει μια σταθερή τιμή πίεσης – προκαλώντας κακό έλεγχο της αντλίας.
4. Η Δοκιμή Επιβίωσης “Υπερπίεσης” – Γιατί οι Γνήσιοι Αισθητήρες Δεν Σκάνε
Αυτός ο αισθητήρας βρίσκεται στην αντλία, όπου οι αιχμές πίεσης μπορούν να υπερβούν τα 400 bar (ακόμα κι αν το σύστημα είναι ονομαστικά για 350 bar). Οι φθηνοί αισθητήρες έχουν δύο τρόπους αστοχίας υπό υπερπίεση:
| Τρόπος Αστοχίας | Φθηνός Αισθητήρας | Γνήσιος Hitachi |
|---|---|---|
| Ρήξη διαφράγματος | Διαρροή λαδιού μέσω του αισθητήρα στον σύνδεσμο – και στη συνέχεια στην καλωδίωση (τριχοειδής δράση). Η ECU μπορεί να καταστραφεί από είσοδο λαδιού. | Κατασκευασμένο με δευτερεύον φράγμα – ακόμα κι αν αποτύχει το διάφραγμα, το λάδι παραμένει εντός του σώματος του αισθητήρα. |
| Μετατόπιση βαθμονόμησης | Μετά από μερικά συμβάντα υπερπίεσης, η ένδειξη γίνεται μη γραμμική. Η ECU θεωρεί ότι η πίεση είναι χαμηλότερη από την πραγματική → η αντλία υπερλειτουργεί → ο κινητήρας υπολειτουργεί ή οι σωλήνες σκάνε. | Δοκιμασμένο στα 500 bar χωρίς μόνιμη μετατόπιση. |
Πραγματική συνέπεια ενός φθηνού αισθητήρα: Εξοικονομείτε $50 στον αισθητήρα. Στη συνέχεια, ένας σωλήνας σκάει από υπερπίεση. Αντικατάσταση σωλήνα: $500 συν χαμένος χρόνος. Αν το λάδι ψεκαστεί σε καυτή εξάτμιση – κίνδυνος πυρκαγιάς.
5. Δοκιμή Πεδίου – Πώς να Επαληθεύσετε τον Αισθητήρα Υψηλής Πίεσης Χωρίς να τον Αφαιρέσετε
Επειδή αυτός ο αισθητήρας βρίσκεται στην εκκένωση της αντλίας, μπορείτε να συγκρίνετε την ένδειξή του με ένα μηχανικό μανόμετρο.
| Απαιτούμενο Εργαλείο | Σημείο Σύνδεσης |
|---|---|
| Μηχανικό μανόμετρο (0–400 bar) | Θύρα δοκιμής εκκένωσης αντλίας (συνήθως ένα εξάγωνο βύσμα κοντά στον αισθητήρα) |
Διαδικασία δοκιμής:
-
Συνδέστε το μηχανικό μανόμετρο στη θύρα δοκιμής.
-
Εκκινήστε τον κινητήρα, ζεστάνετε.
-
Διαβάστε την τιμή του αισθητήρα στην οθόνη (ή μέσω διαγνωστικού εργαλείου) και συγκρίνετε με το μηχανικό μανόμετρο.
-
Εκτελέστε σε τρία σημεία: ρελαντί (χωρίς φορτίο), μεσαίο φορτίο (μερική μοχλό) και πλήρες φορτίο (ακινητοποιήστε τον κάδο έναντι ενός συμπαγούς αντικειμένου).
| Διαφορά Μεταξύ Αισθητήρα και Μανόμετρου | Απόφαση |
|---|---|
| <5 bar | Αισθητήρας καλός |
| 5–15 bar | Αποδεκτό για παλαιότερα μηχανήματα |
| >15 bar | Αισθητήρας μετατοπίζεται – αντικατάσταση |
| Ακανόνιστη ένδειξη (άλματα) | Εσωτερική βλάβη – αντικατάσταση |
Εάν δεν έχετε μηχανικό μανόμετρο: Μια πρόχειρη δοκιμή – όταν ακινητοποιείτε τον κάδο, η πίεση στην οθόνη πρέπει να φτάσει τουλάχιστον 300 bar. Αν σταματά στα 250 bar και δεν ανεβαίνει ψηλότερα, ο αισθητήρας μπορεί να δείχνει χαμηλά.
6. Πραγματική Περίπτωση – Το “Αδύναμο Σκάψιμο” που Σχεδόν Κατέστρεψε έναν Κινητήρα
Ένα EX200-3 στις Φιλιππίνες είχε αδύναμη απόδοση. Ο ιδιοκτήτης υπέθεσε ότι η κύρια αντλία ήταν φθαρμένη – μια ανακατασκευή $2,500. Πριν από αυτό, ένας μηχανικός συνέδεσε ένα μηχανικό μανόμετρο στην αντλία. Το μανόμετρο έδειξε 320 bar υπό φορτίο. Η οθόνη (διαβάζοντας τον αισθητήρα 4436271) έδειξε μόνο 200 bar.
Ο αισθητήρας διάβαζε 120 bar χαμηλότερα. Η ECU θεώρησε ότι η αντλία λειτουργούσε κανονικά, οπότε δεν ζήτησε περισσότερη ροή. Η αντλία ήταν στην πραγματικότητα ικανή, αλλά ο αισθητήρας έδινε ψευδή ένδειξη.
Επισκευή: Ένας νέος αισθητήρας (4436271/4355012). Κόστος: κάτω από $150. Το μηχάνημα άρχισε αμέσως να σκάβει κανονικά. Ο ιδιοκτήτης εξοικονόμησε $2,350 από μια περιττή ανακατασκευή αντλίας.

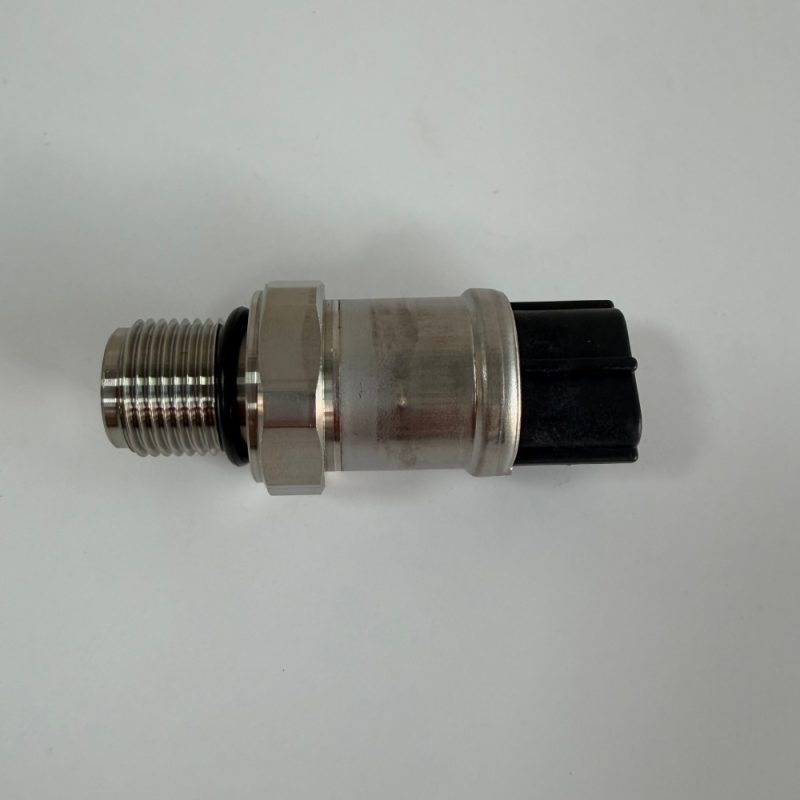

7. Εγκατάσταση – Οι Προδιαγραφές του Σπειρώματος 18mm
Το σπείρωμα είναι M18 x 1,5 (τυπική λεπτή μετρική). Αυτό είναι ένα κοινό μέγεθος, αλλά μην το αναμειγνύετε με άλλους αισθητήρες.
| Βήμα | Ενέργεια | Ροπή |
|---|---|---|
| 1 | Καθαρίστε τα σπειρώματα της θύρας και την επιφάνεια επαφής | – |
| 2 | Ελέγξτε τη χάλκινη ροδέλα στεγανοποίησης (παρέχεται). Αντικαταστήστε αν είναι κατεστραμμένη. | – |
| 3 | Βιδώστε τον αισθητήρα με το χέρι μέχρι να σφίξει. | – |
| 4 | Σφίξτε με κλειδί | 30–35 Nm |
Μη χρησιμοποιείτε ταινία PTFE ή υγρό στεγανωτικό – η χάλκινη ροδέλα παρέχει τη στεγανοποίηση. Το στεγανωτικό μπορεί να μολύνει το υδραυλικό σύστημα.
Το μήκος του αισθητήρα (67,5mm) είναι κρίσιμο – ορισμένοι μεταγενέστεροι αισθητήρες είναι κοντύτεροι και δεν φτάνουν σωστά στη θύρα πίεσης. Μετρήστε τον παλιό σας αισθητήρα πριν αγοράσετε.
8. Τι Περιέχεται στη Συσκευασία – Γνήσια Συσκευασία
| Αντικείμενο | Συμπεριλαμβάνεται |
|---|---|
| Αισθητήρας υψηλής πίεσης (4436271 / 4703324 / 4355012) | ✅ (Κατασκευασμένο στην Ιαπωνία) |
| Χάλκινη ροδέλα στεγανοποίησης | ✅ (Προεγκατεστημένη ή ξεχωριστή) |
| Προστατευτικό καπάκι (στα σπειρώματα) | ✅ |
| Χάρτινο κουτί με ετικέτα Hitachi | ✅ |
Δεν περιλαμβάνεται: Βύσμα καλωδίωσης (μέρος της καλωδίωσης του μηχανήματος). Εάν το βύσμα της καλωδίωσής σας είναι κατεστραμμένο, μπορούμε να προμηθεύσουμε ένα ανταλλακτικό καλώδιο (3‑ακροδέκτη, αδιάβροχο) – ρωτήστε.
9. Παραγγελία & Παράδοση
| Αντικείμενο | Λεπτομέρεια |
|---|---|
| MOQ | 1 τεμάχιο |
| Χρόνος παράδοσης | 6–8 εργάσιμες ημέρες |
| Συσκευασία | Χάρτινο κουτί + φυσαλιδώδες περιτύλιγμα σε χαρτοκιβώτιο |
| Πληρωμή | Τ/Τ, XTransfer, PayPal, Western Union |
| Δυνατότητα Προμήθειας | 300 τεμάχια/μήνα |
| Εγγύηση | 6 μήνες (κατασκευαστικά ελαττώματα – διάφραγμα, ηλεκτρική μετατόπιση) |
10. Πριν Παραγγείλετε – Επαληθεύστε Ποιο Εξάρτημα Χρειάζεστε
Στείλτε μας:
-
Φωτογραφία του παλιού σας αισθητήρα (που δείχνει τον σύνδεσμο, τυχόν ορατό αριθμό εξαρτήματος και το συνολικό μήκος – 67,5mm)
-
Αριθμό σειράς μηχανήματος (EX200-2, EX200-3, ή EX200-5)
Θα επιβεβαιώσουμε την εναλλαξιμότητα εντός 24 ωρών.
Ο αισθητήρας υψηλής πίεσης είναι τα μάτια του συστήματος ελέγχου της αντλίας σας. Μην αφήνετε τις ψευδείς ενδείξεις να καταστρέψουν την παραγωγικότητά σας – ή την αντλία σας.
