説明
製品概要

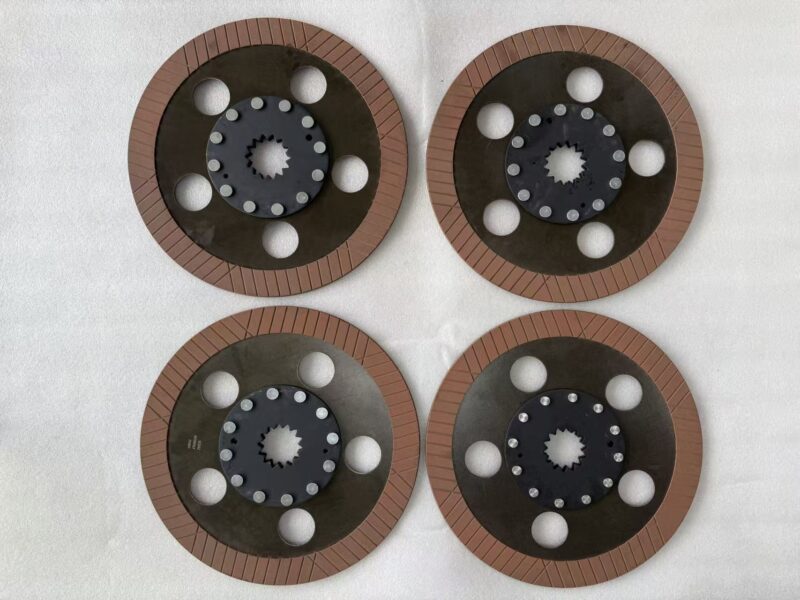

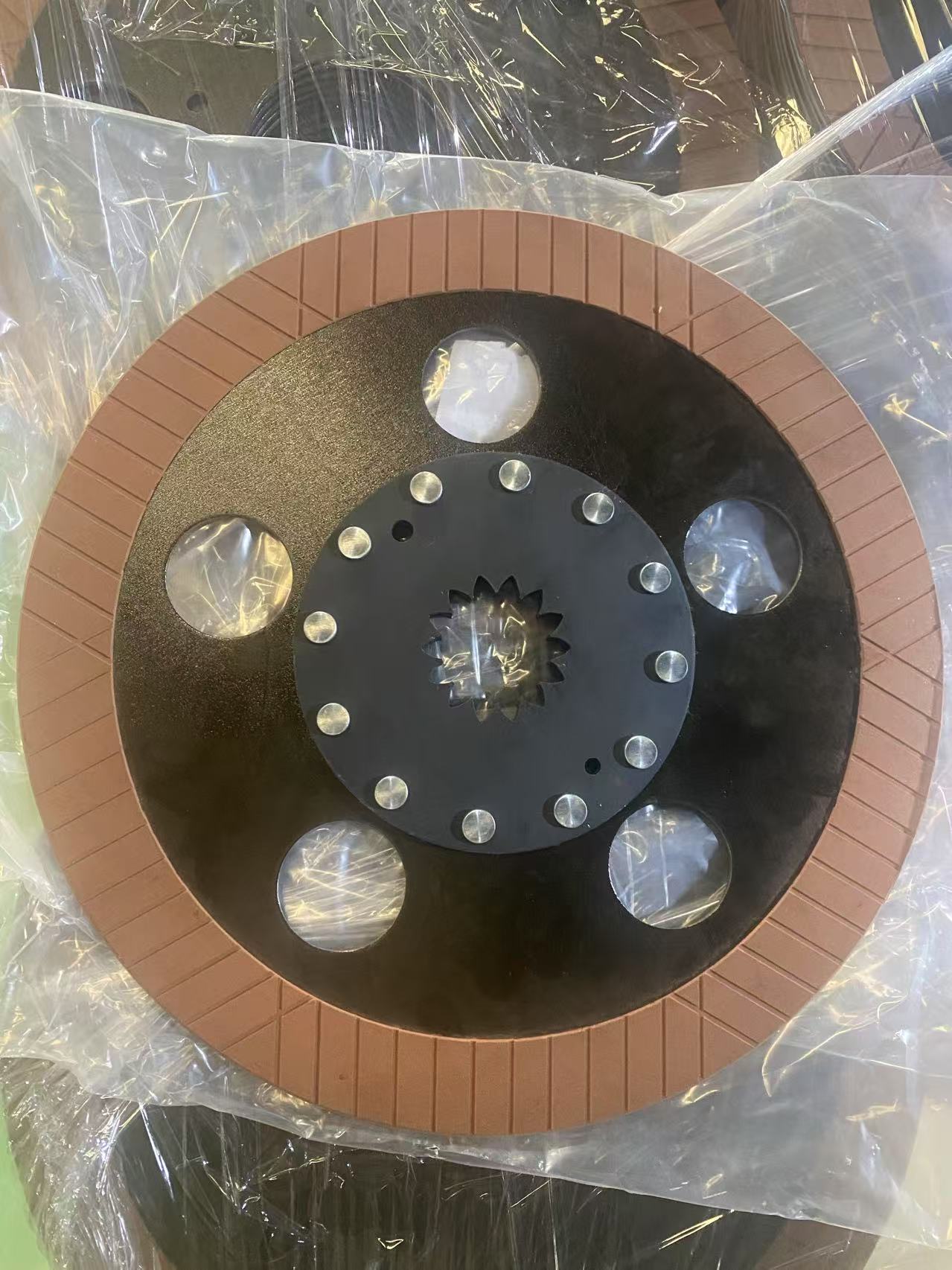

The SJ17870 ブレーキディスク ジョンディア 5E および 5M シリーズトラクターの後輪ブレーキシステムにおける重要な摩擦部品です。この内スプライン付きブレーキディスクは、ブレーキ作動ディスクおよびフリクションパックと協働し、農業作業、ローダー作業、圃場輸送に使用される農業用トラクターに信頼性の高い制動性能を提供します。.
以下の品番とも相互参照されます AL76887、AL162808、SJ7870 一部のパーツカタログでは、このブレーキディスクは後輪ブレーキアッセンブリに取り付けられ、オペレーターがブレーキペダルを踏むと摩擦要素間に挟持されます。内スプライン歯はブレーキハブと噛み合い、制動トルクを固定ハウジングから回転アクスルに伝達します。.
適合トラクターモデルには、ジョンディア 5E シリーズ（5045E～5093E）および 5M シリーズ（5100E～5725N）が含まれ、幅広いユーティリティおよびミッドレンジ農業用トラクターをカバーします。ブレーキシステムは機械式作動設計を採用し、調整可能なクリアランスにより、サービスライフ全体を通じて一貫したブレーキ性能を実現します。.
技術仕様
| パラメータ | 仕様 |
|---|---|
| 部品番号 | SJ17870 |
| クロスリファレンス | AL76887、AL162808、SJ7870、RE73841 |
| コンポーネントタイプ | ブレーキディスク / ブレーキフリクションディスク |
| 外径 | 305.8 mm（12.047 インチ） |
| 内径 | 36.2 mm（1.425 インチ） |
| 厚さ（新品） | 4.9 mm（0.193 インチ） |
| 重量 | 約 1.96 kg |
| スプラインタイプ | 内歯（INT TH） |
| スプライン歯数 | 14 歯 |
| 溝 | 3パス溝パターン |
| 原産地 | 中国製 |
| 保証 | 6ヶ月 |
14 の内スプライン歯がブレーキハブと確実に噛み合い、制動トルクが円周全体に均等に伝達されることを保証します。摩擦面の 3 パス溝パターンは、制動操作中の放熱と異物排出を促進します。.
ブレーキシステムの動作
ジョンディア 5E および 5M シリーズトラクターは、 機械式作動後輪ブレーキシステム を採用しており、SJ17870 ブレーキディスクはその主要コンポーネントです。このシステムは、農業作業で遭遇するさまざまな負荷条件下で信頼性の高い制動性能を発揮するように設計されています。.
ブレーキシステムの仕組み
- ブレーキ操作： オペレーターがブレーキペダルを踏むと、機械式リンケージが作動ディスク（L77358）および摩擦要素をブレーキディスク（SJ17870）に押し付けます。.
- 摩擦の発生： フリクションパックが回転するブレーキディスクの両面に密着し、摩擦を発生させてアクスルと車輪を減速・停止させます。.
- ブレーキ解除： ペダル圧力が解放されると、作動機構が後退し、摩擦要素がディスクから離れて自由回転が可能になります。.
- 調整： このシステムには、摩擦材の摩耗に応じてブレーキディスクとフリクションパック間のクリアランスを調整するためのロックナット機構が含まれています。.
ブレーキシステムコンポーネント
| 部品番号 | 構成部品 | Function |
|---|---|---|
| SJ17870 | ブレーキディスク | 回転摩擦要素 – 本製品 |
| L77358 | 作動ディスク | ブレーキアッセンブリにクランプ力を付与 |
| フリクションパック / パッド | ブレーキ摩擦要素 | ディスクに接触する固定摩擦材 |
| ロックナット | 調整ロックナット | ブレーキクリアランスを設定・維持 |
| ブレーキレバー | 作動レバー | ペダル力をブレーキ機構に伝達 |
| RE45938 | MFWD ブレーキディスク | MFWD（機械式前輪駆動）モデル用ブレーキディスク |
| R113948 | MFWDドライブディスク | MFWDモデル用ドライブディスク |
重機のブレーキおよびドライブトレインシステムに関する追加の技術的背景については、以下をご参照ください ファイナルドライブシステムガイド および センタージョイント分析.
ブレーキ調整手順
適切なブレーキ調整は、トラクターの安全な操作とブレーキの均一な摩耗のために不可欠です。John Deereは5E/5Mシリーズトラクター向けのブレーキクリアランス調整手順を規定しています：
調整手順
- 安全第一： ブレーキを作業する前に、トラクターを水平な地面に駐車し、エンジンを停止し、キーを抜き、すべての可動部品が停止するまで待ってください。.
- 目視検査： ブレーキディスクがハウジングに接触していないか、ブレーキレバーがマウントブラケットに接触していないかを確認してください。接触が確認された場合は、調整を試みる前にフリクションパックとブレーキディスクを交換してください。.
- 調整ポイントの特定： トラクター後部からブレーキアセンブリにアクセスします。ブレーキディスク、ロックナット、フリクションパックアセンブリを確認してください。.
- クリアランスの測定： ブレーキディスクとフリクションパックの間に0.25 mm（0.010インチ）のシックネスゲージを挿入します。シックネスゲージはわずかな抵抗感をもってスライドする必要があります。.
- 必要に応じた調整：
- シックネスゲージが入らない場合は、ロックナットを緩めてクリアランスを増やしてください。.
- シックネスゲージが抵抗なく自由にスライドする場合は、ロックナットを締めてクリアランスを減らしてください。.
- 調整の確認： シックネスゲージを取り外し、ブレーキペダルを数回操作します。クリアランスを再確認し、必要に応じて再調整してください。.
- 操作テスト： トラクターを始動し、通常使用に戻る前に低速でブレーキ操作をテストしてください。.
重要： 左右のブレーキは常に均等に調整してください。制動時に片側に引っ張られるのを防ぐためです。不均一なブレーキ調整はステアリングのドリフトやタイヤの早期摩耗を引き起こす可能性があります。.
適合トラクターモデル
5Eシリーズトラクター
| モデル | 備考 |
|---|---|
| 5045E | 5Eシリーズユーティリティトラクター |
| 5055E、5060E | ミッドレンジ5Eシリーズ |
| 5065E、5070E、5075E | 人気の5Eモデル |
| 5076E、5076EF、5076EL | プレミアム5Eバリアント |
| 5080E、5082E、5085E | 高馬力5E |
| 5090E、5090EL、5090EH、5093E | 5Eシリーズの最上位 – 公式パーツカタログで確認済み |
5Mシリーズトラクター
| レンジ | モデル |
|---|---|
| 5000-5400 | 5100E、5103、5200、5203、5210、5220、5300、5303、5310、5310N、5320N、5400、5403、5410、5415、5415H、5420N、5425、5425N |
| 5500-5700 | 5500、5510、5510N、5520、5520N、5600、5603、5605、5615、5625、5625N、5700、5705、5715、5715HC、5725、5725N |
注記： トラクターモデルとシリアル番号を使用して、公式John Deereパーツカタログに対して互換性を必ず確認してください。一部のモデルバリアントおよび特殊構成では、異なるブレーキコンポーネントが使用されている場合があります。MFWD（機械式前輪駆動）モデルは、追加のブレーキおよびドライブディスクコンポーネントを使用します。.
メンテナンスと交換
メンテナンス推奨事項
- 定期点検： ブレーキ操作を定期的に確認してください。ペダルの感触、制動効果、または異常な騒音の変化に注意してください。.
- ブレーキ調整： 摩耗によりペダルトラベルが増加したり制動性能が低下した場合は、ブレーキクリアランスを調整してください。目標クリアランスは0.25 mm（0.010インチ）です。.
- 均一摩耗の監視： 左右のブレーキが均等に摩耗していることを確認してください。不均一な摩耗は、ミスアライメントまたは固着したメカニズムを示している可能性があります。.
- 潤滑： トラクターのメンテナンススケジュールに従って、ブレーキリンケージのピボットに潤滑油を供給してください。.
- 状態評価： ブレーキディスク表面のスコアリング、溝、熱変色、または過度の摩耗を検査してください。.
交換指標
以下の場合にSJ17870ブレーキディスクを交換してください：
- 制動性能が明らかに低下し、調整しても適切な機能が回復しない場合
- ディスクが元の厚さ（新品時4.9 mm）を大幅に下回って摩耗している場合
- ディスク表面にフリクションパックによるスコアリング、溝、または深い摩耗痕がある場合
- ディスクに過熱による熱損傷（青色/茶色の変色）が見られる場合
- スプライン歯が摩耗、欠け、または変形している場合
- ディスクが反っている、または平坦でなくなっている場合
- ブレーキディスクがハウジングまたはブレーキレバーに接触している場合（深刻な摩耗を示す）
交換チェックリスト
| 構成部品 | 検査 | 以下の場合に交換 |
|---|---|---|
| ブレーキディスク（SJ17870） | 厚さ、表面状態、スプライン摩耗、平坦度 | 摩耗、スコアリング、反り、またはスプラインの損傷 |
| フリクションパック / パッド | 摩擦材の厚さ、状態 | 最小値を下回る摩耗、亀裂、または汚染 |
| 作動ディスク（L77358） | 表面状態、平坦度 | 摩耗、スコアリング、または反り |
| ブレーキレバー | ピボットおよび接触点の摩耗 | 過度の摩耗または損傷 |
| ロックナット | ねじ山の状態 | ねじ山の潰れまたは損傷 |
| リターンスプリング | 張力および状態 | 弱体化、破損、または腐食 |
当社の 交換部品の選定とメンテナンスガイド 機器コンポーネントの追加の系統的な検査手順を提供します。.
相互参照部品番号
| 部品番号 | 説明 | ソース |
|---|---|---|
| SJ17870 | ブレーキディスク（主要部品番号） | John Deere OEM |
| AL76887 | ブレーキディスク（クロスリファレンス） | アフターマーケット / 代替 |
| AL162808 | ブレーキディスク（クロスリファレンス） | アフターマーケット / 代替 |
| SJ7870 | ブレーキディスク（短縮参照） | アフターマーケット / 代替 |
| RE73841 | ブレーキディスク（クロスリファレンス） | アフターマーケット / 代替 |
| LM03.0138 | ブレーキフリクションディスク（中国OEM） | アフターマーケットメーカー |
注文および供給情報
| パラメータ | 詳細 |
|---|---|
| 部品番号 | SJ17870 |
| クロスリファレンス | AL76887、AL162808、SJ7870 |
| 製品 | John Deereトラクター用ブレーキディスク |
| 対応機器 | John Deere 5Eおよび5Mシリーズトラクター |
| 原産地 | 中国製 |
| 保証 | 6ヶ月 |
| 最小注文数量 | 1個 |
| 単価 | 応相談（見積もりについてはお問い合わせください） |
| 大量購入価格 | 50個以上のご注文に対応可能です |
| リードタイム | 1～5営業日 |
| 月間生産能力 | 1,000件 |
| パッケージング | ニュートラル輸出梱包 / 木製ケース |
| 支払い方法 | T/T、PayPal、Western Union |
中国から世界中に出荷しており、複数の物流オプションをご用意しています：速達便（東南アジアまで5～10日）、航空便（7～14日）、海上便（15～30日）。トラクターディーラーや部品サプライヤー向けの単品サンプル注文および大量注文の両方を受け付けています。.
