1. Ο “Κεντρικός Ρόλος” – Η Μοναδική Ανάδραση για τον Εγκέφαλο της Αντλίας σας (PVC)
Στους εκσκαφείς Hitachi σειράς EX και ZX (EX120/200/220-3, ZAX330/450/470/650, κ.λπ.), η παροχή της κύριας αντλίας δεν είναι σταθερή—μεταβάλλεται συνεχώς ανάλογα με το φορτίο. Ο εγκέφαλος (ο ελεγκτής PVC) στέλνει μια εντολή για αύξηση ή μείωση της ροής της αντλίας, αλλά πώς γνωρίζει αν η εντολή εκτελέστηκε πραγματικά; Μέσω αυτού του αισθητήρα γωνίας.
| Εξάρτημα | Ρόλος στο Σύστημα |
|---|---|
| PVC (ελεγκτής) | Ο εγκέφαλος. Υπολογίζει τη στοχευόμενη γωνία της πλάκας στροφείου βάσει του φορτίου του κινητήρα, των σημάτων του χειριστηρίου και της πίεσης του συστήματος. |
| Ηλεκτρομαγνητικές βαλβίδες υψηλής ταχύτητας | Οι μύες. Λαμβάνουν παλμικά σήματα από το PVC και ελέγχουν το σερβοέμβολο για να μετακινήσουν την πλάκα στροφείου. |

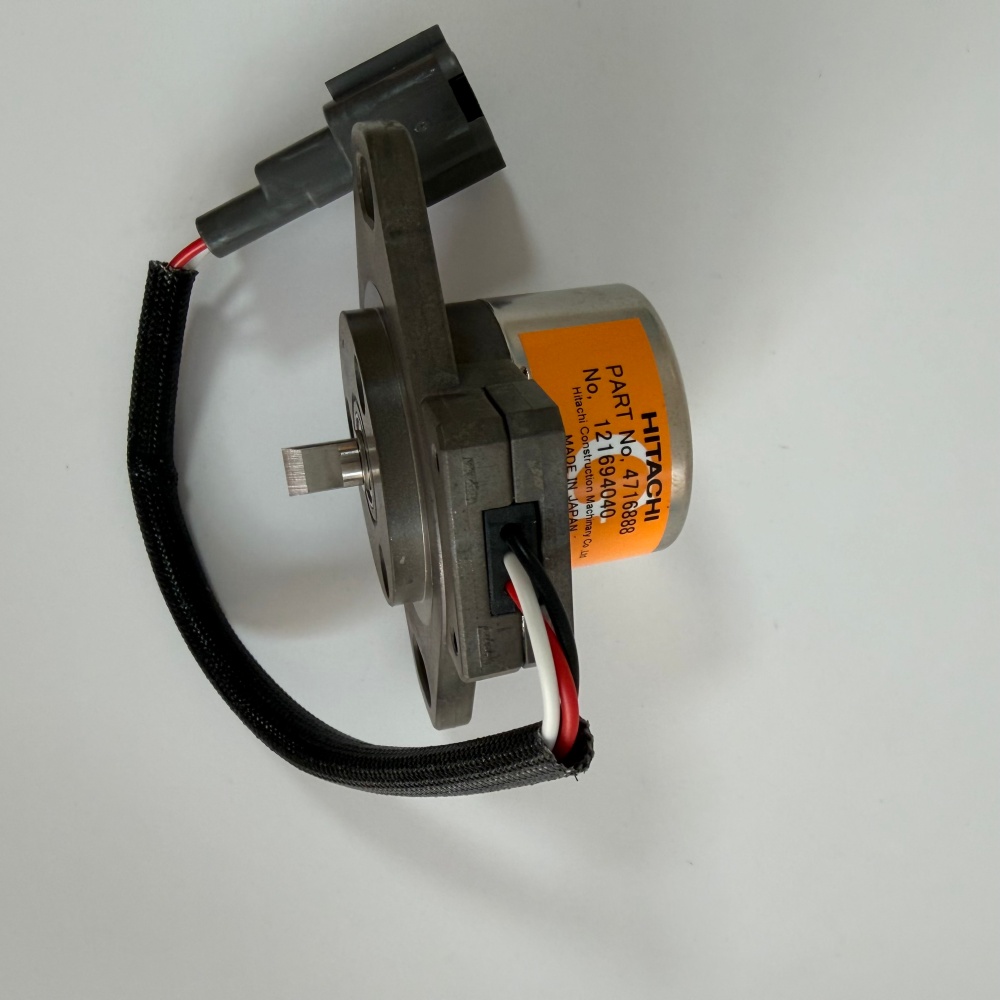

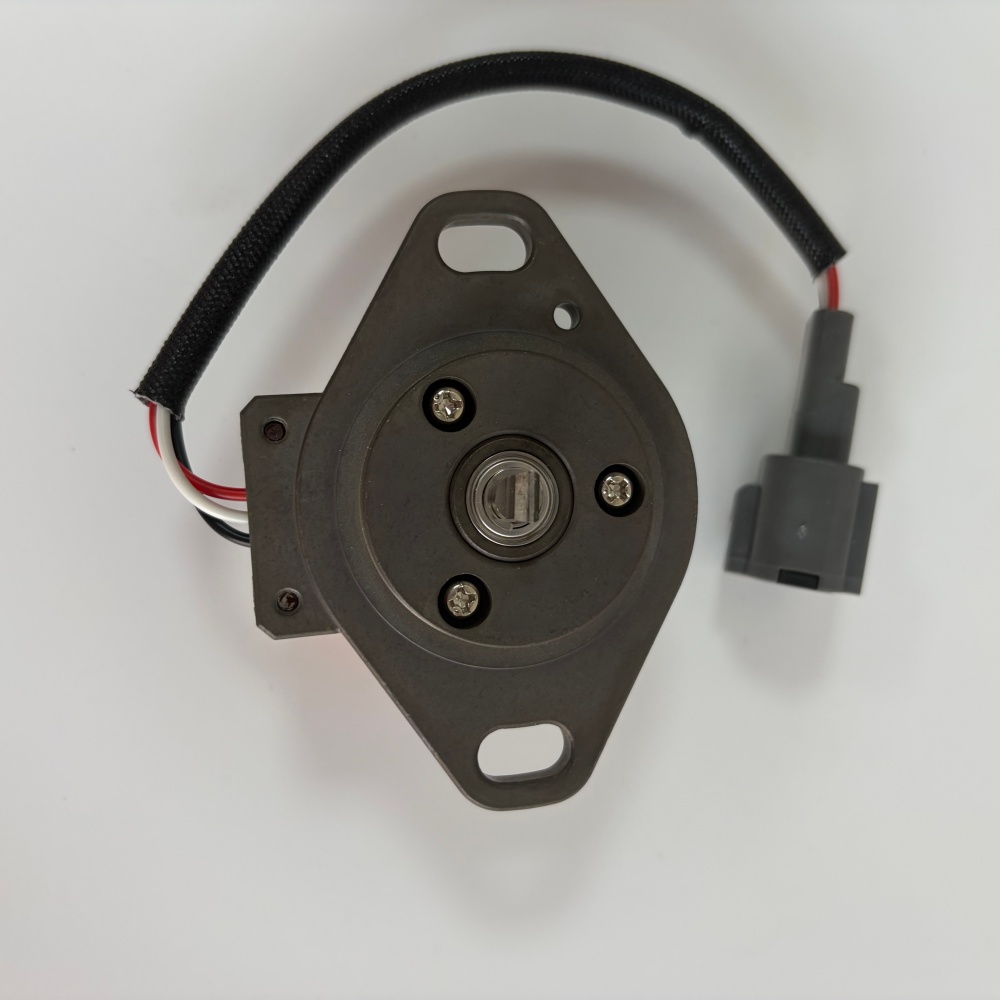

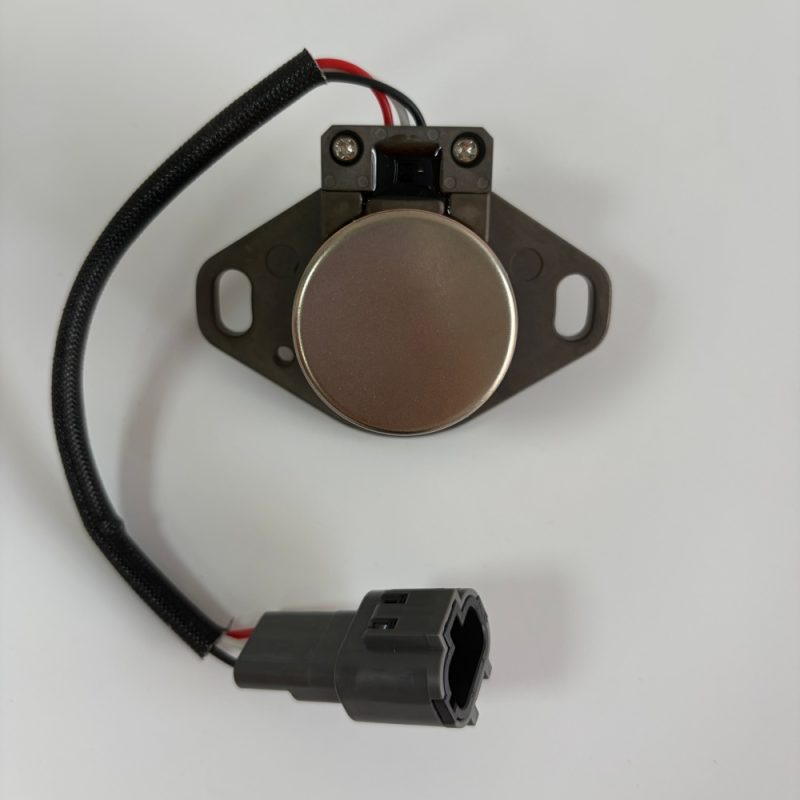

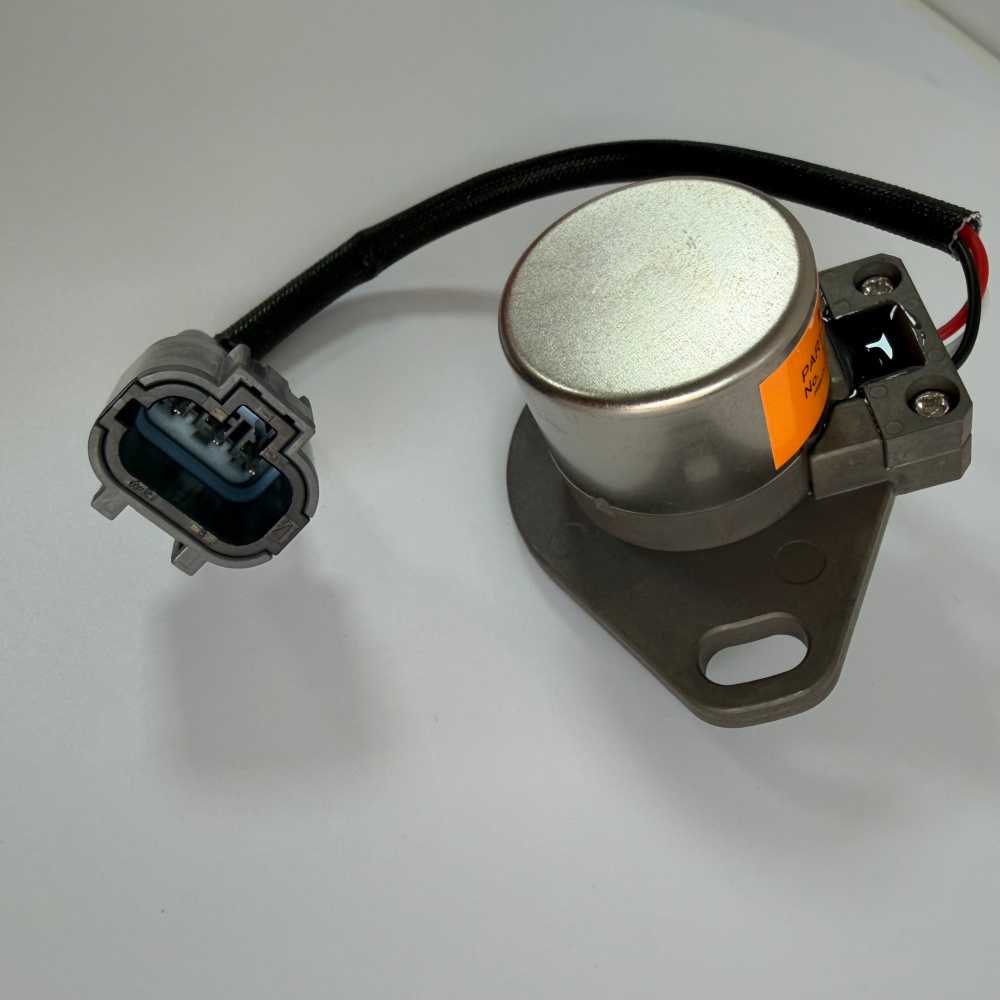

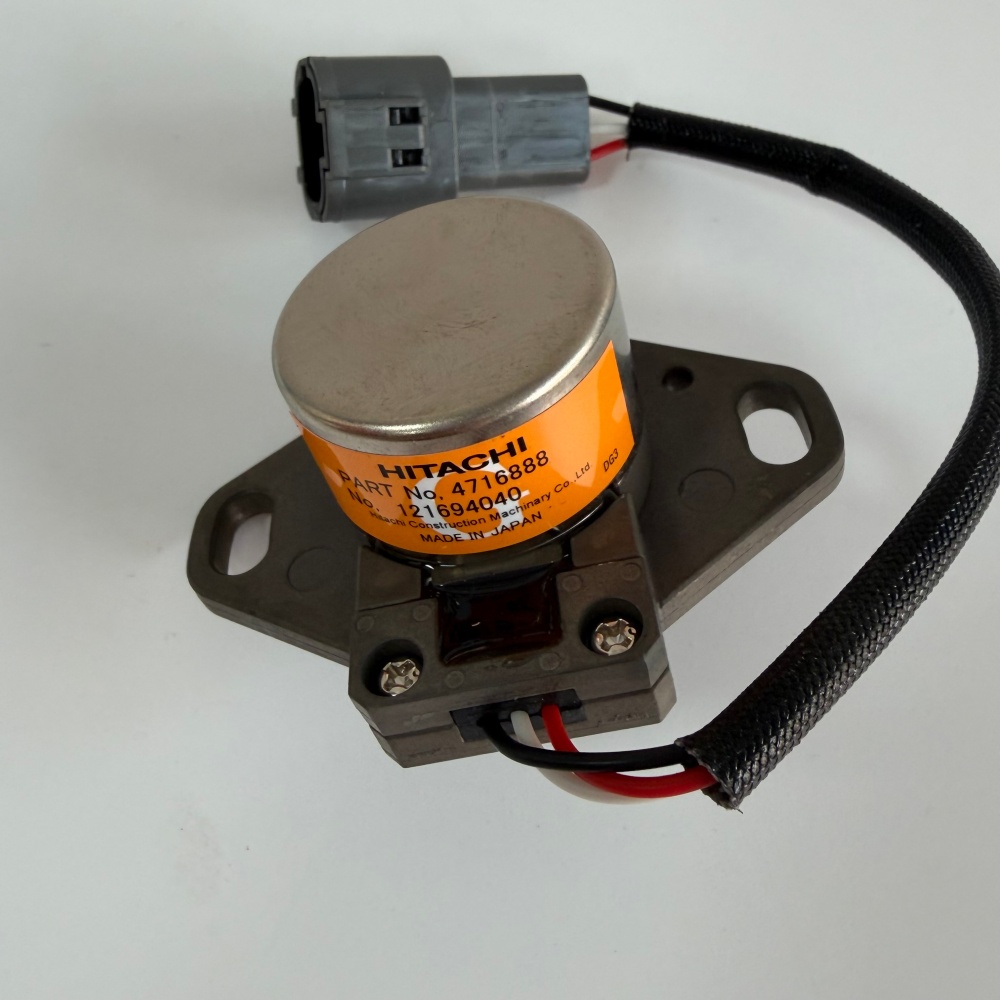

| Αισθητήρας γωνίας (4444902 / 9102385 / 4716888) | Το μοναδικό μάτι. Συνδεδεμένος μηχανικά με την πλάκα στροφείου, μετρά την πραγματική γωνία και στέλνει ένα σήμα τάσης (0,25-4,75V) πίσω στο PVC. |
Χωρίς αυτή την ανάδραση, το PVC λειτουργεί στα τυφλά. Θα συνεχίσει να εκδίδει εντολές χωρίς να γνωρίζει αν η αντλία ανταποκρίνεται πραγματικά [11†L8-L11].
2. Πώς Λειτουργεί – Η Αρχή του RVDT
Αυτός ο αισθητήρας είναι ένα RVDT (Περιστροφικός Μεταβλητός Διαφορικός Μετασχηματιστής). Σε αντίθεση με ένα απλό ποτενσιόμετρο (το οποίο φθείρεται), ένα RVDT δεν έχει επαφή μεταξύ των κινούμενων μερών, καθιστώντας το εξαιρετικά ανθεκτικό.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Εύρος γωνίας πλάκας στροφείου | 2° – 24° |
| Αντίστοιχη έξοδος τάσης | 0,25V – 4,75V (γραμμική) |
| Αρχή ανίχνευσης | Επαγωγή χωρίς επαφή (μαγνητική) |
| Τάση τροφοδοσίας | 5V DC (ρυθμιζόμενη από το PVC) |
| Σύνδεσμος | 3 ακίδων (Vcc, Ground, Signal) |
Καθώς η πλάκα στροφείου περιστρέφεται, ο εσωτερικός πυρήνας του αισθητήρα κινείται, αλλάζοντας τη μαγνητική σύζευξη μεταξύ του πρωτεύοντος και των δευτερευόντων πηνίων. Η τάση εξόδου μεταβάλλεται αναλογικά προς τη γωνία [11†L9-L11].
3. Η “Γρήγορη Κατάρρευση” – Τι Συμβαίνει Όταν το Μάτι Λέει Ψέματα
Ένας ελαττωματικός αισθητήρας γωνίας σπάνια αποτυγχάνει πλήρως. Συχνότερα, παρεκκλίνει, στέλνοντας μια λανθασμένη τάση στο PVC. Οι συνέπειες μπορεί να είναι καταστροφικές.
| Τρόπος Αστοχίας | Τι Κάνει ο Αισθητήρας | Τι Νομίζει το PVC | Τι Κάνει το Μηχάνημα |
|---|---|---|---|
| Παρέκκλιση αισθητήρα (υψηλή έξοδος) | Στέλνει 3,0V (πραγματική γωνία 15°) αλλά θα έπρεπε να είναι 1,5V (πραγματική γωνία 5°) | Το PVC νομίζει ότι η αντλία αποδίδει λιγότερη ροή από την πραγματική | Το PVC εντολές ΥΨΗΛΟΤΕΡΗΣ ροής → Υπερφόρτωση κινητήρα → Ο κινητήρας σβήνει υπό φορτίο |
| Παρέκκλιση αισθητήρα (χαμηλή έξοδος) | Στέλνει 1,0V αλλά θα έπρεπε να είναι 3,5V | Το PVC νομίζει ότι η αντλία αποδίδει περισσότερη ροή από την πραγματική | Το PVC εντολές ΧΑΜΗΛΟΤΕΡΗΣ ροής → Το μηχάνημα δεν έχει ισχύ, αργή εκσκαφή |
| Αισθητήρας κολλημένος (μηχανικά) | Η έξοδος παραμένει στα 2,5V ανεξαρτήτως γωνίας | Το PVC νομίζει ότι η αντλία βρίσκεται σε μεσαία γωνία | Το PVC συνεχίζει να στέλνει αντικρουόμενες εντολές → Ταλάντωση, απότομες αυξομειώσεις, ακανόνιστη συμπεριφορά |
| Αποσυνδεδεμένος αισθητήρας | Κανένα σήμα (0V ή ανοιχτό κύκλωμα) | Το PVC μπαίνει σε λειτουργία “limp home” | Σταθερή μειωμένη ροή αντλίας – το μηχάνημα λειτουργεί στο 50-60% της ισχύος |
Η πιο επικίνδυνη βλάβη: Ένας αισθητήρας που διαβάζει χαμηλότερα από την πραγματική τιμή [11†L9-L14]. Παράδειγμα: πραγματική γωνία 20° (υψηλή ροή) αλλά ο αισθητήρας εξάγει 2,0V (μεσαία ροή). Το PVC νομίζει ότι η ροή είναι πολύ χαμηλή, οπότε εντολές ακόμα υψηλότερης ροής. Ο κινητήρας υπερφορτώνεται και μπορεί να σβήσει βίαια κατά την εκσκαφή.
4. Πραγματική Περίπτωση – Ο Εφιάλτης “Ο Κινητήρας Σβήνει Κατά την Εκσκαφή”
Ένας πελάτης με EX200-3 λειτουργούσε καλά στο ρελαντί, αλλά κάθε φορά που ο κάδος εισερχόταν σε σκληρό έδαφος, ο κινητήρας έσβηνε. Αντικατέστησαν φίλτρα καυσίμου, μπεκ ψεκασμού, την αντλία τροφοδοσίας και μάλιστα έλεγξαν την αντλία ψεκασμού. Τίποτα δεν το διόρθωσε.
Το πρόβλημα ήταν ένας αισθητήρας γωνίας που είχε παρεκκλίνει κατά 2,0V. Σε πλήρες φορτίο, η πραγματική γωνία της πλάκας στροφείου ήταν 22°, αλλά ο αισθητήρας έλεγε στο PVC ότι ήταν μόνο 14°. Το PVC ανταποκρίθηκε ανοίγοντας τις ηλεκτρομαγνητικές βαλβίδες για μέγιστη ροή. Ο κινητήρας κλήθηκε να αποδώσει το 130% της ονομαστικής του ισχύος και έσβησε.
Η αντικατάσταση ενός αισθητήρα το διόρθωσε. Κόστος: κάτω από $100. Συνολικό προηγούμενο κόστος εσφαλμένων διαγνώσεων: πάνω από $1.200.
5. Κρίσιμο για την Εγκατάσταση – Ο Κανόνας των 180°
Ο αισθητήρας γωνίας δεν είναι “plug and play” υπό την έννοια ότι μπορείτε να τον τοποθετήσετε αυθαίρετα. Διαθέτει μηχανική απαίτηση προσανατολισμού η οποία, αν αγνοηθεί, θα προκαλέσει ακριβώς τις βλάβες που περιγράφονται παραπάνω.
| Κανόνας | Απαίτηση | Συνέπεια Αγνόησης |
|---|---|---|
| Ευθυγράμμιση δείκτη αναφοράς | Το βέλος ή η κουκκίδα στο σώμα του αισθητήρα πρέπει να ευθυγραμμιστεί 180° απέναντι από τον πείρο του συνδέσμου όταν η πλάκα στροφείου βρίσκεται στην ελάχιστη γωνία | Ο αισθητήρας θα διαβάζει ανάποδα. Όταν η πραγματική γωνία αυξάνεται, η τάση εξόδου μειώνεται. Το PVC θα αντιδρά αντίθετα από αυτό που χρειάζεται. |
Βήματα εγκατάστασης:
-
Βεβαιωθείτε ότι ο κινητήρας είναι σβηστός και η υδραυλική πίεση έχει εκτονωθεί.
-
Αφαιρέστε τον παλιό αισθητήρα. Σημειώστε τον προσανατολισμό του βραχίονα σύνδεσης.
-
Πριν εγκαταστήσετε τον νέο αισθητήρα, βεβαιωθείτε ότι ο βραχίονας σύνδεσης (συνδεδεμένος με την πλάκα στροφείου) βρίσκεται στη θέση ελάχιστης γωνίας (κινητήρας σβηστός, χωρίς πίεση πιλότου).
-
Εγκαταστήστε τον νέο αισθητήρα έτσι ώστε ο δείκτης αναφοράς του να είναι 180° απέναντι από τον πείρο σύνδεσης.
-
Σφίξτε τις βίδες στερέωσης στα 8-10 Nm – το σώμα του αισθητήρα είναι πλαστικό. Το υπερβολικό σφίξιμο θα το ραγίσει.
-
Επανασυνδέστε την πλεξούδα των 3 ακίδων. Εφαρμόστε διηλεκτρικό γράσο για την αποφυγή διάβρωσης.
-
Εκκινήστε τον κινητήρα και βεβαιωθείτε ότι η ένδειξη γωνίας στο διαγνωστικό εργαλείο αλλάζει ομαλά καθώς χειρίζεστε τα joysticks.
Ένας αισθητήρας εγκατεστημένος ανάποδα δεν θα ανιχνευθεί από την αυτοδιάγνωση του PVC. Το μηχάνημα θα λειτουργεί, αλλά άσχημα.
6. Είναι αυτός ο Αισθητήρας Πρόβλημα για το Μηχάνημά σας;
Ελέγξτε αυτά τα τρία πράγματα για να προσδιορίσετε εάν ο αισθητήρας γωνίας σας είναι υγιής:
| Έλεγχος | Μέθοδος | Υγιές Αποτέλεσμα |
|---|---|---|
| 1. Τάση στην ελάχιστη γωνία (κινητήρας σβηστός) | Ανιχνεύστε το καλώδιο σήματος (ακίδα 3) με ένα πολύμετρο. Γείωση στην ακίδα 2. | 0,5V – 0,7V |
| 2. Τάση στη μέγιστη γωνία (πλήρες joystick, φορτίο ακινητοποίησης) | Μετρήστε κατά τη διάρκεια εκσκαφής (ή ακινητοποιήστε με ασφάλεια τον κάδο έναντι ενός συμπαγούς αντικειμένου) | 4,0V – 4,5V |
| 3. Ομαλή μετάβαση | Μετακινήστε αργά το joystick από την ουδέτερη θέση στο μέγιστο | Η τάση αυξάνεται ομαλά, χωρίς άλματα ή διακοπές |
Εάν η τάση είναι κολλημένη, παρουσιάζει ακανόνιστα άλματα ή είναι εκτός εύρους, αντικαταστήστε τον αισθητήρα.
7. Γνήσιο vs. “Συμβατό” – Τι Πληρώνετε Πραγματικά
| Χαρακτηριστικό | Γνήσιο Hitachi (Ιαπωνία) | “Συμβατό” Aftermarket |
|---|---|---|
| Σφάλμα γραμμικότητας | <±1% | Συχνά ±3-5% (ή μη καθορισμένο) |
| Σταθερότητα θερμοκρασίας | Δοκιμασμένο από -20°C έως +100°C | Άγνωστο – συχνά παρουσιάζει απόκλιση όταν ζεσταίνεται |
| Εσωτερικές ακίδες συνδετήρα | Επιχρυσωμένες | Επικασσιτερωμένες – διαβρώνονται ταχύτερα |
| Μέσος χρόνος μεταξύ βλαβών | 8.000 – 12.000 ώρες | 2.000 – 4.000 ώρες (αν είστε τυχεροί) |
| Υποστήριξη εγγύησης | 6 μήνες (κατασκευαστικά ελαττώματα) | Ποικίλλει – συχνά καμία υποστήριξη |
Ο αισθητήρας μας: Γνήσιος Ιαπωνικός (4444902 / 9102385 / 4716888, ανάλογα με τη γενιά του μηχανήματός σας). Δεν πουλάμε “συμβατές” εκδόσεις αυτής της κρίσιμης συσκευής ανάδρασης.
8. Περιεχόμενα Προϊόντος – Τι Παραλαμβάνετε
| Αντικείμενο | Συμπεριλαμβάνεται |
|---|---|
| Αισθητήρας γωνίας (τύπου RVDT) | ✅ (Ιαπωνία) |
| Πείρος βραχίονα σύνδεσης (εάν ισχύει) | Ελέγξτε – ορισμένα μοντέλα επαναχρησιμοποιούν τον παλιό πείρο |
| Βίδες στερέωσης (2 τεμ.) | ✅ |
| Προστατευτικά καπάκια | ✅ |
| Χάρτινο κουτί με ετικέτα εξαρτήματος | ✅ |
| Οδηγός προσανατολισμού εγκατάστασης | ✅ (εκτυπωμένη κάρτα) |
Δεν περιλαμβάνεται: Ιμάντας (τμήμα μηχανήματος). Διατίθεται εναλλακτικό καλώδιο σύνδεσης κατόπιν αιτήματος, εάν ο σύνδεσμός σας έχει υποστεί ζημιά.
9. Παραγγελία & Παράδοση
| Αντικείμενο | Λεπτομέρεια |
|---|---|
| Αριθμοί εξαρτημάτων (εναλλάξιμοι) | 4444902, 9102385, 4716888 |
| MOQ | 1 τεμάχιο |
| Χρόνος παράδοσης | 6–8 εργάσιμες ημέρες |
| Συσκευασία | Χάρτινο κουτί + φυσαλιδώδες περιτύλιγμα σε χαρτοκιβώτιο |
| Πληρωμή | Τ/Τ, XTransfer, PayPal, Western Union |
| Δυνατότητα Προμήθειας | 300 τεμάχια/μήνα (γνήσια, περιορισμένη ποσότητα) |
| Εγγύηση | 6 μήνες (κατασκευαστικά ελαττώματα – ηλεκτρική μετατόπιση, μηχανική εμπλοκή) |
10. Πριν από την Παραγγελία – Επαλήθευση
Στείλτε μας:
-
Αριθμό σειράς μηχανήματος (EX120-3-xxxx, EX200-3-xxxx, ZAX330-xxxx, κ.λπ.)
-
Μία καθαρή φωτογραφία του παλιού σας αισθητήρα (απεικόνιση του συνδέσμου και τυχόν ορατού αριθμού εξαρτήματος)
