1. “核心作用”——泵控系统（PVC）的唯一反馈信号源
在日立EX及ZX系列挖掘机（EX120/200/220-3、ZAX330/450/470/650等）上，主泵排量并非固定不变，而是随负载持续调整。泵控系统（PVC控制器）发出增大或减小泵流量的指令，但 系统如何确认该指令是否被实际执行？ 通过此角度传感器。.
| 组件 | 系统中的作用 |
|---|---|
| PVC（控制器） | 控制核心。根据发动机负载、操纵杆信号及系统压力计算目标斜盘角度。. |
| 高速电磁阀 | 执行机构。接收来自PVC的脉冲信号，控制伺服活塞移动斜盘。. |

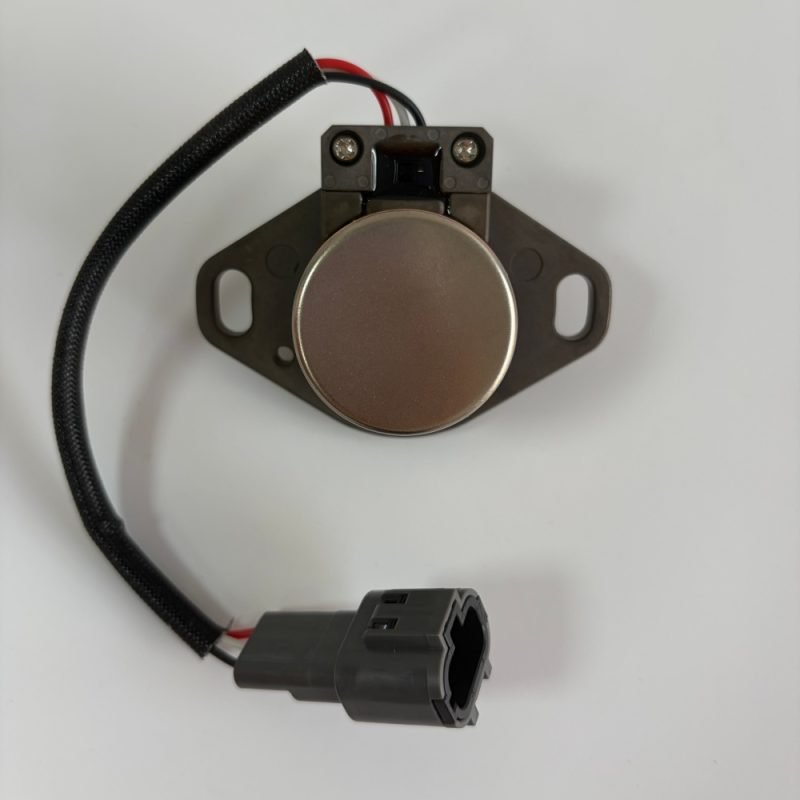

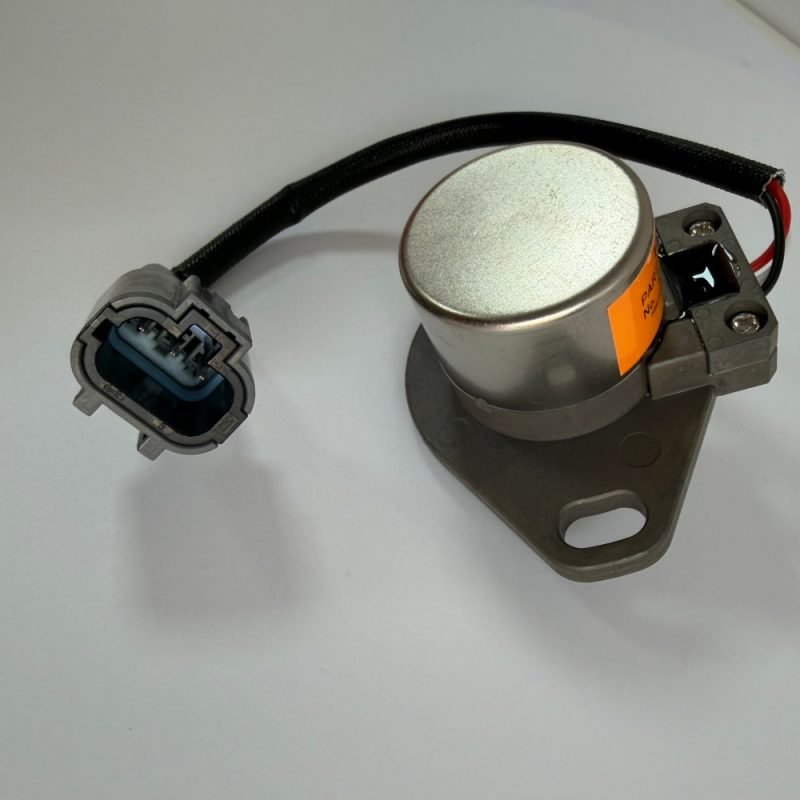

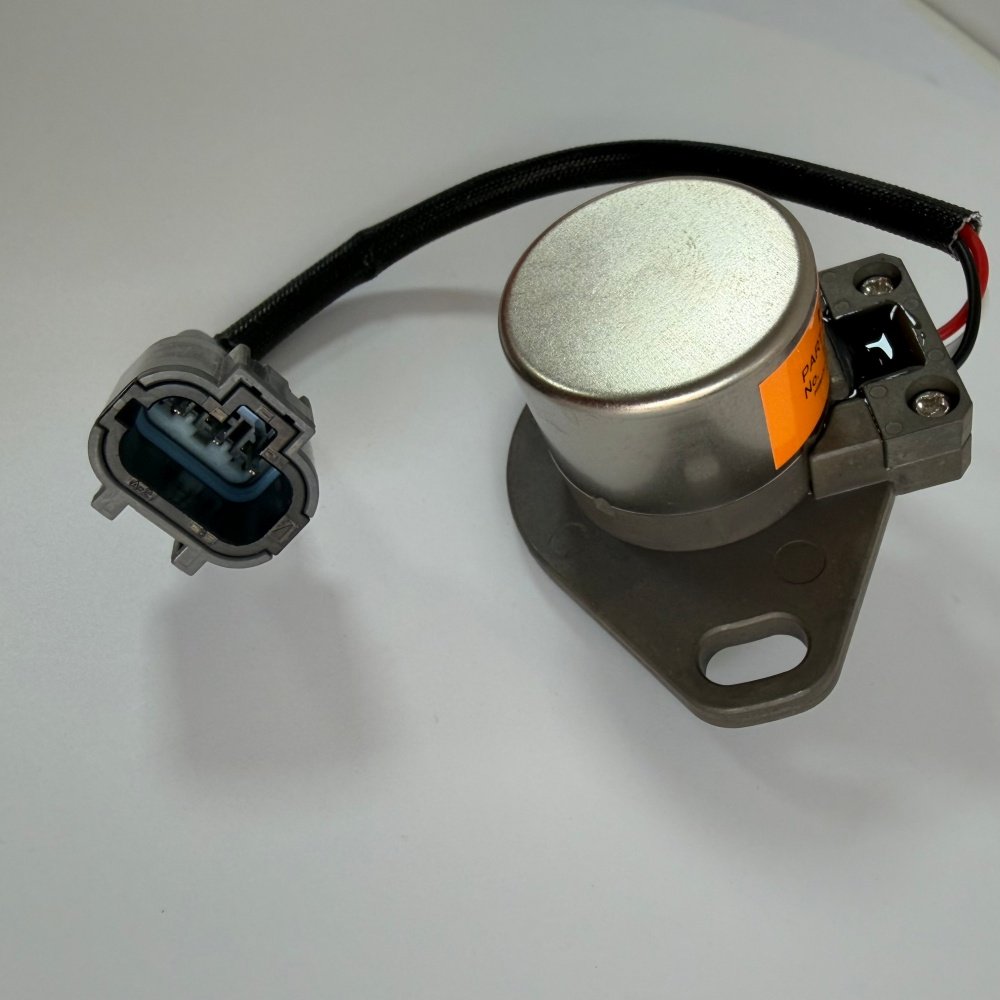

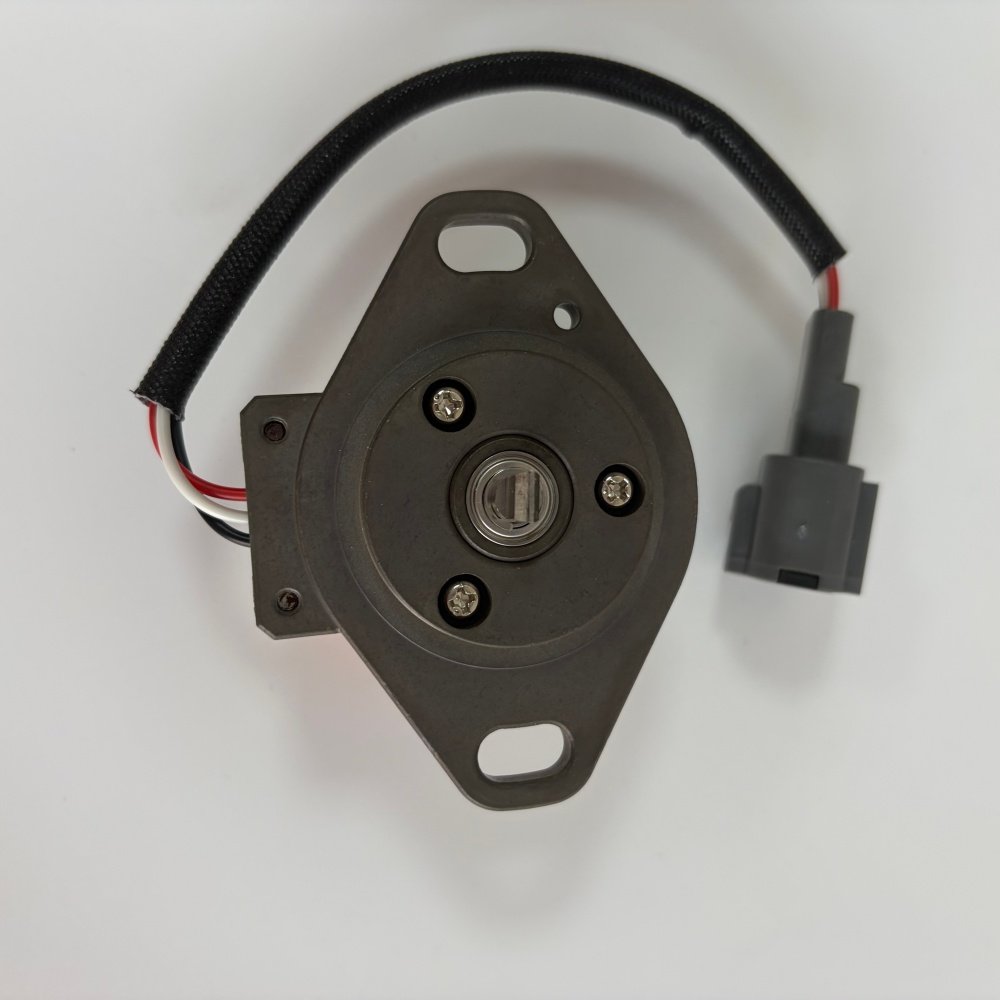

| 角度传感器（4444902 / 9102385 / 4716888） | 唯一的“眼睛”。. 与斜盘机械连接，测量实际角度并将电压信号（0.25-4.75V）反馈至PVC。. |
若无此反馈信号，PVC将处于“盲目”状态。. 它会持续发出指令，却无法获知泵是否实际响应 [11†L8-L11]。.
2. 工作原理——RVDT技术原理
该传感器为 RVDT（旋转可变差动变压器）. 。与易磨损的普通电位计不同，RVDT运动部件间无接触，因此极其耐用。.
| پارامتر | مشخصات |
|---|---|
| 斜盘角度范围 | 2° – 24° |
| 对应电压输出 | 0.25V – 4.75V（线性） |
| 感应原理 | 非接触式磁感应 |
| 供电电压 | 5V DC（由PVC稳压提供） |
| 连接器 | 3 针（Vcc、接地、信号） |
当斜盘旋转时，传感器内部铁芯移动，改变初级线圈与次级线圈之间的磁耦合。输出电压随角度成比例变化 [11†L9-L11]。.
3. “故障速成”——当“眼睛”说谎时会发生什么
故障角度传感器极少完全失效。更常见的情况是 漂移, ，向PVC发送错误电压。其后果可能是灾难性的。.
| 故障模式 | 传感器实际表现 | PVC接收到的信号 | 机器实际反应 |
|---|---|---|---|
| 传感器漂移（输出电压过高） | 发送3.0V（实际角度15°），但应发送1.5V（实际角度5°） | PVC认为泵流量 小于 实际值 | PVC指令增大流量 → 发动机过载 → 发动机带载熄火 |
| 传感器漂移（输出电压过低） | 发送1.0V，但应发送3.5V | PVC认为泵流量 大于 实际值 | PVC指令减小流量 → 机器动力不足，挖掘缓慢 |
| 传感器机械卡滞 | 无论角度如何，输出始终为2.5V | PVC认为泵处于中间角度 | PVC持续发送矛盾指令 → 机器出现游车、冲击、动作异常 |
| 传感器断开连接 | 无信号（0V或开路） | PVC进入“跛行回家”模式 | 泵流量固定减小 – 机器以50-60%功率运行 |
最危险的故障： 传感器读数 低于实际值 [11†L9-L14]。例如：实际角度20°（大流量），但传感器输出2.0V（中流量）。PVC认为流量过低，因此指令进一步增大流量。发动机过载，可能在挖掘过程中剧烈熄火。.
4. 真实案例——“挖掘时发动机熄火”的噩梦
某客户的EX200-3挖掘机怠速时工作正常，但每当铲斗切入硬质土层时便会熄火。他们更换了燃油滤清器、喷油器、输油泵，甚至测试了喷油泵，均未解决问题。.
问题根源在于一个漂移了2.0V的角度传感器。满负荷时，实际斜盘角度为22°，但传感器告知PVC仅为14°。PVC随即指令电磁阀全开以输出最大流量。发动机被要求输出额定功率的130%，最终导致熄火。.
更换一个传感器即可修复。. 成本：低于 $100。先前误诊总成本：超过 $1,200。.
5. 安装关键点 – 180° 规则
角度传感器并非“即插即用”，不能随意安装。它有机械方向要求，若忽略此要求，将导致上述故障。.
| 规则 | 要求 | 忽略的后果 |
|---|---|---|
| 基准标记对齐 | 当斜盘处于最小角度时，传感器主体上的箭头或圆点必须与连杆销呈 180° 相对。 | 传感器将反向读取。当实际角度增加时，输出电压降低。PVC 将做出与所需相反的响应。. |
安装步骤：
-
确保发动机关闭且液压压力已释放。.
-
拆下旧传感器。注意连杆臂的方向。.
-
在安装新传感器之前, ，确认连杆臂（连接至斜盘）处于最小角度位置（发动机关闭，无先导压力）。.
-
安装新传感器，使其基准标记与连杆销呈 180° 相对。.
-
将安装螺栓拧紧至 8-10 Nm – 传感器主体为塑料材质。过度拧紧会导致其破裂。.
-
重新连接 3 针线束。涂抹介电油脂以防腐蚀。.
-
启动发动机，并确认操作操纵杆时诊断工具上的角度读数平稳变化。.
反向安装的传感器不会被 PVC 的自诊断功能检测到。. 机器可以运行，但性能不佳。.
6. 此传感器是否是您机器的问题所在？
检查以下三项 以确定您的角度传感器是否正常：
| 检查项目 | 方法 | 正常结果 |
|---|---|---|
| 1. 最小角度时的电压（发动机关闭） | 使用万用表背探信号线（针脚 3）。接地至针脚 2。. | 0.5V – 0.7V |
| 2. 最大角度时的电压（操纵杆全行程，失速负载） | 在挖掘时测量（或安全地将铲斗顶住固体物体使其失速） | 4.0V – 4.5V |
| 3. 平稳过渡 | 将操纵杆从中位缓慢移动至全行程 | 电压平稳上升，无跳变或跌落 |
如果电压卡滞、不规则跳变或超出范围，请更换传感器。.
7. 原厂 vs. “兼容” – 您实际支付的代价
| 特征 | 原厂日立（日本） | “兼容”后市场 |
|---|---|---|
| 线性误差 | <±1% | 通常为 ±3-5%（或未指定） |
| 温度稳定性 | 经 -20°C 至 +100°C 测试 | 未知 – 高温时常发生漂移 |
| 内部连接器插针 | 镀金 | 镀锡 – 腐蚀更快 |
| 平均故障间隔时间 | 8,000 – 12,000 小时 | 2,000 – 4,000 小时（运气好的话） |
| 保修支持 | 6个月（制造缺陷保修） | 各不相同 – 通常无支持 |

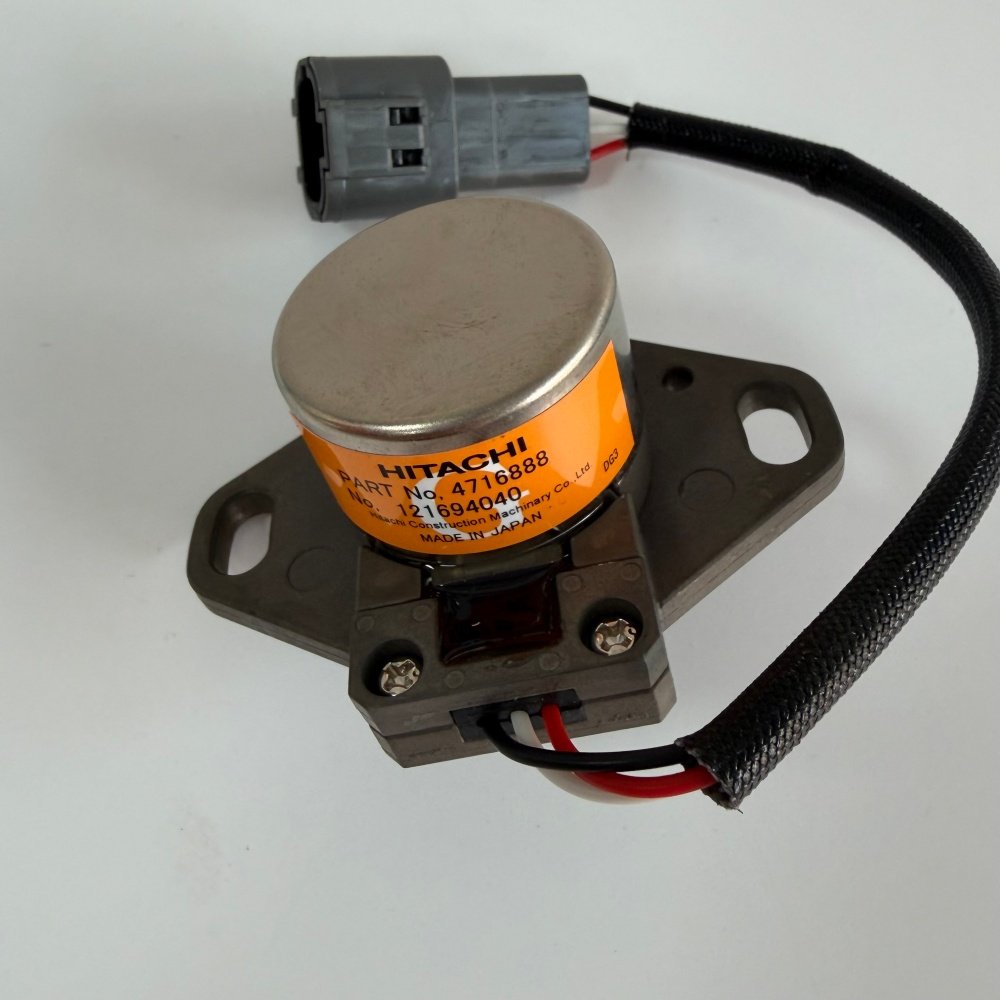

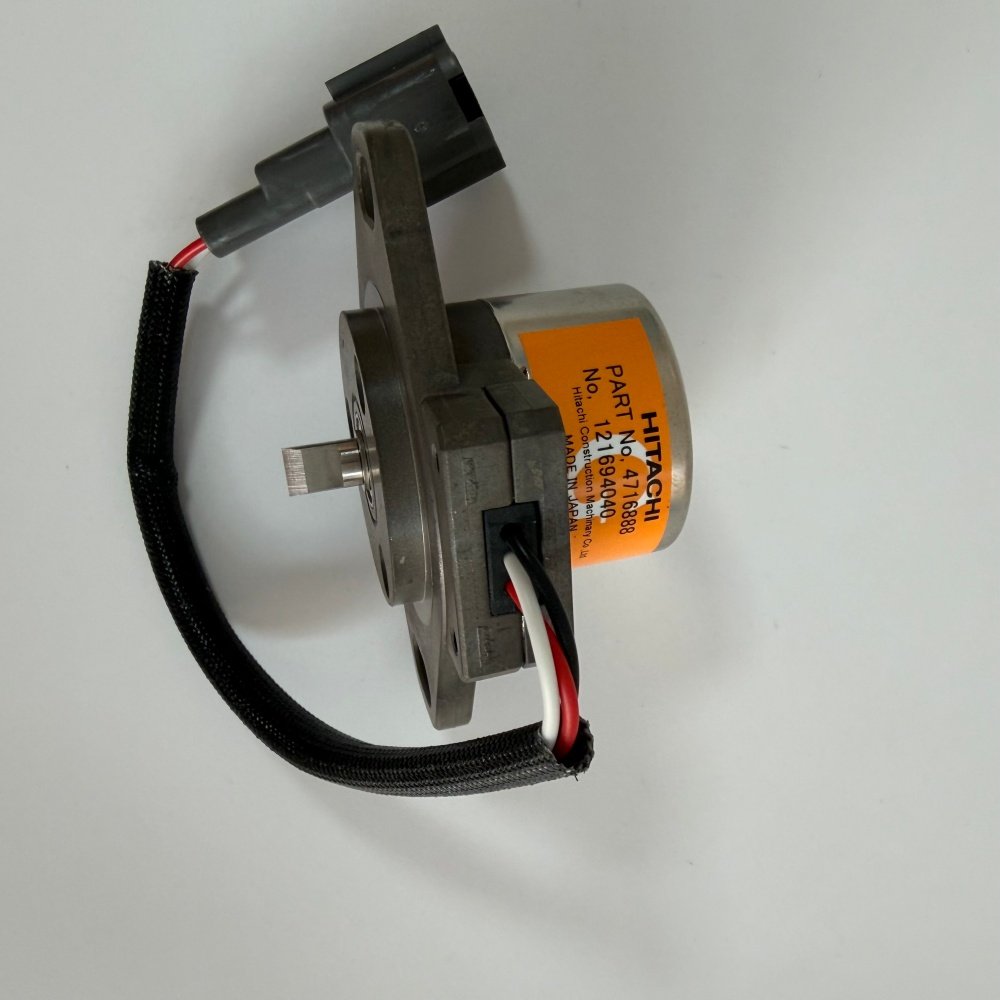

我们的传感器：原厂日本制造（根据您的机器代次，型号为 4444902 / 9102385 / 4716888）。. 对于此关键反馈装置，我们不销售“兼容”版本。.
8. 产品内容 – 您将收到
| 项目 | 是否包含 |
|---|---|
| 角度传感器（RVDT 类型） | ✅（日本） |
| 连杆臂销（如适用） | 检查 – 某些型号可重复使用旧销 |
| 安装螺栓（2 个） | ✅ |
| 保护帽 | ✅ |
| 带零件标签的纸盒 | ✅ |
| 安装方向指南 | ✅（印刷卡片） |
不包含： 线束（机器部件）。如果您的连接器损坏，可根据要求提供替换尾线。.
9. 订购与交付
| 项目 | 详情 |
|---|---|
| 零件号（可互换） | 4444902, 9102385, 4716888 |
| حداقل سفارش | یک عدد |
| 交货周期 | 6–8个工作日 |
| بستهبندی | 纸盒 + 纸箱内气泡膜包装 |
| 付款方式 | 电汇、XTransfer、PayPal、西联汇款 |
| 供应能力 | 300件/月（原装，数量有限） |
| گارانتی | 6个月（制造缺陷 – 电气漂移、机械卡滞） |
10. 订购前须知 – 确认事项
请向我们提供：
-
机器序列号 （EX120-3-xxxx、EX200-3-xxxx、ZAX330-xxxx 等）
-
一张您旧传感器的清晰照片 （显示接头及任何可见的零件编号）
