产品概述

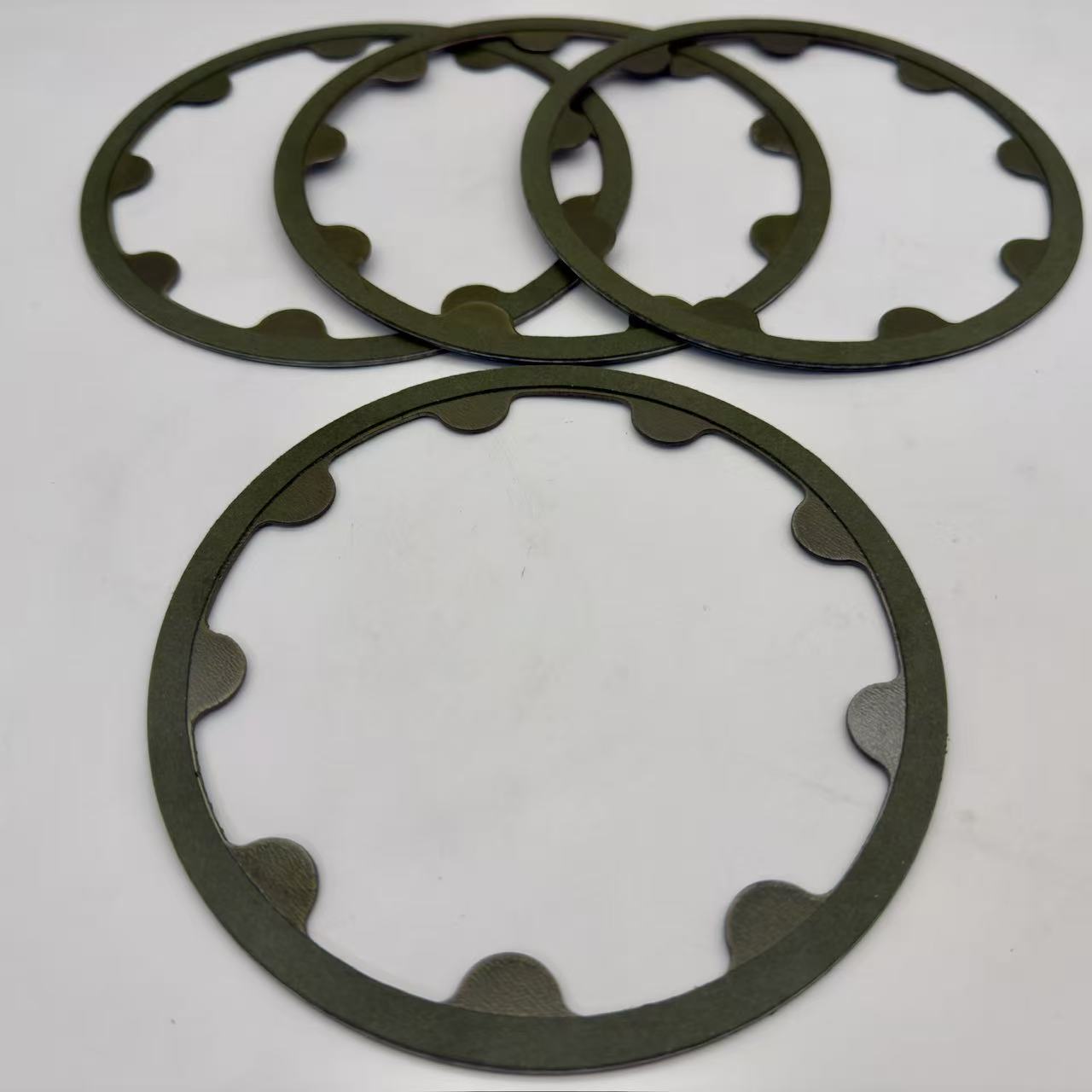

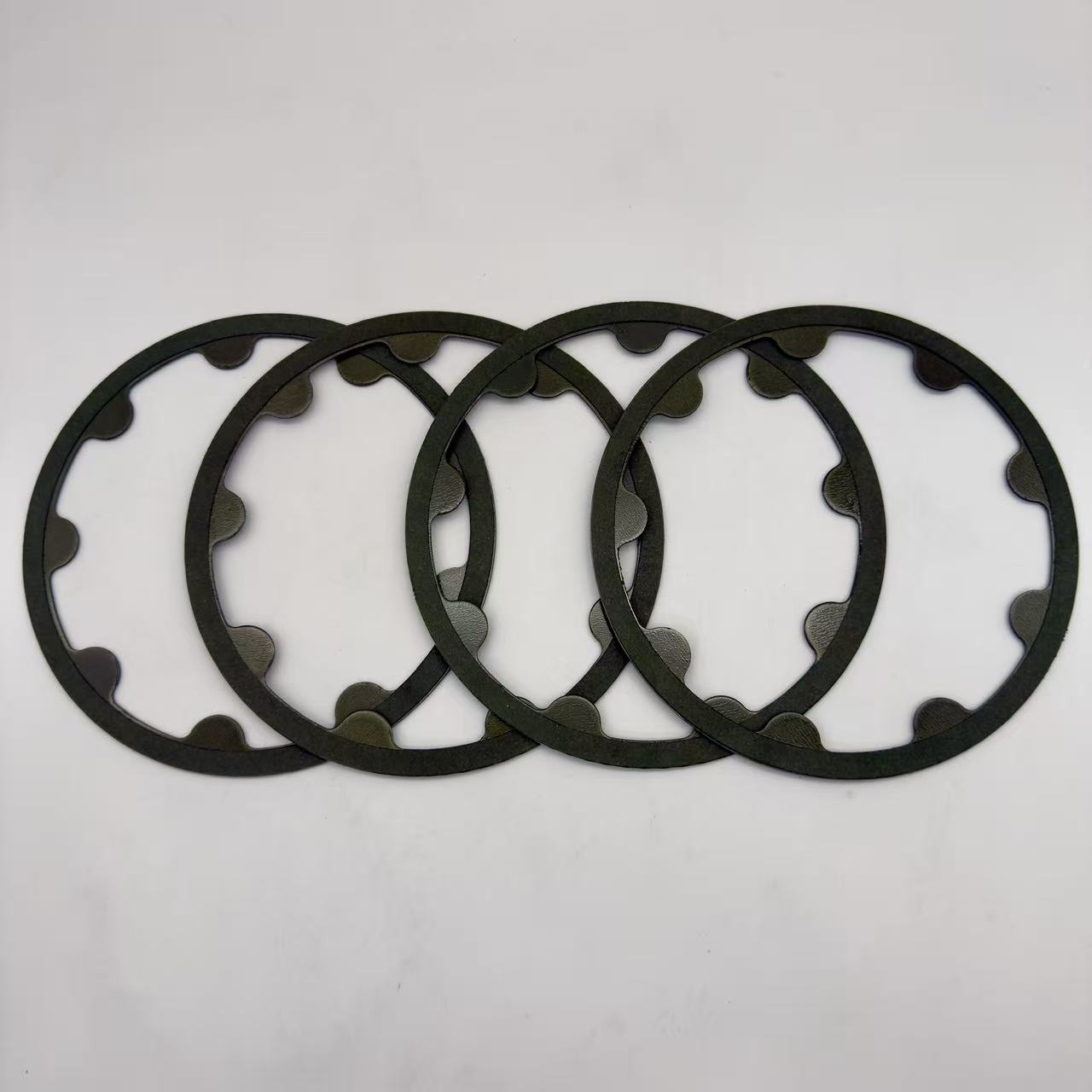

该 日立 HMT36FA（HMGE36EA）行走马达摩擦片 是 HMT36FA 系列液压行走马达中湿式多片制动系统的关键部件，用于日立 ZX200、ZX210、ZX230 和 ZX240 系列挖掘机。该摩擦片为集成在行走驱动装置中的弹簧施加、液压释放驻车制动器提供制动摩擦面。.
HMT36FA 是一种 变量斜盘式轴向柱塞马达 专为挖掘机行走应用设计。与行星齿轮减速器组合使用，可提供履带推进所需的高扭矩，并具备两种速度范围。集成式湿式制动系统用作驻车制动器，当行走液压压力丧失时自动接合，确保机器在坡道上及作业过程中保持位置。.
常见应用包括 20-24 吨级日立 ZX200-3、ZX200-5G、ZX200LC、ZX210-3、ZX210LC、ZX230 和 ZX240 系列液压挖掘机。相关日立零件号包括制动片 0694730 和摩擦片 3064192。该马达在各零件目录中也被交叉引用为 HMGF36FA、HMGF40FA 和 HMGF40。.
行走马达系统规格
| পরামিতি | HMT36FA / HMGE36EA |
|---|---|
| 马达类型 | 斜盘式轴向柱塞马达，变量 |
| 速度模式 | 双速（高速/低扭矩和低速/高扭矩） |
| 排量等级 | ~36 cm³/rev 马达（与行星减速器组合） |
| 压力等级 | 高压液压（典型 ZX200 级系统压力） |
| 制动器类型 | 湿式多片，弹簧施加/液压释放 |
| 减速器类型 | 行星齿轮减速 |
| 应用等级 | 20-24 吨挖掘机 |
| 相关零件编号 | 9258325（马达总成）、0694730（制动片）、3064192（摩擦片） |
注：确切的排量、压力和扭矩规格应根据您特定马达型号和机器序列号的日立官方文档进行核实。.
湿式多片制动系统
HMT36FA 行走马达集成了一个 弹簧设定/液压释放盘式制动器 集成在行走驱动总成中。这种失效安全设计确保机器不行走时制动器始终处于施加状态。.
制动器操作
| 状态 | 状态 | 机构 |
|---|---|---|
| 驻车/制动 | 无行走压力 | 制动弹簧将摩擦片组压紧在一起，锁止马达输出轴并防止履带转动。这是默认的失效安全状态。. |
| 行走/释放 | 施加行走压力 | 液压压力在制动释放回路中建立。当压力超过弹簧力时，制动活塞回缩，使片组分离，允许马达自由旋转。. |
| 停止 | 行走压力降低 | 随着行走流量减小，平衡阀控制减速。制动释放压力下降，弹簧逐渐重新施加制动以保持位置。. |
制动系统特点
- 湿式片式设计： 摩擦片浸没在液压油中运行，用于冷却和减少磨损
- 负制动/失效安全制动： 弹簧施加、液压释放——如果液压压力丧失，制动器接合
- 集成式设计： 制动器内置于行走马达/减速器总成中
- 平衡阀： 控制行走速度并防止在斜坡上失控
- 双速行走： 可变排量斜盘提供高速和低速范围
有关挖掘机行走驱动系统的更多技术背景，请参阅我们的 终传动系统指南 以及 中央铰接分析.
轴向柱塞马达工作原理
HMT36FA采用斜盘式轴向柱塞设计，将液压能转换为旋转运动以驱动履带。.
内部组件
| 组件 | 功能 |
|---|---|
| 缸体 | 容纳柱塞；随驱动轴旋转 |
| 柱塞 | 在缸孔内往复运动，将压力转换为力 |
| 斜盘 | 将柱塞轴向运动转换为旋转力的倾斜盘 |
| 配流盘 | 将高压油和回油分配到正确的柱塞孔 |
| 滑靴板/支撑板 | 将柱塞力传递到斜盘表面 |
| 驱动轴 | 向行星减速器输出旋转扭矩 |
| 制动活塞 | 液压驱动的活塞，用于释放弹簧施加的制动 |
| 制动弹簧 | 提供制动施加力 |
双速操作
- 低速（高扭矩）： 斜盘处于最大倾角——最大排量，用于推土、爬坡和重载行走
- 高速（低扭矩）： 斜盘处于最小倾角——减小排量，用于在平坦地面上更快行走
行星齿轮减速器进一步增大扭矩并降低从马达输出到履带驱动链轮的转速，提供挖掘机行走所需的高牵引力。.
挖掘机行走系统
挖掘机的每条履带由各自的行走马达和减速器总成驱动。.
完整行走驱动系统
| 组件 | 功能 |
|---|---|
| 行走马达（HMT36FA） | 将液压能转换为旋转动力 |
| 行星减速器 | 降低转速同时增大输出扭矩 |
| 湿式制动器 | 提供驻车和保持制动功能 |
| 平衡阀 | 控制行走速度并防止在斜坡上超速 |
| 行走控制阀 | 将液压流引导至行走马达 |
| 履带链/链轮 | 将动力传递至履带以实现机器移动 |
行走功能
- 前进/后退行走： 改变流向马达的液流方向
- 转向： 降低速度或停止一条履带，同时另一条继续运行
- 双速换挡： 在高低排量模式之间切换
- 驻车/保持： 弹簧施加的湿式制动器在停止时保持位置
- 坡道保持： 平衡阀和制动器防止在斜坡上后溜
兼容的挖掘机型号
日立ZX系列挖掘机
| 型号系列 | 具体型号 | 吨位等级 |
|---|---|---|
| ZX200系列 | ZX200-3、ZX200LC-3、ZX200-5G、ZX200LC-5G | 20吨级 |
| ZX210系列 | ZX210-3、ZX210LC-3、ZX210-5G、ZX210LC-5G | 21吨级 |
| ZX230系列 | ZX230-3、ZX230-5G | 23吨级 |
| ZX240系列 | ZX240-3、ZX240LC-3、ZX240-5G、ZX240LC-5G | 24吨级 |
相关/交叉参考马达型号
- HMGF36FA / HMGF36 – 同一马达系列
- HMGF40FA / HMGF40 – 同一框架中的较大排量变型
- 零件号：9258325、9243839、9257553、9261222、9257254、9233692
- 制动片：0694730
- 摩擦片：3064192
注意： 不同车型年份和机器规格可能使用不同的行走马达配置。请务必通过检查马达识别标签，或在官方日立零件目录中与您的机器序列号进行交叉参考来核实。.
维护、故障模式和服务
常见故障模式
| 问题 | 可能原因 | 症状 |
|---|---|---|
| 行走无力/速度慢 | 马达部件磨损、液压压力低、斜盘机构问题 | 行走速度降低、缺乏推动力 |
| 行走跑偏/牵引偏移 | 马达输出不均匀、制动器未完全释放、履带张紧不匹配 | 机器直线行走时向一侧跑偏 |
| 制动器无法保持 | 摩擦片磨损、制动弹簧无力、制动活塞密封失效 | 机器在斜坡上滚动、驻车时漂移 |
| 制动器拖滞 | 制动释放压力不足、活塞卡滞、释放通道堵塞 | 过热、行走速度降低、烧焦气味 |
| 噪音/振动 | 轴承磨损、减速器内齿轮损坏、柱塞滑靴磨损 | 行走时出现异常声响，通过履带能感觉到振动 |
| 漏油 | 密封件老化，壳体损坏，连接松动 | 电机壳体或终传动周围可见油迹 |
维护建议
- 液压油清洁度： 受污染的油液是导致电机过早磨损的主要原因。应保持适当的过滤并按时更换。.
- 检查泄漏： 定期检查行走电机是否有渗油现象。及时处理密封问题。.
- 监测行走性能： 注意速度、动力或跑偏对齐方面的变化——这些表明问题正在发展。.
- 终传动油： 保持行星减速器正确的油位和换油周期。.
- 制动功能检查： 定期验证停车制动器在坡道上的保持力。.
- 履带维护： 适当的履带张紧度和对齐可减少行走电机和轴承上的侧向载荷。.
我们的 更换件选择与保养指南 提供挖掘机部件的额外系统性检查程序。.
摩擦片更换指南
检查清单
| 组件 | 检查要点 | 更换条件 |
|---|---|---|
| 摩擦片 | 测量摩擦材料厚度；检查裂纹、釉化、分层、划痕 | 磨损低于最小厚度、开裂、釉化或分层 |

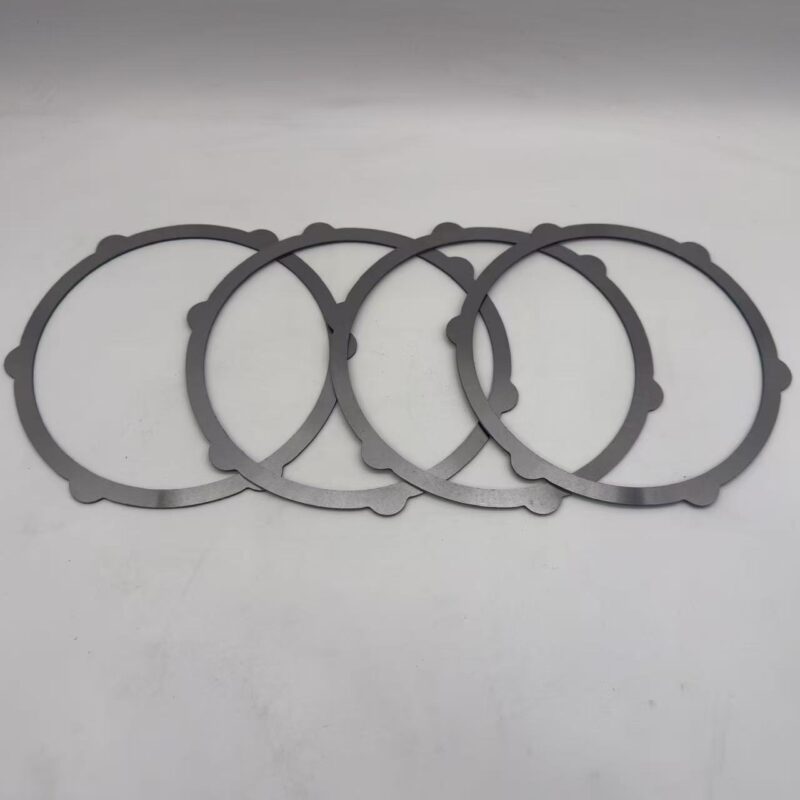

| 钢制隔板 | 检查平面度、表面状况、热变色 | 划伤、翘曲或热损坏（蓝色/棕色变色） |
| 制动活塞 | 检查密封件、孔腔状况、活动是否自如 | 密封件泄漏、孔腔划伤或卡滞 |
| 制动弹簧 | 检查自由长度、状况、张力 | 疲劳、断裂或明显减弱 |
| 所有密封件 | 检查O形圈和轴封的状况 | 硬化、开裂、泄漏或损坏 |
| 液压油 | 检查清洁度、污染情况、油位 | 污染、劣化或油位过低 |
更换最佳实践
- 更换完整套件： 始终同时更换所有摩擦片和钢制隔板
- 更换所有密封件： 在任何制动器维修期间安装新的O形圈和密封件
- 彻底清洁： 重新组装前清洁所有内部部件
- 验证制动释放： 组装后，确认制动器在正确压力下释放
- 磨合期： 新摩擦材料需要磨合以达到最佳性能
- 遵循维修手册： 务必使用日立官方维修手册以获取准确的操作流程
Compatibility Verification
在订购HMT36FA行走马达摩擦片之前，请确认以下信息：
- 马达型号： 确认您的行走马达为HMT36FA / HMGE36EA（请检查马达铭牌）
- 机器型号： 确认您的挖掘机型号和序列号
- 侧别： 左侧和右侧行走马达通常不同——请确认是哪一侧
- 零件编号： 与您零件目录中的现有零件编号进行交叉比对
- 数量： 注明每个马达的摩擦片和钢片数量
- 制动类型： 确认湿式多片弹簧制动器（ZX系列标配）
如不确定是否适配，请将您的马达型号、机器型号和序列号发送给我们，我们将协助验证兼容性。.
订购与供应信息
| পরামিতি | 详情 |
|---|---|
| 产品 | 日立HMT36FA / HMGE36EA行走马达湿式制动摩擦片 |
| 马达兼容性 | 日立HMT36FA、HMGE36EA、HMGF36FA系列行走马达 |
| 机器应用 | 日立ZX200、ZX210、ZX230、ZX240系列挖掘机（20-24吨级） |
| 制动器类型 | 湿式多片驻车制动器（弹簧施加、液压释放） |
| 相关零件编号 | 0694730（制动片）、3064192（摩擦片）、9258325（马达总成） |
| উৎস | চীনে তৈরি |
| ওয়ারেন্টি | ছয় মাস |
| 最小起订量 | একটি |
| 单价 | 价格面议（请联系获取报价） |
| Bulk Pricing | 50件以上起订 |
| 交货期 | 1-5个工作日 |
| 月产能 | 1,000 件 |
| প্যাকেজিং | 中性出口包装 / 木箱 |
| 付款方式 | T/T、PayPal、Western Union |
我们供应全系列行走马达零部件，包括摩擦片、钢制隔片、制动活塞、弹簧、缸体、配流盘、柱塞组件及密封修理包，适用于HMT和HMGF系列马达。.
我们从中国发往全球，提供多种物流选择：快递（至东南亚5-10天）、空运（7-14天）、海运（15-30天）。接受单件样品订单及面向零件经销商、维修厂和车队运营商的大批量订单。.
