Açıklama
Ürün Genel Bakışı

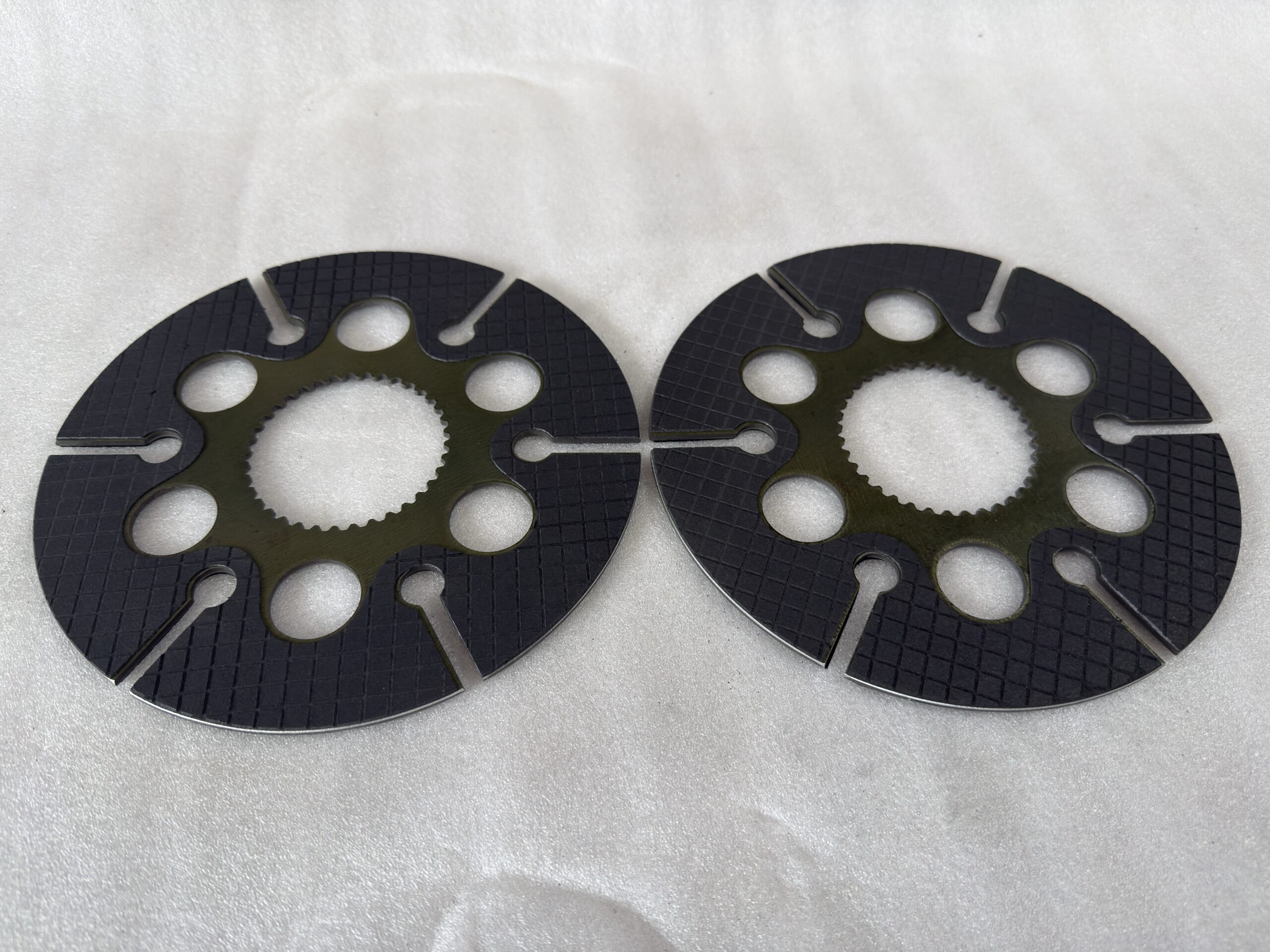

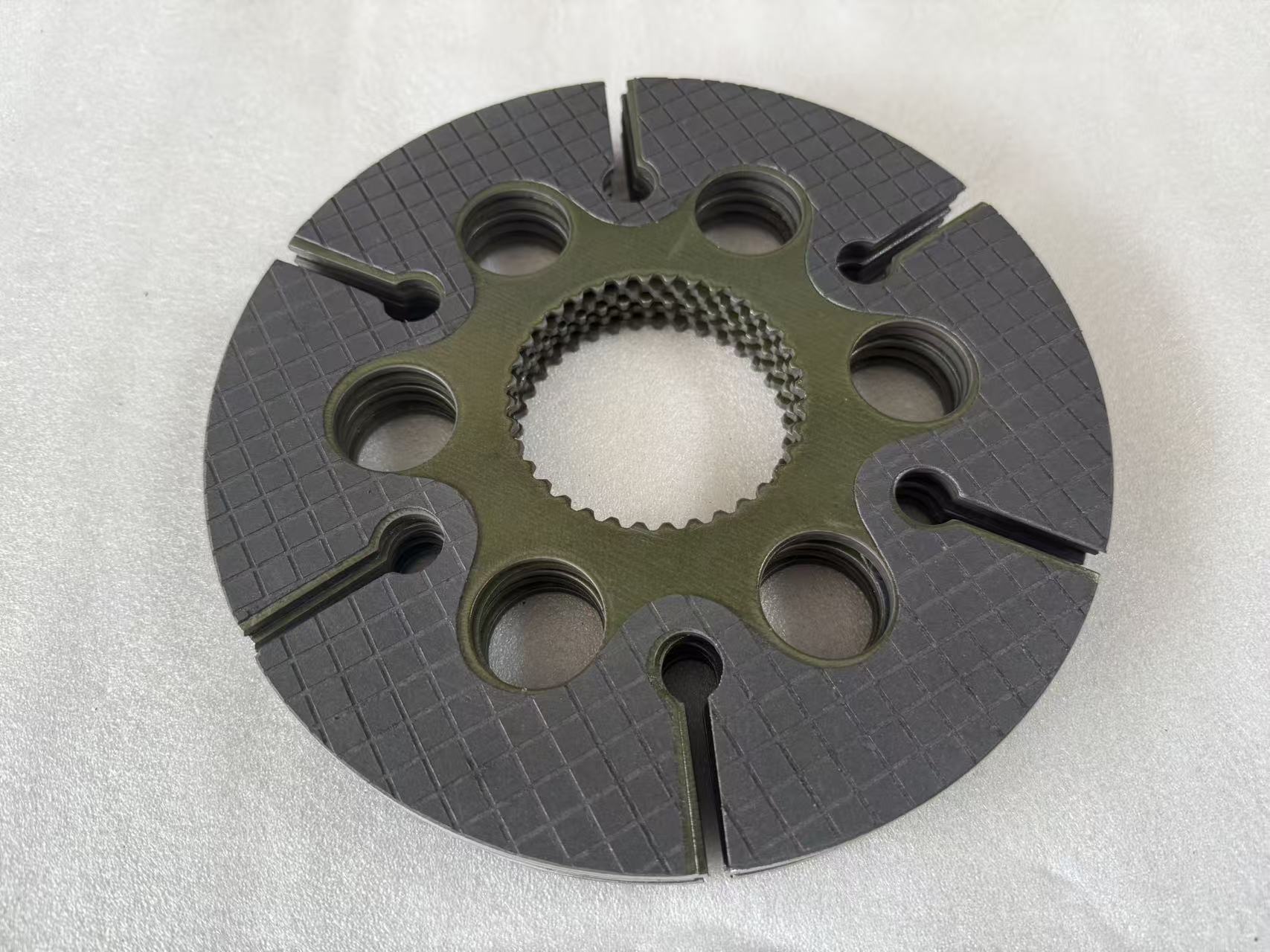

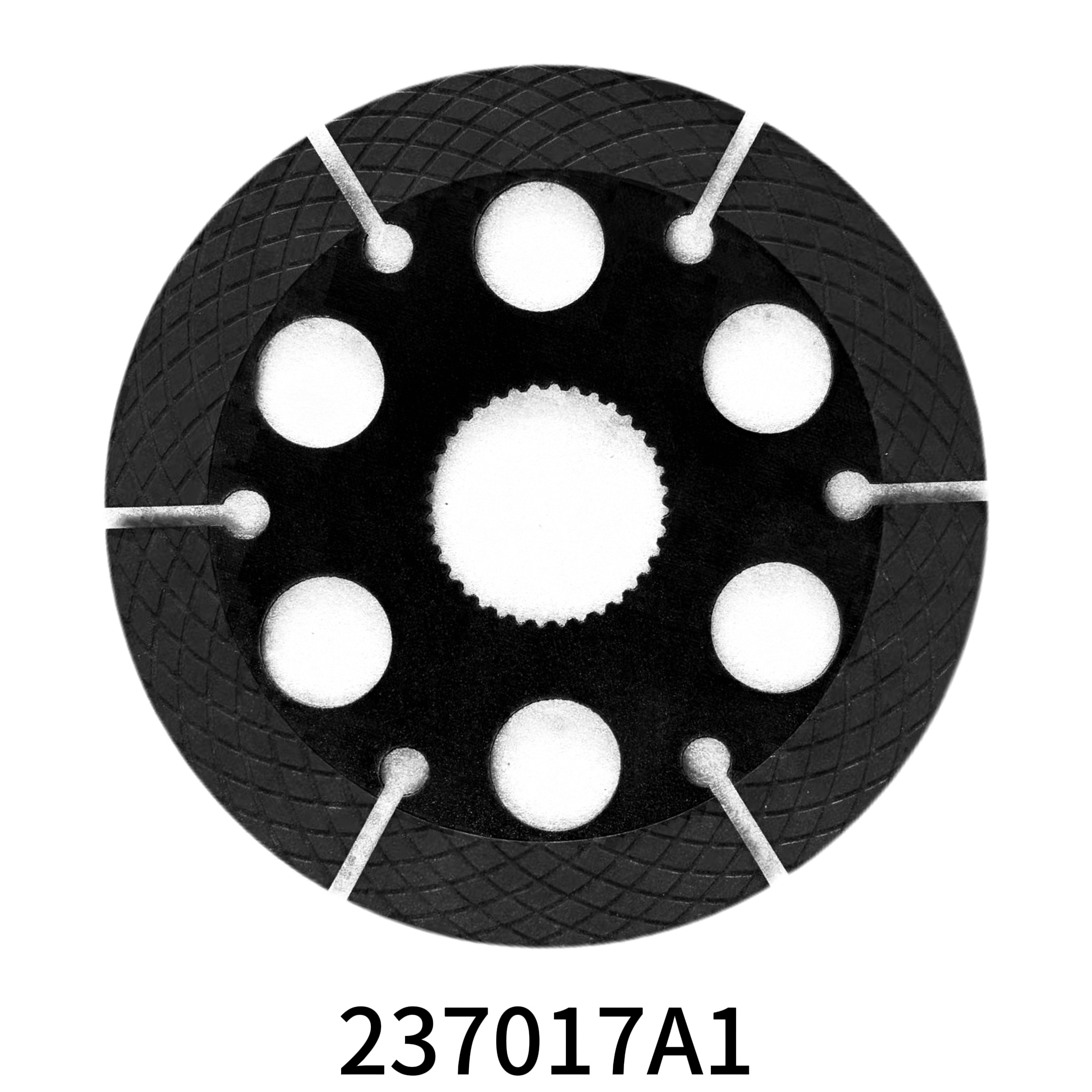

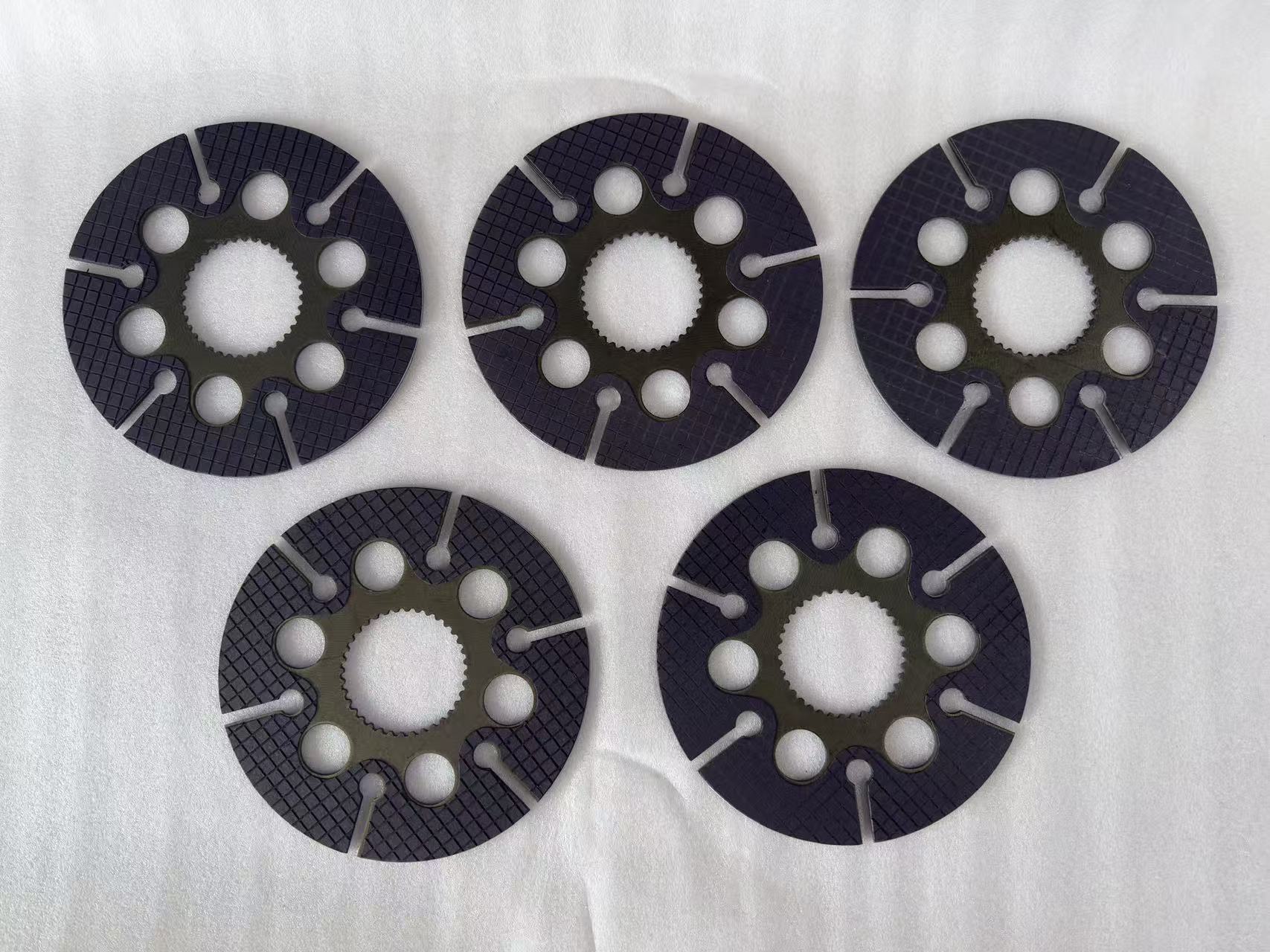

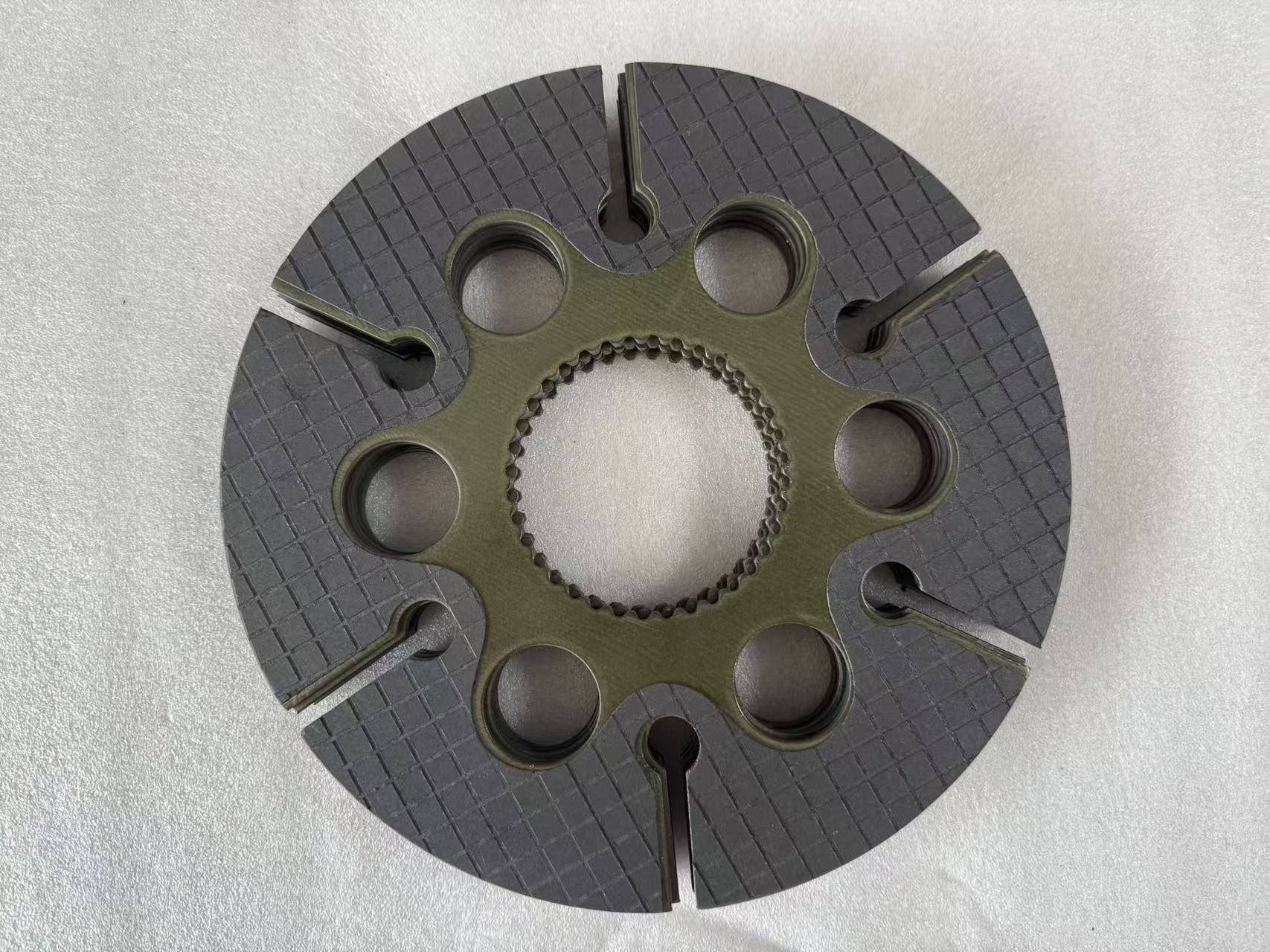

The 237017A1 fren diski CASE 580 ve 590 Super L ve Super M serisi bekolu yükleyicilerin arka aks fren sisteminde kullanılan ıslak çok diskli bir sürtünme diskidir. Kağıt esaslı bu sürtünme diski, nihai tahrik güneş dişlisi grubu içinde Hy-Tran hidrolik şanzıman yağına daldırılmış olarak çalışır ve mükemmel ısı dağılımı ve uzun servis ömrü ile güvenilir servis frenlemesi sağlar.
Ayrıca çapraz referans olarak W890120 (Raybestos Powertrain parça numarası), 237017A1 sürtünme diski, fren göbeği ile kavrayan ve frenleme torkunu sabit mahfazadan dönen aksa aktaran 36 iç spline dişine sahiptir. Islak disk tasarımı, fren bileşenlerini şantiyelerde karşılaşılan kir, su ve aşındırıcı maddelerden koruyarak kuru fren sistemlerine kıyasla önemli ölçüde daha uzun servis aralıkları sağlar.
Uyumlu modeller arasında CASE 580LE, 580LPS, 580LSP, 580LXT, 580SLE, 580SM, 590L, 590SL, 590SLE, 590SM, 590LSP ve 590L bekolu yükleyiciler bulunmaktadır. Fren sistemi ayak pedalı ile hidrolik olarak çalıştırılır ve direksiyon desteği için bağımsız olarak veya servis frenlemesi için birleşik olarak kullanılabilir.
Teknik Özellikler
| Parametre | Şartname |
|---|---|
| Parça Numarası | 237017A1 |
| Satış Sonrası Çapraz Referans | W890120 (Raybestos), 237017A1-A |
| Bileşen Tipi | Islak çok diskli fren sürtünme diski |
| Sürtünme Malzemesi | Kağıt esaslı ıslak sürtünme malzemesi |
| Çekirdek Malzeme | Çelik destek plakası |
| Dış Çap | 272 mm (10.709 inç) |
| İç Çap | 71,1 mm (2,795 inç) |
| Kalınlık (Yeni) | 4,9 mm (0,197 inç) |
| Spline Tipi | İç diş |
| Spline Diş Sayısı | 36 diş |
| Ağırlık | Yaklaşık 1,36 kg (3 lb) |
| Fren Sistemi Standardı | Islak çok diskli fren sistemi |
| Gerekli Sıvı | Islak fren sürtünme düzenleyicili Hy-Tran hidrolik şanzıman yağı |
| Kaynak | Çin malı |
| Garanti | 6 ay |
Kağıt Esaslı Sürtünme Malzemesi Bileşimi
237017A1 gibi ıslak fren disklerinde kullanılan kağıt esaslı sürtünme malzemesi tipik olarak aşağıdaki bileşenlerden oluşur:
| Bileşen | Oran | Fonksiyon |
|---|---|---|
| Lifler (aramid, karbon, kompozit) | 45-55% | Yapısal takviye, mukavemet |
| Fonksiyonel katkı maddeleri | ~20% | Sürtünme düzenleyicileri, performans artırıcılar |
| Dolgu maddeleri (alümina, silika, pigmentler) | Denge | Sürtünme katsayısı ayarı, aşınma direnci |
| Reçine bağlayıcı (emprenye edilmiş) | 23-30% | Lifleri ve dolgu maddelerini birbirine bağlar |
Kağıt sürtünme malzemesinin gözenekli yapısı, yağın diskten akmasına izin vererek soğumaya yardımcı olur ve frenleme etkinliğini azaltabilecek hidrodinamik yağ filmi oluşumunu önler. Kağıt esaslı malzemeler kararlı sürtünme katsayıları, düşük gürültü ve eşleşen çelik yüzeylerde nazik aşınma sağlar.
Tipik Performans Parametreleri
| Parametre | Tipik Değer | Standart Referans |
|---|---|---|
| Özgül Basınç | 1,0-3,0 MPa | Tipik çalışma aralığı |
| Kayma Hızı | 25 m/s'ye kadar | Tasarım limiti |
| Yağ Sıcaklığı | 100 derece C'ye kadar | Normal çalışma aralığı |
| Dinamik Sürtünme Katsayısı | 0,11'den büyük veya eşit | Islak, yağa daldırılmış |
| Statik Sürtünme Katsayısı | 0,13'e eşit veya daha büyük | Islak, tamamen devrede |
| Aşınma Oranı | 5 x 10^-8 cm^3/J değerine eşit veya daha küçük | GB/T standartlarına göre |
Kağıt esaslı ıslak sürtünme malzemeleri için ilgili standartlar arasında GB/T 13826-2008, GB/T 21955-2008 (traktör ve ormancılık makineleri kağıt esaslı sürtünme diskleri), GB/T 37208-2018 ve GB/T 15141-2009 (ıslak kavrama sürtünme elemanı test yöntemleri) yer almaktadır.
Islak Çok Diskli Fren Sistemi
CASE Super L ve Super M serisi kazıcı yükleyiciler bir hidrolik olarak tahrik edilen ıslak çok diskli fren sistemi arka aks içinde, nihai tahrik güneş dişlisine monte edilmiştir. Bu tasarım, daha eski CASE kazıcı yükleyici modellerinde (480C, 580C, 580D serisi) kullanılan kuru fren sistemlerine kıyasla üstün performans ve dayanıklılık sağlar.
Sistem Tasarım Özellikleri
| Özellik | Açıklama |
|---|---|
| Fren Tipi | Islak çok diskli fren |
| Montaj Konumu | Nihai tahrik güneş dişlisi, arka aks muhafazası içinde |
| Çalıştırma | Hidrolik piston, ayak pedalı ile çalıştırılır |
| Çalışma Sıvısı | Islak fren sürtünme düzenleyicili Hy-Tran hidrolik şanzıman yağı |
| Toplam Fren Alanı | Yaklaşık 1.440 cm^2 |
| Fonksiyon | Direksiyon desteği için bağımsız, servis freni için birleşik |
| M Serisi Avantajı | M serisindeki harici ıslak disk tasarımı, aks sökülmeden fren servisine olanak tanır |
Çalışma Prensibi
- Fren uygulaması: Fren pedalına basıldığında hidrolik basınç fren pistonuna yönlendirilir ve bu piston, dönüşümlü sürtünme diski (237017A1) ve çelik ayırıcı plaka yığınını sıkıştırır.
- Tork aktarımı: Kağıt malzeme ile çelik yüzeyler arasındaki sürtünme, aks miline kamalı olan fren göbeğini yavaşlatır ve durdurur.
- Soğutma: Frenleme sırasında oluşan ısı, çevredeki Hy-Tran yağı tarafından absorbe edilir. Yağ dolaşır ve uzun süreli veya tekrarlanan frenleme sırasında bile aşırı ısınmayı önlemeye yardımcı olur.
- Bırakma: Pedal basıncı kaldırıldığında hidrolik basınç düşer ve piston geri döner. Yaylar disk yığınını ayırarak minimum sürtünme ile serbest dönüşe olanak tanır.
- Park freni: Sistem, belirli model konfigürasyonuna bağlı olarak yay uygulamalı, hidrolik bırakmalı park freni işlevselliğini de içerebilir.
Sıvı ile ilgili kritik not: Her zaman doğru ıslak fren sürtünme düzenleyicisine sahip CASE onaylı Hy-Tran veya eşdeğer hidrolik transmisyon yağı kullanın. Universal transmisyon sıvısı veya DOT fren sıvısı gibi yanlış sıvıların kullanılması sürtünme disklerinin camsılaşmasına neden olarak fren sürtünmesi, gürültü ve azalmış performansla sonuçlanacaktır.
Ağır ekipman aktarma organı sistemleri hakkında ek teknik bilgi için bkz. nihai tahrik sistemi kılavuzu ve merkez mafsal analizi.
Uyumlu Kazıcı Yükleyici Modelleri
CASE 580 Serisi
| Model | Seri | Notlar |
|---|---|---|
| 580LE | Super L | Islak çok diskli fren sistemi |
| 580LPS | Super L | LPS konfigürasyonu |
| 580LSP | Super L | LSP konfigürasyonu |
| 580LXT | Super L | LXT konfigürasyonu |
| 580SLE | Super L | SLE konfigürasyonu |
| 580SM | Super M | M serisi (seri numarasını doğrulayın) |
CASE 590 Serisi
| Model | Seri | Notlar |
|---|---|---|
| 590L | L Serisi | Temel 590L modeli |
| 590LSP | Super L | LSP konfigürasyonu |
| 590SLE | Super L | SLE konfigürasyonu |
| 590SL | Super L | Super L modeli |
| 590SM | Super M | N8C508500 seri numarasına kadar olan Seri I/II |
Not: 237017A1 sürtünme diski, daha eski Super L ve erken Super M modellerinde kullanılır. Daha sonraki Super M ve M Seri 2 modelleri 237021A1 sürtünme disklerini kullanabilir. Her zaman makinenizin seri numarasına ve parça kataloğuna göre doğrulama yapın. Fren servis kiti 243894A1, komple bir fren revizyonu için 4 adet 237017A1 sürtünme diski ile çelik plakalar ve yaylar içerir.
Bakım ve Servis Ömrü
Bakım Kılavuzları
| Servis Kalemi | Sıklık | 5. Teknik Özellikler |
|---|---|---|
| Yağ seviyesi kontrolü | Günlük / vardiya öncesi | Şanzıman / hidrolik yağ seviyesini kontrol edin; düşükse tamamlayın |
| Fren performansı kontrolü | Günlük / vardiya öncesi | Fren pedalı hissini, tutma gücünü ve direksiyon frenlerini test edin |
| Yağ ve filtre değişimi | Servis kılavuzu programına göre | Hy-Tran yağını ve filtreleri belirtilen aralıklarla değiştirin |
| Fren muayenesi | Gerektiğinde | Fren performansı düştüğünde, yağ kirlenme gösterdiğinde veya büyük servis aralıklarında |
Tipik Servis Ömrü
CASE Super L/M bekolu yükleyicilerdeki ıslak fren diskleri, normal koşullar altında servis veya değişim gerektirmeden önce tipik olarak 6.000 ila 8.000 çalışma saati dayanır. Ancak bu genel bir referanstır ve gerçek servis ömrü aşağıdakilere bağlı olarak önemli ölçüde değişir:
- Çalışma koşulları: Dur-kalk işleri, engebeli arazi ve ağır yükleme aşınmayı hızlandırır
- Operatör tekniği: Düzgün çalıştırma ve inching pedalının doğru kullanımı fren ömrünü uzatır
- Sıvı bakımı: Temiz, doğru spesifikasyonda Hy-Tran yağı sürtünme malzemesini korur
- Çalışma ortamı: Tozlu veya kirli koşullar, contalar arızalanırsa yağı kirletebilir ve aşınmayı hızlandırabilir
- Yük faktörleri: Ağır kazma ve kamyon yükleme döngüleri daha sık frenleme gerektirir
Değişim Göstergeleri
237017A1 fren disklerini şu durumlarda değiştirin:
- Tutma basıncı kaybı: Frenler yokuşlarda veya yükleme sırasında güvenli şekilde tutmuyor
- Artan pedal hareket mesafesi: Fren pedalı devreye girmeden önce daha fazla yol alıyor
- Azalan fren performansı: Daha uzun durma mesafeleri veya süngerimsi pedal hissi
- Yağ kirlenmesi: Şanzıman yağı ince metal parçacıklar içeriyor veya yanık koku var
- Görsel inceleme: Servis sırasında disklerin minimum kalınlığın altında, camsılaşmış veya ısı hasarı görmüş olduğu tespit edildi
- Fren gürültüsü: Frenleme sırasında olağandışı taşlama veya takırtı sesi
Bizim yedek parça seçimi ve bakım kılavuzu inşaat ekipmanı bileşenleri için ek sistematik muayene prosedürleri sunar.
Değişim Prosedürü ve Muayene
CASE 580/590 Super L/M bekolu yükleyicilerde ıslak fren servisi, doğru prosedüre, doğru sıvı spesifikasyonuna ve tüm bileşenlerin kapsamlı muayenesine dikkatli bir şekilde uyulmasını gerektirir.
Teknisyen Muayene Kontrol Listesi
| Bileşen | Muayene Kriterleri | Şu Durumda Değiştirin |
|---|---|---|
| Sürtünme diskleri (237017A1) | Sürtünme malzemesi kalınlığını ölçün; yüzey durumunu kontrol edin; camsılaşma, çatlak, delaminasyon veya yağ doygunluğu arayın | Minimum kalınlığın altında aşınmış, çatlamış, camsılaşmış, delamine olmuş veya yağ emmiş |
| Çelik ayırıcı plakalar | Düzlüğü, yüzey çiziklerini, ısı renk değişimini ve spline/tırnak durumunu kontrol edin | Çizilmiş, eğrilmiş, ısı hasarı görmüş (mavi/kahverengi) veya spline'ları aşınmış |
| Spline dişleri (36 diş) | 36 iç spline dişinin tamamını aşınma, kırılma veya yuvarlanma açısından muayene edin | Dişler önemli ölçüde aşınmış, kırılmış veya yuvarlanmış |
| Fren pistonu | Piston deliğini, contaları ve serbest hareketi muayene edin | Çizilmiş delik, sızdıran contalar veya sıkışan piston |
| Keçeler ve O-ringler | Tüm keçelerin durumunu, sertliğini ve aşınmasını kontrol edin | Sızdırıyor, sertleşmiş, çatlamış veya oluk açılmış |
| Fren yayları | Serbest uzunluğu ve gerginliği kontrol edin; kırık veya deforme olmuş yayları arayın | Zayıflamış, kırılmış veya kalıcı olarak deforme olmuş |
| Hidrolik yağ | Yağ seviyesini, durumunu ve kirlenmeyi kontrol edin | Düşük, kirlenmiş, yanık kokulu veya yanlış tip |
Anahtar Tork Spesifikasyonları (Referans)
| Bağlantı elemanı | Tork Aralığı |
|---|---|
| Arka fren muhafazası vidaları | 204-245 Nm |
| Tapa | 27-34 Nm |
| Sağ taraf somunu | 406 Nm |
| Aks mili vidaları | 554-626 Nm |
| Arka aks montaj vidaları (Sol/Sağ) | 190-231 Nm |
| Ön flanş vidaları | 136-170 Nm |
| Arka aksın şasiye bağlantı cıvataları | 800 Nm |
Not: Kesin tork değerleri ve prosedürler için her zaman spesifik modelinize ve seri numaranıza uygun resmi CASE servis kılavuzuna başvurun.
Fren Servis Kitleri ve Çapraz Referanslar
| Kit / Parça Numarası | İçerik | Başvuru |
|---|---|---|
| 237017A1 | Tek sürtünme diski (bu ürün) | 590 Super L, 590 Super M (erken) |
| 243894A1 | 4x 237017A1 sürtünme diski + 6x harici dişli fren plakası + 6x küçük yay + 6x büyük yay | 590 Super L / erken Super M için komple fren servis kiti |
| 237021A1 | Tek sürtünme diski (sonraki versiyon) | 570LXT, 570MXT, 580L Seri 2, 580M, 580SM, 585G, 586G, 588G |
| 243900N1 | 4x 237021A1 sürtünme diski | Geç model Super L/M fren servis kiti |
| W890120 | Fren sürtünme diski (Raybestos) | 237017A1 için aftermarket çapraz referans |
Uyumluluk Doğrulaması
237017A1 fren disklerini sipariş etmeden önce aşağıdakileri doğrulayın:
- Makine modeli: Kazıcı yükleyicinizin 580/590 Super L veya erken Super M serisi olduğunu doğrulayın
- Fren tipi: Islak çok diskli frenleri doğrulayın (C/D serisinde kullanılan kuru frenler değil)
- Seri numarası: Seri numarasını parça kataloğuyla karşılaştırın – erken Super M 237017A1 kullanır, sonraki modeller 237021A1 kullanabilir
- Parça numarası: 237017A1 veya W890120 ile çapraz referans yapın
- Miktar: Her fren tarafı tipik olarak 4 sürtünme diski kullanır; her iki taraf için toplam 8 disk
- Komple kit: Tam fren yenilemesi için, çelik plakalar ve yaylar içeren 243894A1 kitini sipariş etmeyi düşünün
Uyumluluk konusunda emin değilseniz, makine modelinizi ve seri numaranızı bize gönderin; doğru parça kataloğuyla uyumluluğu doğrulamanıza yardımcı oluruz.
Sipariş ve Tedarik Bilgileri
| Parametre | Detay |
|---|---|
| Parça Numarası | 237017A1 |
| Çapraz Referans | W890120 (Raybestos) |
| Ürün | Islak çok diskli fren sürtünme diski (kağıt esaslı) |
| Uyumlu Ekipman | CASE 580LE/LSP/LXT/SLE/SM, 590L/SL/SLE/SM kazıcı yükleyiciler |
| Sürtünme Malzemesi | Kağıt esaslı ıslak sürtünme malzemesi |
| Spline Dişleri | 36 iç diş |
| Kaynak | Çin malı |
| Garanti | 6 ay |
| Minimum Sipariş | 1 adet |
| Birim Fiyat | Pazarlık edilebilir (fiyat teklifi için iletişime geçin) |
| Toptan Fiyatlandırma | 50+ adetlik siparişler için temin edilebilir |
| Teslim Süresi | 1-5 iş günü |
| Aylık Kapasite | 1.000 adet |
| Paketleme | Nötr ihracat ambalajı / ahşap kasalar |
| Ödeme Yöntemleri | T/T, PayPal, Western Union |
Çin'den dünya çapında çeşitli lojistik seçenekleriyle gönderim yapıyoruz: ekspres kurye (Güneydoğu Asya'ya 5-10 gün), hava kargo (7-14 gün) ve deniz kargo (15-30 gün). Hem tek parça numune siparişleri hem de parça bayileri, kiralama şirketleri ve tamir atölyeleri için toplu siparişler kabul edilmektedir.
