説明
製品概要

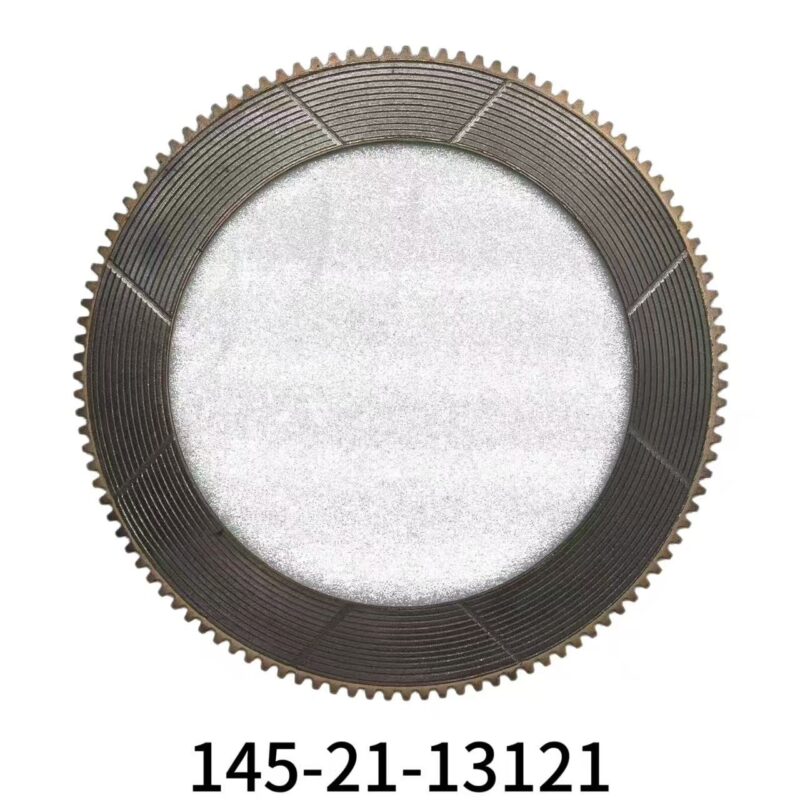

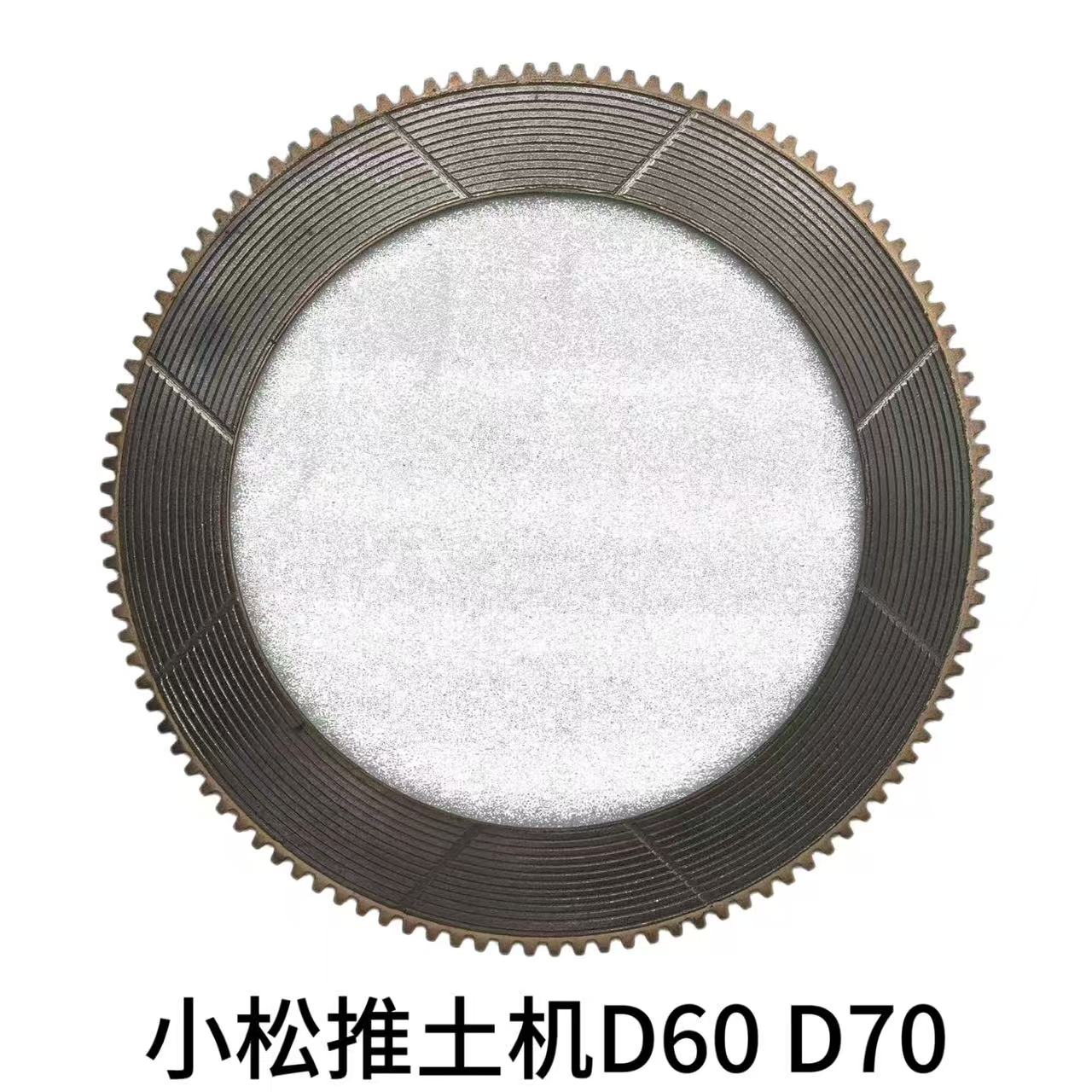

The 145-21-13131 ステアリングクラッチフリクションプレート コマツD60およびD70シリーズブルドーザーの湿式ステアリングクラッチシステムにおける重要な摩耗部品です。このバイメタル摩擦ディスクは、鋼製セパレータプレート（145-22-13132）と交互に配置され、ベベルギヤシャフトから各トラックのファイナルドライブアセンブリへエンジントルクを伝達し、ステアリング操作のために動力を切断します。.
145-21-13131フリクションプレートは、以前の部品番号（145-21-13121：D60A/D65A/D65P用バイメタル摩擦ディスクを含む）を代替するものであり、コマツクローラドーザーのD60、D65、D70ファミリーに対応しています。油浸（湿式）クラッチ操作用に設計されており、循環油が摩擦面を冷却し、摩耗粒子を除去することで、延長された使用寿命を実現します。.
適合機種シリーズには、コマツD60（D60A、D60E、D60P、D60PL）、D65（D65A、D65E、D65S、D65P、D65PX、D65WX）、およびD70（D70、D70LE）クローラドーザーが含まれます。ご注文前に、必ずお客様の機種とシリアル番号との適合性をご確認ください。.
材料組成および構造
このフリクションプレートは、 銅基粉末冶金（焼結青銅）摩擦材 を鋼製コアプレートに接合したものを使用しており、一般にバイメタル構造と呼ばれています。製造プロセスは、一貫した材料特性を実現するために、業界標準の粉末冶金技術に準拠しています。.
一般的な銅基摩擦材の組成
| 構成部品 | 含有量範囲 | Function |
|---|---|---|
| 銅（Cu） | 60-70 wt% | 主要マトリックス – 高い熱伝導率、延性 |
| 鉄（Fe） | 5-15 wt% | 強化相、耐摩耗性の向上 |
| スズ（Sn） | 5-15 wt% | 焼結温度の低下、固溶体強化 |
| 鉛（Pb） | 5-15 wt% | 固体潤滑剤、なじみ性の向上 |
| 二酸化ケイ素（SiO2） | 1-5 wt% | 研磨成分、摩擦係数の増加 |
| 炭素／黒鉛（C） | 1-5 wt% | 固体潤滑剤、スティックスリップ挙動の低減 |
物理的および性能特性
| 特性 | 代表値 | 意義 |
|---|---|---|
| 密度 | 5.5-6.0 g/cm3 | 焼結材料の品質と気孔率を示す |
| 硬さ（HB） | 15-60ブリネル | 耐摩耗性となじみ性のバランス |
| 湿式静摩擦係数 | 0.12-0.14 | 完全係合時の保持トルクを決定 |
| 湿式動摩擦係数 | 0.08-0.12 | スリップ条件下でのトルク伝達を支配 |
| 最高動作温度 | 300-350 deg C（連続） | 銅マトリックスが構造的完全性を維持 |
| 熱伝導率 | 高い（銅マトリックス） | 急速な放熱がグレージングを防止 |
三層複合構造 – 鋼製バッキングプレート 構造的剛性とスプライン強度用、, 遷移層 冶金結合用、および 焼結銅摩擦層 トルク伝達用 – 信頼性の高いウェットクラッチ性能のために両材料の最良の特性を組み合わせています。.
ウェットステアリングクラッチシステムの動作
コマツD60/D70シリーズは、 ウェット多板ステアリングクラッチおよびブレーキシステム. を採用しています。各履帯は独自のステアリングクラッチパックを介して駆動され、クラッチパックは常に潤滑油に浸されています。クラッチパックは、交互に配置された摩擦ディスク（アウタードラムにスプライン結合）と鋼製セパレータプレート（インナーハブにスプライン結合）で構成されています。.
動作モード
- 前進/後進駆動（クラッチ接続）： 油圧またはスプリング力がプレートスタックを圧縮し、摩擦材が鋼面に密着します。トルクはベベルギヤからクラッチを経てファイナルドライブおよび履帯に伝達されます。.
- 操向（クラッチ切断）： ステアリングレバーを引くと、リリース機構がクラッチスプリングを圧縮してプレートスタックを分離します。該当する履帯が動力から切り離され、減速または停止する一方、反対側の履帯は駆動を続けるため、機械が旋回します。.
- 制動： クラッチ切断後、レバーをさらに操作するとステアリングブレーキが作動し、急旋回や坂道での保持のために履帯に確実な制動力を付与します。.
ウェットクラッチ設計の利点
- 油冷により長時間のスリップ時の摩擦熱を放散
- 潤滑によりドライクラッチと比較して摩耗速度を大幅に低減
- 密閉環境により部品を汚れやコンタミネーションから保護
- 温度範囲にわたって安定した摩擦性能
- 適切なオイルメンテナンスにより長いサービス間隔を実現
建設機械のドライブトレインシステムに関する追加の技術的背景については、こちらをご覧ください ファイナルドライブシステムガイド および センタジョイント診断分析.
メンテナンスおよびサービス間隔
ステアリングクラッチシステムの適切なメンテナンスは、摩擦プレートの寿命と機械全体の信頼性に直接影響します。.
| サービス間隔 | メンテナンス作業 | 要点 |
|---|---|---|
| 250時間ごと | クラッチオイルのレベルと状態を確認 | 不足時は補充；金属粒子や焦げ臭がないか点検 |
| 500時間ごと | クラッチオイルをサンプリングして分析 | 金属粒子含有量が摩耗速度を示す |
| 1,000時間ごと | ステアリングクラッチの動作を点検 | スリップ、異音、ステアリングの片寄りがないか確認 |
| 2,000～3,000時間ごと | クラッチの完全点検／オーバーホール | 摩擦プレートの厚さを測定；摩耗時は交換 |
注記： サービス間隔は使用条件に基づいて調整する必要があります。鉱山、岩石押し、急斜面での作業など過酷な用途で使用される機械は、クラッチの摩耗が加速し、より頻繁な点検が必要となります。過酷用途の間隔は1,500～2,000時間に短縮される場合があります。.
摩擦プレート寿命に影響する要因
- 使用条件： 重負荷、頻繁な操向、急峻な地形は摩耗を増大させる
- オイルの状態： 汚染または劣化したオイルは摩耗を加速させる；推奨交換間隔に従うこと
- オペレータの操作技術： クラッチスリップを最小限に抑えた滑らかな操作が寿命を延ばす
- 油温： 過熱したオイルは潤滑性能を失い、摩擦材を損傷する
- 機械の調整： ステアリングリンケージの適切な調整により完全な接続と切断を確保
点検および交換基準
ステアリングクラッチのサービスを実施する際は、以下の部品を点検し、必要に応じて交換してください：
| 構成部品 | 点検基準 | 以下の場合に交換 |
|---|---|---|
| 摩擦ディスク（145-21-13131） | 摩擦材の厚さを測定し、表面状態を検査する | 最小厚さ以下に摩耗、亀裂、光沢化、層間剥離、または汚染がある場合 |

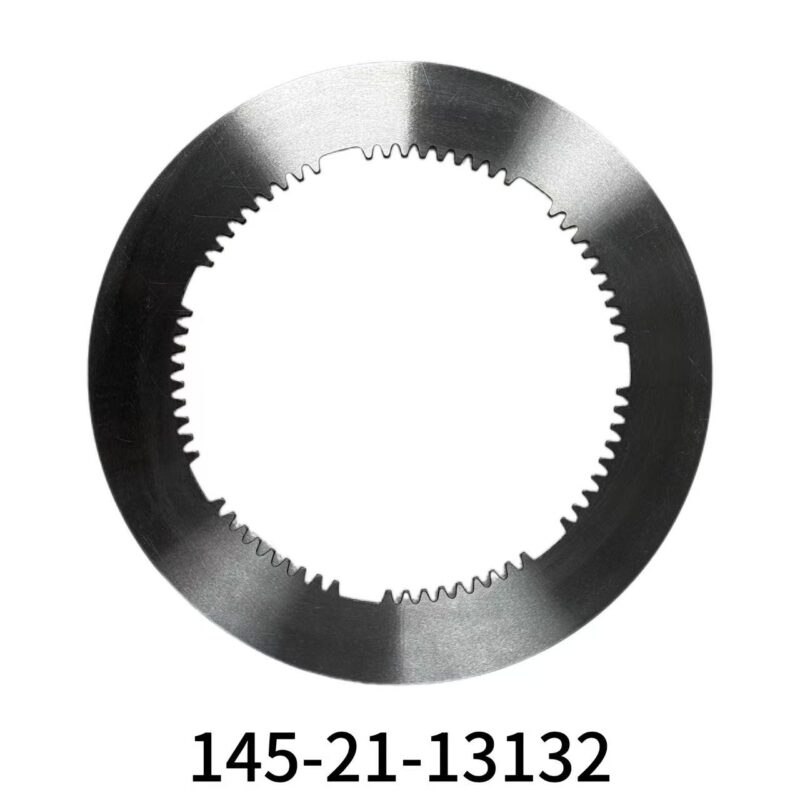

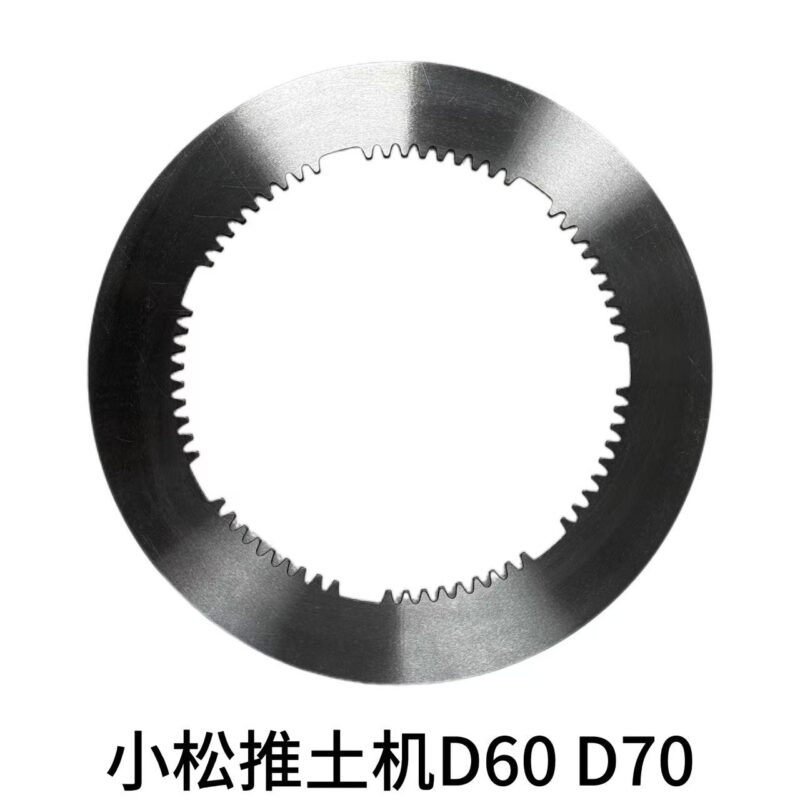

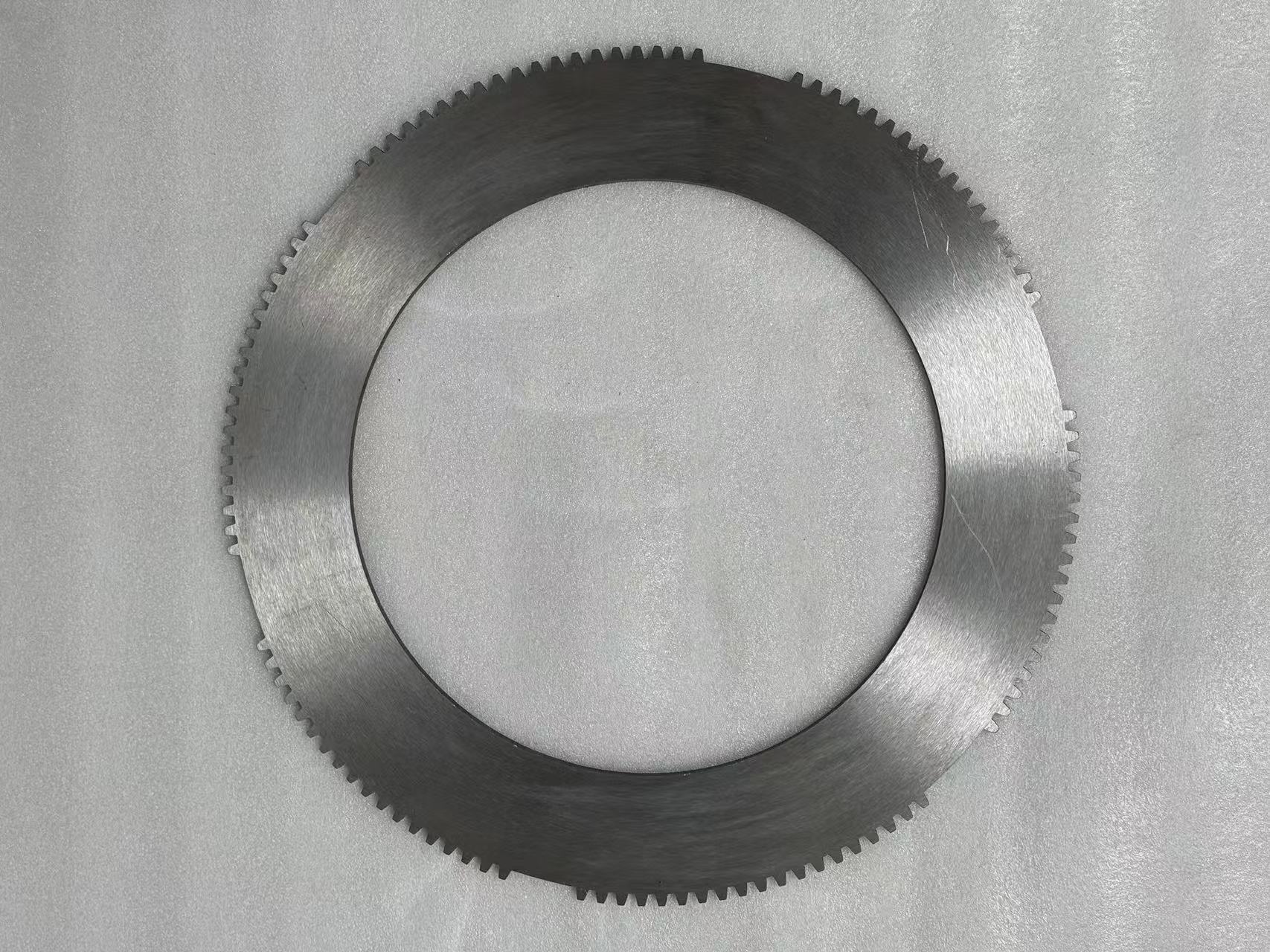

| スチールセパレータプレート（145-21-13132） | 平坦度、表面の傷、熱変色、スプライン摩耗を確認する | 傷、反り、熱損傷（青/茶色）、またはスプラインの摩耗がある場合 |
| プレッシャープレート／プラテン | 摩擦面と平坦度を検査する | 傷、限界を超えた摩耗、または反りがある場合 |
| クラッチピストンシール | 漏れ、硬度、表面状態を確認する | 漏れ、硬化、亀裂、または溝の発生 |
| リターンスプリング | 自由長を測定し、張力を試験する | 弱っている、破損している、または完全な解放が得られない場合 |
| クラッチドラム／ハブ | スプラインを検査し、亀裂と摩耗を確認する | スプライン摩耗、亀裂、または寸法摩耗 |
| レリーズベアリング | 円滑な回転とガタを確認する | 異音、粗い回転、または過大なガタがある場合 |
重要なルール： 必ず交換してください 摩擦ディスクの完全なセットを クラッチ片側につき。新しい摩擦プレートと摩耗した摩擦プレートを絶対に混在使用しないでください – これにより圧力分布が不均一になり、新しいプレートの摩耗が加速し、トルク伝達が低下します。最良の結果を得るには、摩擦プレートとスチールプレートを完全なクラッチキットとして一緒に交換してください。.
当社の 交換部品の選定とメンテナンスガイド 建設機械コンポーネントの追加の体系的な点検手順を提供します。.
クラッチキットの構成部品と部品番号
D60/D70シリーズブルドーザーのステアリングクラッチを完全にオーバーホールする場合、通常以下の構成部品が関係します：
| 部品番号 | 説明 | 備考 |
|---|---|---|
| 145-21-13131 | 摩擦ディスク／プレート | 主要な摩耗部品 – 本製品 |
| 145-21-13132 | スチールセパレータプレート／ディスク | 相手側スチールプレート；145-21-13130を置き換えます |
| 145-21-13121 | バイメタル摩擦ディスク（旧型） | D60A/D65A/D65P用の旧バージョン |
| 141-21-00523 | ステアリングクラッチアセンブリ | 完全なクラッチアセンブリ（完全交換用） |
| 659592C1 | ステアリングクラッチプレート | 代替／クロスリファレンスプレート |
注記： クラッチ片側あたりの摩擦プレートとスチールプレートの正確な枚数は、特定のモデル、車体番号、クラッチ構成によって異なります。必ず公式の小松部品カタログで機械のシリアル番号と照合するか、分解時にプレートを数えてください。一部の構成では、片側あたり10～14枚の摩擦ディスクを使用する場合があります。.
互換性確認
注文前に、お使いの機器との互換性を確認してください：
- 機械モデル： お使いのブルドーザーがD60、D65、またはD70シリーズであることを確認してください
- シリアル番号： 正しい部品カタログを照合できるよう、機械のシリアル番号をご提供ください
- 部品番号： 145-21-13131を既存の摩擦プレートの番号（外周エッジに刻印されている場合があります）と照合してください
- クラッチタイプ： 湿式ステアリングクラッチ（D60/D70シリーズ標準）であることを確認してください
- 数量： 片側あたりのプレートを数え、両側分として2を掛けてください；必要に応じて予備を注文してください
適合性について不明な点がある場合は、機械のモデルとシリアル番号をお送りください。ご注文の発送前に互換性を確認いたします。.
注文および供給情報
| パラメータ | 詳細 |
|---|---|
| 部品番号 | 145-21-13131 |
| 関連品番 | 145-21-13132（スチールセパレータプレート） |
| 適合機種 | 小松 D60、D65、D70シリーズ クローラブルドーザー |
| 素材 | 鋼芯上の銅基粉末冶金（焼結青銅） |
| 原産地 | 中国製 |
| 保証 | 6ヶ月 |
| 最小注文数量 | 1個 |
| 単価 | 応相談（見積もりについてはお問い合わせください） |
| 大量購入価格 | 50個以上のご注文に対応可能です |
| リードタイム | 1～5営業日 |
| 月間生産能力 | 1,000件 |
| パッケージング | ニュートラル輸出梱包 / 木製ケース |
| 支払い方法 | T/T、PayPal、Western Union |
中国から世界中に出荷しており、複数の物流オプションがあります：速達便（東南アジアまで5～10日）、航空便（7～14日）、船便（15～30日）。1点のサンプル注文とコンテナ単位の大量注文の両方を受け付けています。.
当社の完全な 農業用ローダーおよび建設機械部品カタログ または、以下をお読みください 信頼できる部品サプライヤーを評価するためのガイド ご購入前に。.
