产品概述

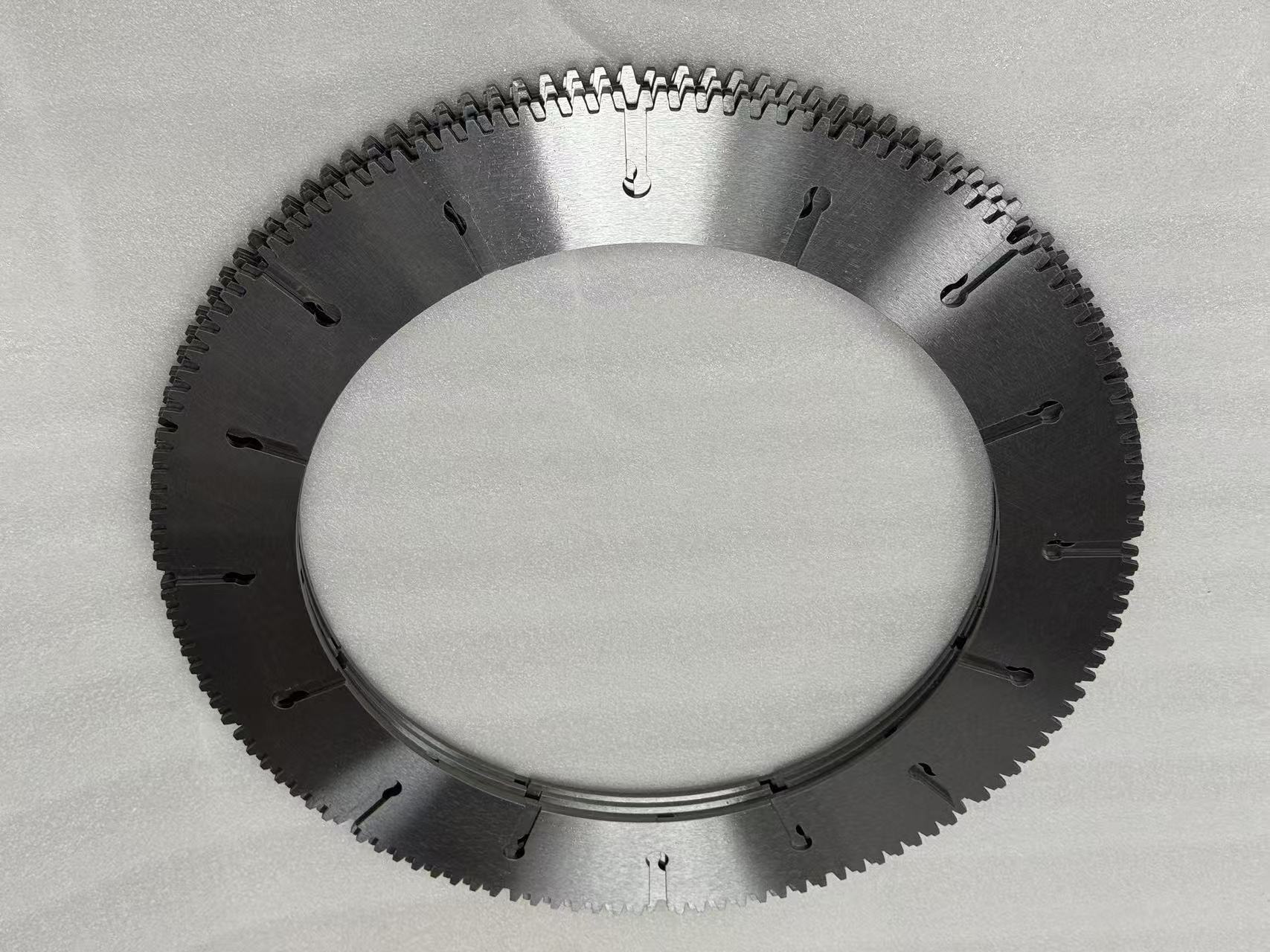

该 Caterpillar D9N / D10N推土机转向离合器摩擦片（106-7438） 是Cat D9N和D10N系列履带式拖拉机转向离合器系统的关键部件。该重型摩擦盘将动力从变速箱传递至终传动，同时通过两侧履带的离合器接合与分离实现转向控制。.
Cat D9N是一款大型履带式拖拉机，属于 410马力级别 工作重量约为49-55吨，专为重型推土、松土和生产性土方作业而设计。D10N则更大，属于600+马力级别，工作重量约为65-70吨。两台机器均采用Caterpillar成熟的转向离合器和制动系统进行履带转向控制。.
常见应用包括Caterpillar D9N、D10N及相关大型推土机型号。转向离合器摩擦盘与转向离合器壳体内的钢制隔板配合工作，以传递扭矩并控制履带速度以实现转向操作。.
Caterpillar D9N / D10N推土机规格
| พารามิเตอร์ | D9N | D10N |
|---|---|---|
| 发动机功率（净功率） | ~410 HP（306 kW） | ~600+ HP（447+ kW） |
| 工作重量 | ~49-55吨 | ~65-70吨 |
| 铲刀容量 | ~15-22 m³ | ~27-38 m³ |
| 变速箱 | 动力换挡，3 前进 / 3 后退 | 动力换挡，3 前进 / 3 后退 |
| 最终传动 | 行星式终传动 | 行星式终传动 |
| 转向系统 | 转向离合器与制动器 | 转向离合器与制动器 |
| 离合器类型 | 湿式多片转向离合器 | 湿式多片转向离合器 |
| 履带类型 | 重型履带板 | 超重型履带板 |
| 主要应用 | 重型推土、松土、土方作业、采矿 | 采矿、大规模土方作业、采石场 |
注：具体规格因配置、铲刀类型和型号年份而异。请以您特定机器序列号的Caterpillar官方文档为准进行核实。.
相关零件编号
- 106-7438 – 转向离合器摩擦盘总成
- 兼容589、D10N、D9R、58L、59L、59N系列型号
- 交叉参考：6Y-2082、4S-9072（相关离合器片系列）
转向离合器系统
Caterpillar D9N/D10N采用 湿式多片转向离合器和制动系统, ，这是大型履带式拖拉机的传统设计。该系统通过独立控制每条履带的动力实现差速转向。.
转向离合器功能
| 工作状态 | 离合器状态 | 履带行为 |
|---|---|---|
| 直线行驶 | 两侧转向离合器完全接合 | 两条履带均获得全功率；机器直线行驶 |
| 缓转向 | 内侧履带离合器部分分离（打滑） | 内侧履带减速，外侧履带保持速度；机器逐渐转向 |
| 急转向 | 内侧履带离合器完全分离 + 施加制动 | 内侧履带停止或显著减速；机器急转 |
| 反向旋转 | 一个离合器正向接合，另一个反向 | 机器原地旋转（在具备此能力的型号上） |
湿式离合器设计特点
- 油浸式运行： 离合器片在变速箱油中运行以实现冷却和润滑
- 多片堆叠： 多个交替的摩擦片和钢片提供高扭矩容量
- 液压驱动： 离合器活塞由液压压力激活
- 与制动器集成： 转向制动器与离合器协同工作，实现可控转向
- 长使用寿命： 湿式设计相比干式离合器显著延长离合器寿命
- 全封闭式： 防止灰尘、粉尘和水污染
如需了解重型设备驱动系统的更多技术背景，请参阅我们的 终传动系统指南.
转向离合器总成部件
转向离合器总成是一个复杂单元，包含摩擦片、钢片、活塞、轮毂和壳体。.
完整转向离合器总成
| 组件 | 电压 |
|---|---|
| 摩擦片（106-7438） | 通过摩擦传递扭矩；两侧均衬有摩擦材料 |
| 钢制隔板 | 与摩擦片交替排列；提供刚性摩擦表面 |
| 离合器轮毂 | 内花键轮毂连接驱动轴；驱动摩擦片 |
| 离合器鼓/壳体 | 带内花键的外壳体；固定钢片 |
| 离合器活塞 | 液压驱动的活塞，用于压缩制动片叠层 |
| 回位弹簧 | 液压压力解除时释放离合器 |
| 活塞密封件 | 在离合器接合腔室内密封液压压力 |
| 转向制动器 | 与离合器配合使用的制动器总成，用于转向 |
摩擦片结构
- 钢芯： 高强度合金钢芯板，带内花键或外花键
- 摩擦材料： 高性能摩擦衬片（烧结青铜或纸基）粘合于两面
- 花键驱动： 用于扭矩传递的内花键或外花键
- 油槽： 摩擦表面的图案化沟槽，用于油流、冷却和碎屑清除
转向与制动系统操作
完整转向系统协调离合器与制动器操作，实现精确履带控制。.
转向模式
| 转向类型 | 工作方式 | 使用场景 |
|---|---|---|
| 缓转向 | 部分分离内侧转向离合器，允许受控打滑 | 高速大半径转向 |
| 完全转向 | 完全分离内侧离合器并施加转向制动 | 急转弯和机动操作 |
| 原地转向 | 分离内侧离合器，完全施加制动 | 绕停止的履带枢转 |
| 反向旋转 | 一条履带前进，一条履带后退（如配备） | 在极狭窄空间内转向 |
离合器接合顺序
- 分离状态： 回位弹簧将离合器活塞顶回；片组分离；不传递扭矩
- 施加压力： 液压油进入离合器腔室并作用于活塞
- 平稳接合： 活塞压缩片组；随着片组靠拢，摩擦力逐渐增大
- 完全锁止： 片组完全压缩；传递最大扭矩；无打滑
- 释放： 液压压力排出；回位弹簧推回活塞；片组分离
兼容的Caterpillar机型
Caterpillar履带式推土机
| แบบจำลอง | 级别 | 备注 |
|---|---|---|
| D9N | 410马力 / 50吨级 | 主要应用 |
| D10N | 600+马力 / 65吨级 | 主要应用 |
| D9R | 460马力 / 55吨级 | 后期机型 – 检查兼容性 |
| 589 | 吊管机（基于D9） | 吊管机变型 |
| 58L / 59L / 59N | 相关大型推土机/吊管机系列 | 交叉参考应用 |
交叉参考零件编号
- 106-7438 – 摩擦片总成
- 离合器系列中的相关零件：6Y-2082、4S-9072
注意： 转向离合器规格可能因不同机器配置和序列号分界而有所不同。请务必在官方Caterpillar零件目录（零件手册/SIS）中检查您的机器序列号以验证兼容性。.
维护、故障模式与维修
常见转向离合器故障模式
| 问题 | 可能原因 | 症状 |
|---|---|---|
| 离合器打滑 | 摩擦材料磨损、施加压力低、摩擦片釉化 | 机器跑偏、牵引力降低、过热 |
| 接合缓慢 | 密封件磨损、压力低、油流受限 | 转向响应延迟 |
| 接合粗暴 | 摩擦片釉化、钢片翘曲、磨损不均 | 接合离合器时冲击/抖动 |
| 转向失效 | 离合器完全失效、轮毂断裂、无压力 | 无法向一侧转向 |
| 噪音/振动 | 花键磨损、摩擦片损坏、轴承故障 | 运行中异常声响 |
| 油液污染 | 磨损产生的金属颗粒、进水 | 加速磨损、性能下降 |
维护建议
- 变速箱油维护： 定期更换机油和滤清器对离合器寿命至关重要。受污染的机油是导致离合器过早磨损的主要原因。.
- 监控转向性能： 注意转向响应、跑偏或异常噪音的变化
- 检查油液状况： 检查变速箱油中是否有金属颗粒或异常颜色变化
- 正确操作： 避免转向过程中离合器过度打滑；使用正确的操作技术
- 定期检查： 在定期保养间隔内检查离合器调整和功能
- 使用正确的油液： 始终使用Caterpillar推荐的变速箱油
我们的 替换零件选型与维护指南 为重型设备部件提供额外的系统性检查程序。.
转向离合器更换指南
技术人员检查清单
| 组件 | 检查项目 | 更换条件 |
|---|---|---|
| 摩擦片 | 测量摩擦材料厚度；检查是否存在釉化、裂纹、分层、花键磨损 | 磨损低于最小值、开裂、釉化、分层或花键磨损 |
| 钢制隔板 | 检查平面度、划痕、热变色、花键状况 | 拉伤、翘曲、热损伤或花键磨损 |
| 离合器活塞 | 检查密封件、孔壁状况、活动是否顺畅 | 密封件泄漏、孔壁划伤或卡滞 |
| 回位弹簧 | 检查自由长度、状况、张力 | 疲劳、断裂或弹力减弱 |
| 离合器轮毂/鼓 | 检查花键是否磨损、开裂、损坏 | 花键磨损、开裂或损坏 |
| 所有密封件 | 检查活塞密封件、O形圈、垫片 | 硬化、开裂、泄漏或损坏 |
| 变速箱油 | 检查油位、状况、污染情况 | 污染、劣化或液位过低 |
更换最佳实践
- 更换完整离合器组件： 始终同时更换所有摩擦片和钢片
- 更换所有密封件： 在任何离合器维修过程中安装新的活塞密封件和O形圈
- 彻底清洁： 重新组装前清洁所有部件、壳体和油道
- 检查轮毂和鼓： 安装新摩擦片前验证花键状况
- 正确扭矩： 遵循Caterpillar维修手册的扭矩规格
- 磨合期： 新的离合器材料需要磨合以达到最佳性能
- 维修手册： 务必使用官方Caterpillar维修手册获取准确的操作步骤
- 两侧： 考虑同时维修左侧和右侧转向离合器
兼容性验证
在订购D9N/D10N转向离合器摩擦片（106-7438）之前，请确认以下详细信息：
- 机器型号： 确认您的推土机型号（D9N、D10N、D9R、589等）
- 序列号： 准备好您的机器序列号以便进行零件交叉参照
- 离合器类型： 验证湿式多片转向离合器配置
- 侧别： 注明哪一侧（左侧或右侧 – 通常零件相同）
- 摩擦片数量： 计算离合器组件中摩擦片和钢片的数量
- 零件号： 与现有零件编号（106-7438或等效件）进行交叉参考
如不确定适配性，请将您的机器型号和序列号发送给我们，我们将协助验证兼容性。.
订购与供应信息
| พารามิเตอร์ | 详情 |
|---|---|
| 产品 | Caterpillar D9N / D10N推土机转向离合器摩擦片 |
| 零件编号 | 106-7438 |
| 机器兼容性 | Cat D9N、D10N、D9R、589、58L、59L、59N履带式拖拉机 |
| 离合器类型 | 湿式多片转向离合器 |
| 推土机类别 | 400-600+马力 / 50-70吨级大型推土机 |
| แหล่งกำเนิด | ผลิตในประเทศจีน |
| การรับประกัน | 6 เดือน |
| 最小起订量 | 1 ชิ้น |
| 单价 | 面议（联系获取报价） |
| 批量定价 | 可接受50件以上订单 |
| 交货时间 | 1-5个工作日 |
| 月产能 | 1,000 件 |
| บรรจุภัณฑ์ | 中性出口包装/木箱 |
| 付款方式 | T/T、PayPal、Western Union |
我们为卡特彼勒大型推土机提供全系列转向离合器及制动器部件，包括摩擦片、钢制隔板、离合器活塞、回位弹簧、轮毂、鼓轮、密封套件及完整离合器总成。.
我们从中国发往全球，提供多种物流选择：快递（至东南亚5-10天）、空运（7-14天）和海运（15-30天）。接受单件样品订单以及面向零件经销商、维修车间和车队运营商的批量订单。.
