توضیحات
产品概述
该 Caterpillar 773E / 775G / 785G矿用卡车制动摩擦片 是Caterpillar非公路矿用及运输卡车所使用湿式盘式制动系统的关键部件。这些重型摩擦片为前桥和后桥制动器提供可靠的制动性能，确保在极端载荷和运输条件下安全运行。.
Cat 773E是一款 50吨级 矿用卡车，发动机功率约为700马力。775G是更大的70吨级卡车，功率约为850马力。785G是140吨级的巨型设备，功率超过1,300马力，专为大规模露天采矿作业设计。所有型号均采用全封闭、油冷式湿式盘式制动器，能够承受这些重型运输设备产生的巨大制动能量。.
常见应用包括Caterpillar 773E、775G和785G系列非公路矿用卡车。制动摩擦片与桥制动壳体内的钢制隔板配合工作，为这些大型设备提供行车制动、缓速和驻车制动功能。.
Caterpillar矿用卡车规格
| پارامتر | 773E | 775G | 785G |
|---|---|---|---|
| 有效载荷 | ~50吨（45.4吨） | ~70吨（63.5吨） | ~140吨（127吨） |
| 整机总重量 | ~85-90吨 | ~115-120吨 | ~240-260吨 |
| 发动机功率（净功率） | ~700马力（522千瓦） | ~850马力（634千瓦） | ~1,300+马力（970+千瓦） |
| 最高速度 | ~60-65公里/小时 | ~55-60公里/小时 | ~50-55公里/小时 |
| 变速箱 | 自动动力换挡，6-7挡 | 自动动力换挡，6-7挡 | 电驱动或动力换挡 |
| 制动类型 | 湿式多片，油冷 | 湿式多片，油冷 | 湿式多片，油冷 |
| 制动配置 | 四轮湿式盘式制动器 | 四轮湿式盘式制动器 | 四轮湿式盘式制动器 |
| 缓速器 | 集成式液压缓速器 | 集成式液压缓速器 | 电动或液压缓速器 |
| 轮胎规格 | ~24.00R35或类似规格 | ~27.00R49或类似规格 | ~40.00R57或类似规格 |
| 主要应用 | 露天采矿、采石场、重型运输 | 露天采矿、大型采石场 | 大型露天采矿。 |
注：具体规格因车型年份、配置和区域市场而异。请以您特定机器序列号的Caterpillar官方文档为准进行核实。.
矿用卡车湿式多片制动系统
Caterpillar矿用卡车采用 重型湿式多片制动系统 专为非公路运输的极端制动需求而设计。全封闭、油冷式设计对于在恶劣采矿环境中连续作业至关重要。.
制动系统特点
| 特征 | توضیحات | 采矿效益 |
|---|---|---|
| 湿式盘式设计 | 摩擦片完全浸没在冷却油中运行 | 可承受反复下坡运输产生的高热负荷 |
| 全封闭式 | 制动组件密封在桥壳内部 | 在采矿条件下免受岩尘、泥浆、水和碎屑的影响 |
| 多片式叠片 | 大量交替排列的摩擦片和钢片 | 为满载卡车提供巨大的制动扭矩容量 |
| 油冷却系统 | 通过制动冷却器进行强制油循环 | 在长距离下坡运输中保持稳定的制动温度 |
| 液压驱动 | 制动活塞由液压压力驱动 | 精确、强劲的制动控制 |
| 弹簧施加驻车 | 驻车制动采用弹簧力 | 在坡道上驻车时提供失效安全保持 |
| 缓速器集成 | 制动系统与变速箱缓速器协同工作 | 减少下坡路段行车制动器的磨损 |
制动操作模式
- 行车制动： 正常的脚制动操作，用于减速和停车。液压压力对所有四个车轮的湿式盘式制动器施加制动。.
- 缓速： 在长下坡路段，变速箱缓速器（或交流驱动车型上的电动缓速器）提供主要速度控制，行车制动器提供额外制动力。.
- 驻车制动： 弹簧施加的湿式盘式制动器在驻车时保持卡车静止。通常在变速箱处于空挡或驻车挡时自动接合。.
- 紧急制动： 行车制动与驻车制动联合施加，用于紧急停车。.
如需了解重型设备制动系统的更多技术背景，请参阅我们的 终传动系统指南.
矿用卡车制动总成部件
Cat矿用卡车的湿式制动系统集成在驱动桥和轮端总成中。.
完整制动总成
| 组件 | 功能 |
|---|---|
| 摩擦片 | 提供制动摩擦面；两侧涂覆高性能摩擦材料 |
| 钢制分隔片 | 与摩擦片交替排列；提供刚性对偶面 |
| 制动活塞 | 多个液压驱动活塞，均匀压紧叠片组 |
| 制动壳体 | 封闭制动组件；属于桥壳或轮端总成的一部分 |
| 回位弹簧 | 在液压压力解除时释放制动器 |
| 活塞密封件 | 在制动施加腔室内密封液压压力 |
| 轮毂 | 通过花键与摩擦片连接的回转部件 |
| 制动冷却回路 | 用于制动冷却油的油泵、冷却器和油道 |

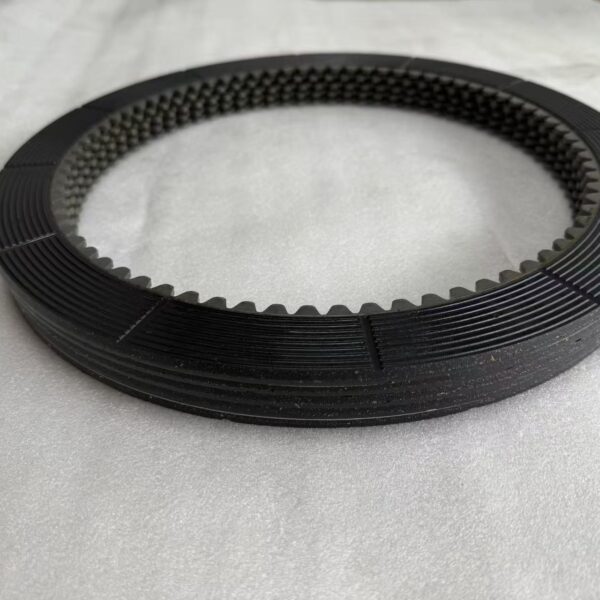

重型摩擦片设计
- 厚钢芯： 用于重型扭矩传递的高强度合金钢芯板
- 优质摩擦材料： 为极端热负荷设计的高性能烧结铜基或复合摩擦衬片
- 花键连接： 为高扭矩容量设计的内花键或外花键
- 先进油槽型式： 为最大冷却油流量和散热优化的油槽设计
- 大直径： 大摩擦片直径提供高制动扭矩杠杆比
矿用卡车制动热管理
制动热管理对矿用卡车至关重要，因为矿用卡车必须满载反复下坡行驶于陡峭的运输道路。.
热负荷来源
| 运行条件 | 热挑战 |
|---|---|
| 满载下坡运输 | 满载载荷加卡车自重产生巨大动能，必须由制动器吸收 |
| 反复启停 | 在装载点和排土场频繁制动产生持续热量 |
| 高环境温度 | 矿区通常存在极端高温，降低冷却效率 |
| 长服务周期 | 矿用卡车每天运行20小时以上，停机时间极少 |
冷却系统特点
- 强制油冷却： 油液被泵送通过制动总成，吸收热量并将其带至冷却器
- 制动油冷却器： 用于制动冷却的专用油-空或油-水热交换器
- 湿式摩擦片设计： 与冷却油直接接触，实现摩擦表面的高效传热
- 热监测： 部分型号配备制动温度传感器和警告系统
- 缓速器系统： 变速箱缓速器分担制动负荷，减少制动器发热
兼容的卡特彼勒矿用卡车车型
卡特彼勒非公路卡车
| 型号系列 | 有效载荷等级 | 备注 |
|---|---|---|
| 773系列 | 50吨级 | 773B、773D、773E、773F、773G各代 |
| 775系列 | 70吨级 | 775B、775D、775E、775F、775G各代 |
| 785系列 | 140吨级 | 785B、785C、785D、785G 各代机型 |
| 777 系列 | 100 吨级 | 相关较大机型——请检查兼容性 |
| 769 系列 | 40 吨级 | 相关较小机型——请检查兼容性 |
注意： 不同卡车机型、车桥配置及车型代次之间，制动摩擦片规格差异显著。不同车桥供应商可能采用不同的制动器设计。务必通过在官方 Caterpillar 零件目录（零件手册 / SIS Web）中核对您的机器序列号来验证兼容性。.
维护、故障模式与维修
常见制动系统故障模式
| 问题 | 可能原因 | 症状 |
|---|---|---|
| 制动衰退 | 制动器过热、摩擦片釉化、冷却系统问题 | 高温时制动力下降，尤其是在长坡道上 |
| 制动不均 | 摩擦片磨损不均、压力不平衡、车桥问题 | 制动时卡车跑偏 |
| 制动拖滞 | 活塞卡滞、摩擦片翘曲、释放不充分 | 过热、速度降低、燃油消耗增加 |
| 踏板发软 | 系统内有空气、油液不足、部件磨损 | 制动踏板发软或行程过长 |
| 制动异响 | 摩擦片磨损、部件损坏、油液污染 | 制动时尖叫、研磨声或振动 |
| 油液污染 | 磨损产生的金属颗粒、进水 | 加速磨损、摩擦性能下降 |
| 驻车制动失效 | 制动盘磨损、弹簧弹力不足、压力低 | 驻车时卡车在坡道上溜车 |
维护建议
- 制动冷却系统： 定期检查制动油冷却器、管路和滤清器。定期清洁冷却器以保持换热效率。.
- 油液维护： 遵循推荐的制动油更换周期。监测油液状态以发现污染。.
- 制动检查： 通过检查孔或在计划保养期间定期测量摩擦材料厚度。.
- 监测制动温度： 留意异常温度读数。对任何制动过热事件进行调查。.
- 正确操作： 培训操作员在下坡路段有效使用缓速器，以尽量减少行车制动器的使用。.
- 轮胎维护： 正确的轮胎气压和状态会影响制动性能。.
- 制动系统排气： 在保养期间正确排出制动液压系统中的空气。.
我们的 替换件选型与维护指南 提供针对重型设备部件的额外系统性检查程序。.
制动摩擦片更换指南
技术人员检查清单
| 组件 | 检查项目 | 更换条件 |
|---|---|---|
| 摩擦片 | 测量摩擦材料厚度；检查是否釉化、开裂、分层、磨损不均、花键状况 | 磨损低于最小厚度、开裂、釉化、分层或花键磨损 |
| 钢制分隔片 | 检查平面度、划痕、热变色、花键状况、厚度 | 有划痕、翘曲、热损伤、过度磨损或花键磨损 |
| 制动活塞 | 检查密封件、缸孔状况、各活塞的自由运动 | 密封件泄漏、孔壁划伤或卡滞 |
| 回位弹簧 | 检查自由长度、状况、张力 | 疲劳、断裂或弱化 |
| 所有密封件 | 检查活塞密封件、O 形圈、垫片、轮毂油封 | 硬化、开裂、泄漏或损坏 |
| 制动冷却油 | 检查液位、状态、污染、金属颗粒 | 污染、劣化或液位过低 |
| 制动壳体 | 检查裂纹、损坏、冷却通道 | 开裂、损坏或冷却通道堵塞 |
更换最佳实践
- 同时更换所有摩擦片： 切勿在同一制动器组中混用新片和旧片
- 检查钢片： 更换任何有划痕、翘曲、热变色或磨损的钢盘
- 更换所有密封件： 制动保养期间务必安装新的活塞密封件、O 形圈和垫片
- 彻底清洁： 重新装配前清洁所有制动部件、壳体和冷却通道
- 正确扭矩： 所有紧固件遵循 Caterpillar 维修手册的扭矩规格
- 冷却系统保养： 同时保养制动油冷却器和滤清器
- 磨合期： 新制动材料需要磨合以达到最佳性能
- 空气排放： 正确排出制动液压系统中的所有空气
- 维修手册： 务必使用卡特彼勒官方维修手册获取精确操作步骤
- 所有车轮： 同时维护所有制动总成以确保性能均衡
兼容性验证
在为Cat 773E / 775G / 785G矿用卡车订购制动摩擦片之前，请确认以下细节：
- 卡车型号： 确认确切型号（773E、775G、785G等）
- 序列号： 准备好您的机器序列号以便进行零件交叉参考
- 车轴类型： 记录车桥制造商和型号
- 前轴或后轴： 注明哪个车桥（前桥、后桥或两者——可能有所不同）
- 片数： 记录每个车轮的摩擦片和钢片数量
- 零件号： 与现有制动摩擦片零件号进行交叉比对
- 卡车配置： 注明任何特殊选装件或配置
如不确定适配性，请将您的卡车型号、序列号和车桥标识发送给我们，我们将帮助验证兼容性。.
订购与供应信息
| پارامتر | 详情 |
|---|---|
| 产品 | 适用于卡特彼勒773E / 775G / 785G矿用卡车的制动摩擦片 |
| 机器兼容性 | 卡特彼勒773E、775G、785G非公路矿用卡车 |
| 制动类型 | 湿式多片制动器（前轴和后轴） |
| 卡车级别 | 50吨 / 70吨 / 140吨级矿用卡车 |
| منشأ | ساخت چین |
| گارانتی | شش ماه |
| 最小起订量 | یک عدد |
| 单价 | 面议（请联系获取报价） |
| 批量定价 | 可接受50件以上订单 |
| 交货时间 | 1-5个工作日 |
| 月产能 | 1,000 件 |
| بستهبندی | 中性出口包装/木箱 |
| 付款方式 | T/T、PayPal、Western Union |
我们供应全系列矿用卡车制动部件，包括适用于卡特彼勒矿用卡车的摩擦片、钢制隔片、制动活塞、回位弹簧、密封套件和完整制动包。.
我们从中国发往全球，提供多种物流选择：快递（至东南亚5-10天）、空运（7-14天）和海运（15-30天）。接受单件样品订单以及面向采矿作业、零件经销商和维修店的大批量订单。.
浏览我们的完整 工程机械配件目录 或阅读我们的 可靠配件供应商评估指南 后再购买。.
