توضیحات
产品概述

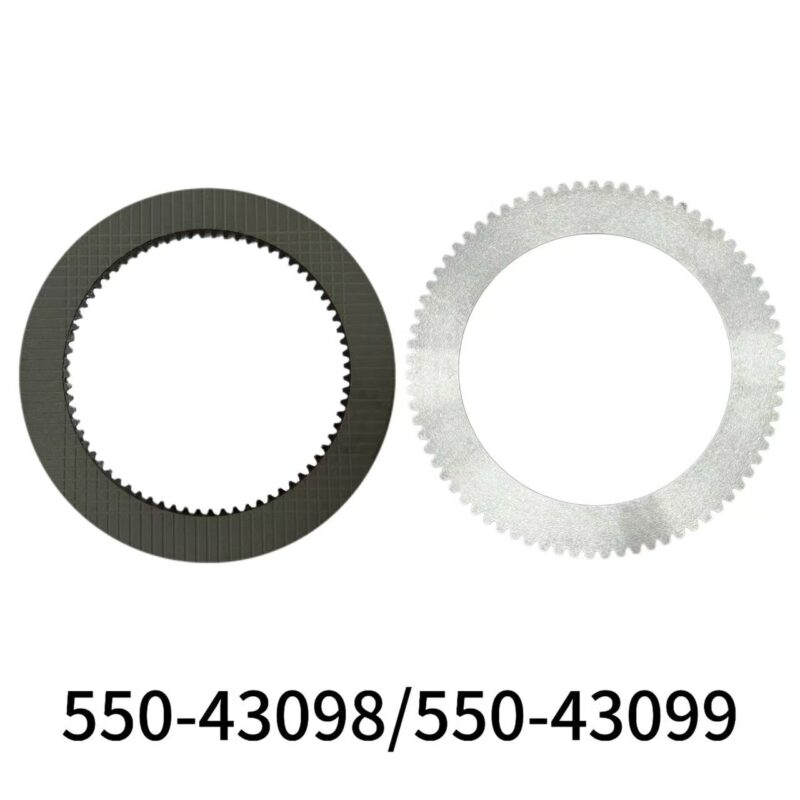

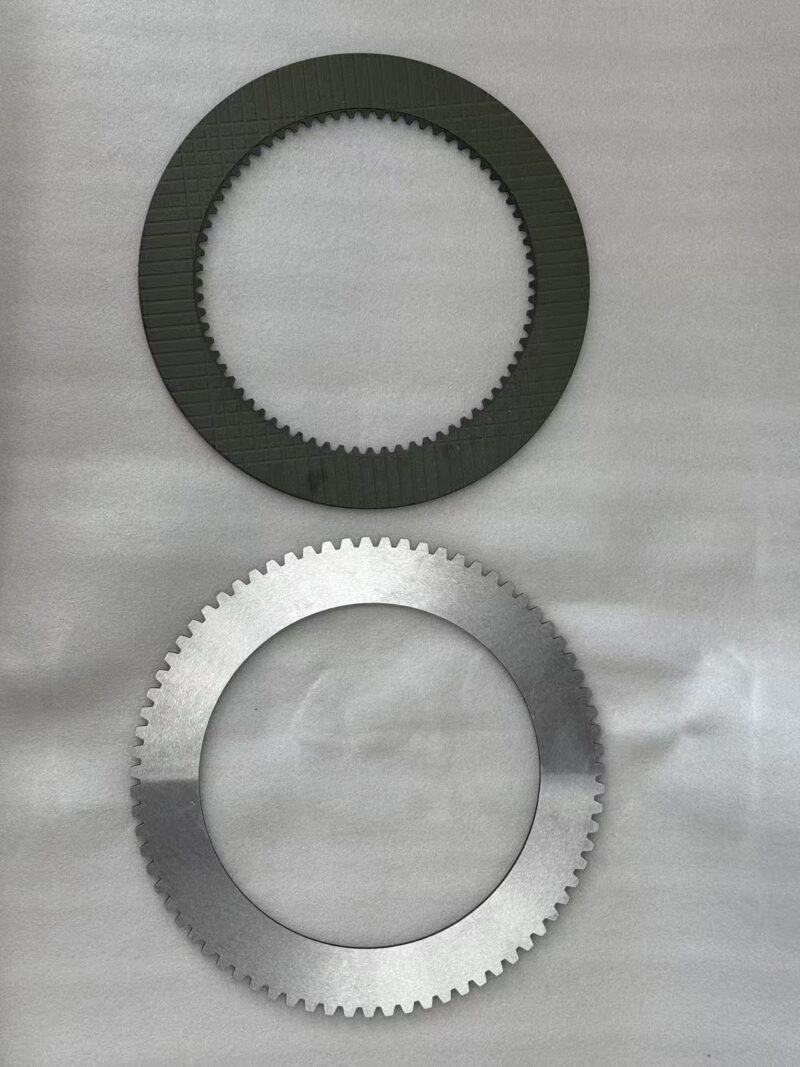

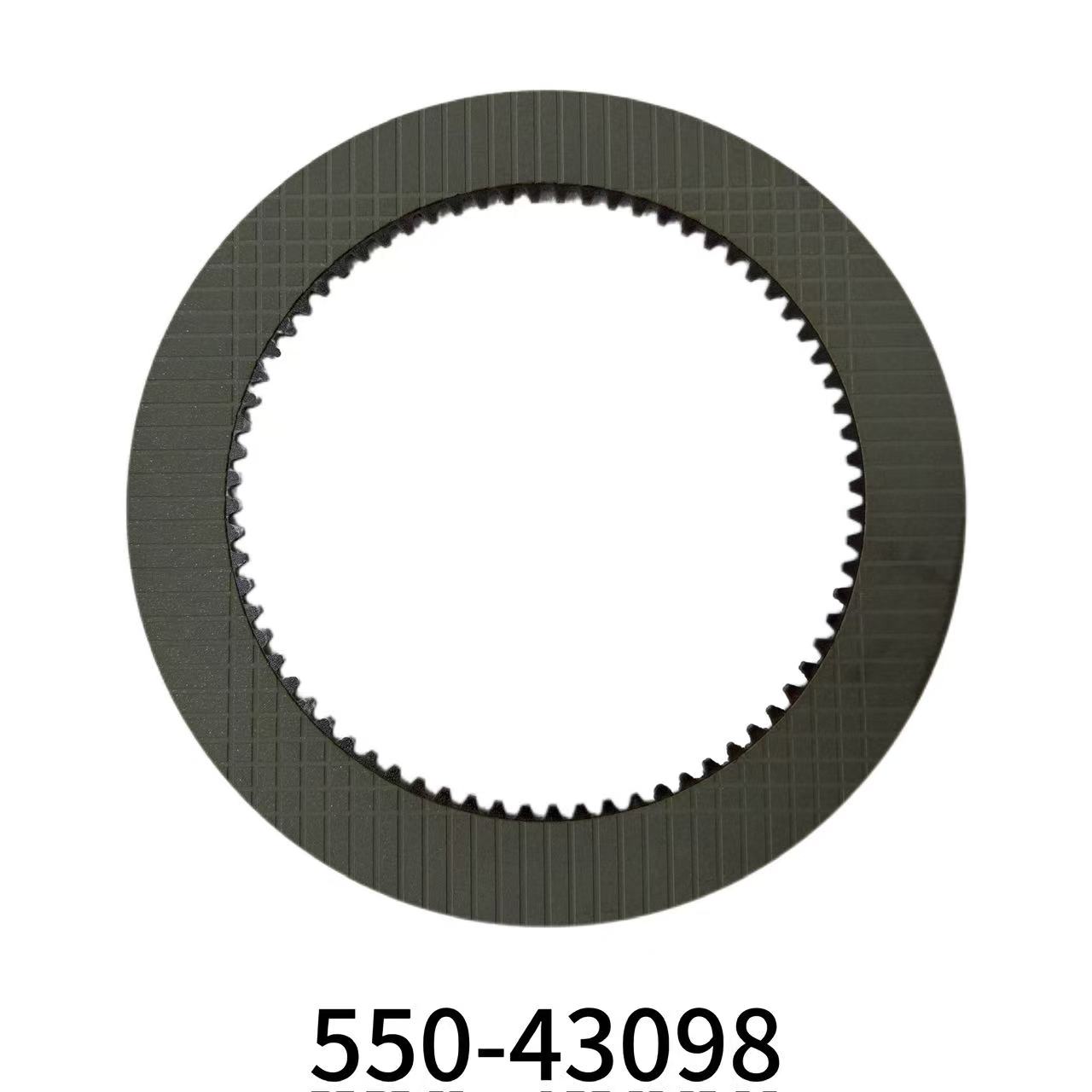

该 JCB 432ZX 轮式装载机制动摩擦片 是用于 JCB 432ZX 系列轮式装载机的湿式多片制动系统的关键部件。该高品质摩擦片为前桥和后桥制动组件提供可靠的制动性能，确保在建筑、农业和物料搬运应用中的安全运行。.
JCB 432ZX 是一款 中型轮式装载机 发动机功率约为 130-150 马力，专为建筑、景观美化、废物处理、农业物料搬运和一般公用工程的多用途作业而设计。JCB 的 ZX 系列装载机采用该公司成熟的湿式盘式制动技术，即使在重载连续作业条件下也能提供稳定的制动性能。.
常见应用包括 JCB 432ZX、436ZX 及 2.0-3.0 立方米铲斗级别的相关机型。制动摩擦片与桥制动壳体内的钢制隔板协同工作，实现行车制动和驻车制动功能。.
JCB 432ZX 轮式装载机规格
| پارامتر | 432ZX 规格 |
|---|---|
| 装载机类型 | 铰接式轮式装载机 |
| 发动机功率（净功率） | ~130-150 马力（97-112 千瓦） |
| 铲斗容量 | ~2.0-2.8 立方米 |
| 额定载荷 | ~2,800 – 3,200 千克 |
| 工作重量 | ~10,000 – 12,000 千克 |
| 变速箱 | 4 速动力换挡，前进/后退 |
| 车桥配置 | 前桥和后桥驱动桥，配备湿式盘式制动器 |
| 制动类型 | 湿式多片行车制动器，全封闭，油冷 |
| 驻车制动 | 变速箱或传动轴上的湿式盘式制动器 |
| 液压系统 | 负载感应液压系统 |
| کاربردها | 建筑、农业、废物处理、景观美化、物料搬运 |
注：具体规格因车型年份、配置和区域市场而异。请根据您特定机器的序列号查阅 JCB 官方文档进行核实。.
湿式多片制动系统
JCB 432ZX 采用 全封闭湿式多片制动系统 集成在前桥和后桥驱动桥中。与干式制动系统相比，该设计提供更优异的制动性能和更长的使用寿命。.
制动系统特点
| 特征 | توضیحات | 优势 |
|---|---|---|
| 湿式盘式设计 | 摩擦片浸没在冷却油中运行 | 出色的散热性能，重载使用下无制动衰减 |
| 全封闭式 | 制动组件密封在桥壳内部 | 防止灰尘、粉尘、水、泥浆和碎屑侵入 |
| 多片设计 | 摩擦片和钢片交替堆叠 | 紧凑结构内实现高制动力矩 |
| 油冷 | 桥油在制动组件中循环 | 性能稳定，使用寿命长 |
| 液压驱动 | 制动活塞由液压驱动 | 平稳、可控的制动力 |
| 弹簧施加驻车 | 驻车制动采用弹簧力 | 机器停放时失效安全保持 |
制动操作
- 行车制动： 踩下制动踏板时，液压压力被引导至各桥的制动活塞。活塞压缩摩擦片和钢制隔板堆叠，产生摩擦力使轮毂减速并停止。.
- 驻车制动： 接合驻车制动时，弹簧力施加制动片以将机器保持在位。驻车制动通常集成在变速箱传动轴中。.
- 释放： 松开制动踏板后，液压压力解除，允许片组分离，车轮自由转动。.
如需了解重型设备制动系统的更多技术背景，请参阅我们的 终传动系统指南.
桥和制动组件部件
湿式制动系统集成在 432ZX 的驱动桥总成中。.
完整桥制动总成
| 组件 | 功能 |
|---|---|
| 摩擦片 | 提供制动用摩擦表面；两侧涂覆摩擦材料 |
| 钢制分隔片 | 与摩擦片交替排列；提供刚性制动表面 |
| 制动活塞 | 液压驱动的活塞，用于压紧制动片组 |
| 制动壳体 | 将制动组件封闭在车桥总成内 |
| 回位弹簧 | 在压力解除后使活塞回位并释放制动器 |
| 活塞密封件 | 在制动腔室内密封液压压力 |
| 轮毂 | 通过花键与摩擦片连接的回转部件 |
| 半轴 | 将动力从差速器传递至轮毂 |
摩擦片设计
- 芯板： 带内/外花键的高强度钢芯板
- 摩擦材料： 烧结铜合金或纸基摩擦衬片，粘接于两侧
- 花键连接： 与轮毂或壳体配合的内花键或外花键
- 油槽： 摩擦表面上的沟槽，用于油液流动和冷却
JCB ZX系列装载机特点
JCB 432ZX是JCB ZX系列轮式装载机产品线的一部分，以耐用性和高生产率著称。.
ZX系列设计亮点
| 特征 | توضیحات | 操作员收益 |
|---|---|---|
| 铰接式底盘 | 中央铰接关节，实现小半径转向 | 在狭窄空间内具有出色的机动性 |
| 平行举升连杆 | Z型杆或平行举升臂设计 | 在整个举升范围内实现稳定的载荷处理 |
| 湿式制动器 | 全封闭油冷式制动系统 | 制动可靠，保养周期长 |
| 动力换挡变速箱 | 4速前进/后退动力换挡 | 换挡平顺，动力传递高效 |
| 舒适驾驶室 | 通过ROPS/FOPS认证的驾驶室，视野良好 | 操作员舒适性与安全性 |
典型应用
- 结构： 场地准备、物料搬运、装车
- 农业： 粮食搬运、粪肥装载、饲养场作业
- 景观绿化： 平整、材料铺设、场地作业
- 废弃物与回收： 废弃物处理、转运站作业
- 采石与骨料： 装载、料堆管理
- 工业： 物料搬运、厂区作业、工厂运营
兼容的JCB装载机型号
JCB轮式装载机系列
| مدل | 类别 | 备注 |
|---|---|---|
| 432ZX | 2.0-2.8 m³ / 130-150 HP | 主要应用 |
| 436ZX | 2.5-3.2 m³ / 150-170 HP | 较大型号 – 请核实兼容性 |
| 426ZX | 1.8-2.2 m³ / 110-130 HP | 较小型号 – 请核实兼容性 |
| 427ZX | 相近尺寸级别 | 请核实兼容性 |
| 416HT / 418HT | HT系列 – 不同代次 | 请核实兼容性 |
| 434S / 434E | S/E系列 – 不同代次 | 请核实兼容性 |
注意： 制动摩擦片规格可能因不同型号代次和车桥配置而异。不同车桥供应商（ZF、Dana、Spicer、Carraro等）可能采用不同的制动盘设计。请务必通过检查车桥零件号，或使用机器序列号在官方JCB零件目录中进行交叉比对，以核实兼容性。.
维护、故障模式与维修
常见制动系统故障模式
| 问题 | 可能原因 | 症状 |
|---|---|---|
| 制动力不足 | 摩擦片磨损、制动压力低、摩擦片釉化 | 制动距离增加、踏板感觉发软 |
| 制动拖滞 | 活塞卡滞、制动盘变形、释放间隙不足 | 过热、速度降低、燃油消耗增加 |
| 制动不均 | 摩擦片磨损不均、车桥不对中、压力不平衡 | 制动时向一侧跑偏 |
| 制动异响 | 部件磨损、制动盘损坏、油液污染 | 制动时出现尖叫声、研磨声或颤振声 |
| 油液污染 | 密封失效、油量过多、油液类型错误 | 制动性能下降、打滑 |
| 驻车制动失效 | 制动盘磨损、弹簧弹力不足、压力低 | 驻车时机器在坡道上滑动 |
维护建议
- 定期制动检查： 定期检查制动功能、踏板感觉和制动性能
- 车桥油液维护： 保持正确的油位和更换周期。受污染的油液会加速制动磨损
- 监测制动温度： 过热表明制动拖滞或过度使用
- 制动片检查： 在计划保养期间检查摩擦材料厚度
- 液压系统维护： 保持制动液压油清洁，并使用适当的过滤
- 操作规范： 避免持续踩制动；在坡道上使用发动机制动以减少制动磨损
我们的 替换件选型与维护指南 提供针对重型设备部件的额外系统性检查程序。.
摩擦片更换指南
技术人员检查清单
| 组件 | 检查项目 | 更换条件 |
|---|---|---|
| 摩擦片 | 测量摩擦片总厚度；检查是否有釉化、裂纹、分层、不均匀磨损 | 磨损低于最小厚度、开裂、釉化或分层 |
| 钢制分隔片 | 检查平面度、划痕、热变色、花键状况 | 有划痕、变形、热损伤（发蓝/发褐）或花键磨损 |
| 制动活塞 | 检查密封件、孔壁状况、活动是否顺畅 | 密封件泄漏、孔壁划伤或卡滞 |
| 回位弹簧 | 检查自由长度、状况、张力 | 疲劳、断裂或弱化 |
| 所有密封件 | 检查活塞密封件、O形圈、车轴密封件 | 硬化、开裂、泄漏或损坏 |
| 车轴油 | 检查油位、污染、金属颗粒 | 污染、劣化或液位过低 |
更换最佳实践
- 同时更换所有摩擦片： 切勿在同一制动器组中混用新片和旧片
- 检查钢片： 更换任何有划痕、变形或热变色的钢片
- 更换所有密封件： 制动器维修时务必安装新的活塞密封件和O形圈
- 彻底清洁： 重新装配前清洁所有制动部件和壳体
- 正确扭矩： 遵循制造商关于车轴和制动器总成螺栓的扭矩规格
- 正确油品： 加注指定车轴油至正确油位
- 磨合期： 新的摩擦材料需要磨合以达到最佳性能
- 维修手册： 务必遵循JCB官方维修手册以获取准确的操作流程
兼容性验证
在订购432ZX制动摩擦片之前，请确认以下细节：
- 机器型号： 确认您的装载机为432ZX或兼容型号
- 序列号： 准备好您的机器序列号以便进行零件交叉参考
- 车轴类型： 记录车桥制造商和型号
- 前轴或后轴： 注明哪根车轴（前轴、后轴或两者）
- 片数： 注明每侧摩擦片和钢片的数量
- 零件号： 与现有摩擦片零件号进行交叉参考
如不确定适配性，请将您的机器型号、序列号和车轴标识发送给我们，我们将帮助验证兼容性。.
订购与供应信息
| پارامتر | 详情 |
|---|---|
| 产品 | JCB 432ZX轮式装载机制动摩擦片 |
| 机器兼容性 | JCB 432ZX轮式装载机 |
| 制动类型 | 湿式多片制动器（前轴和后轴） |
| 装载机级别 | 2.0-2.8 m³ / 130-150 HP铰接式轮式装载机 |
| منشأ | ساخت چین |
| گارانتی | شش ماه |
| 最小起订量 | یک عدد |
| 单价 | 面议（请联系获取报价） |
| 批量定价 | 可接受50件以上订单 |
| 交货时间 | 1-5个工作日 |
| 月产能 | 1,000 件 |
| بستهبندی | 中性出口包装/木箱 |
| 付款方式 | T/T、PayPal、Western Union |
我们供应全系列轮式装载机制动部件，包括摩擦片、钢制隔板、制动活塞、回位弹簧、密封套件以及适用于JCB及其他品牌装载机的完整制动包。.
我们从中国发往全球，提供多种物流选择：快递（至东南亚5-10天）、空运（7-14天）和海运（15-30天）。接受单件样品订单以及面向配件经销商、维修店和车队运营商的大批量订单。.
浏览我们的完整 工程机械配件目录 或阅读我们的 可靠配件供应商评估指南 后再购买。.
