产品概述

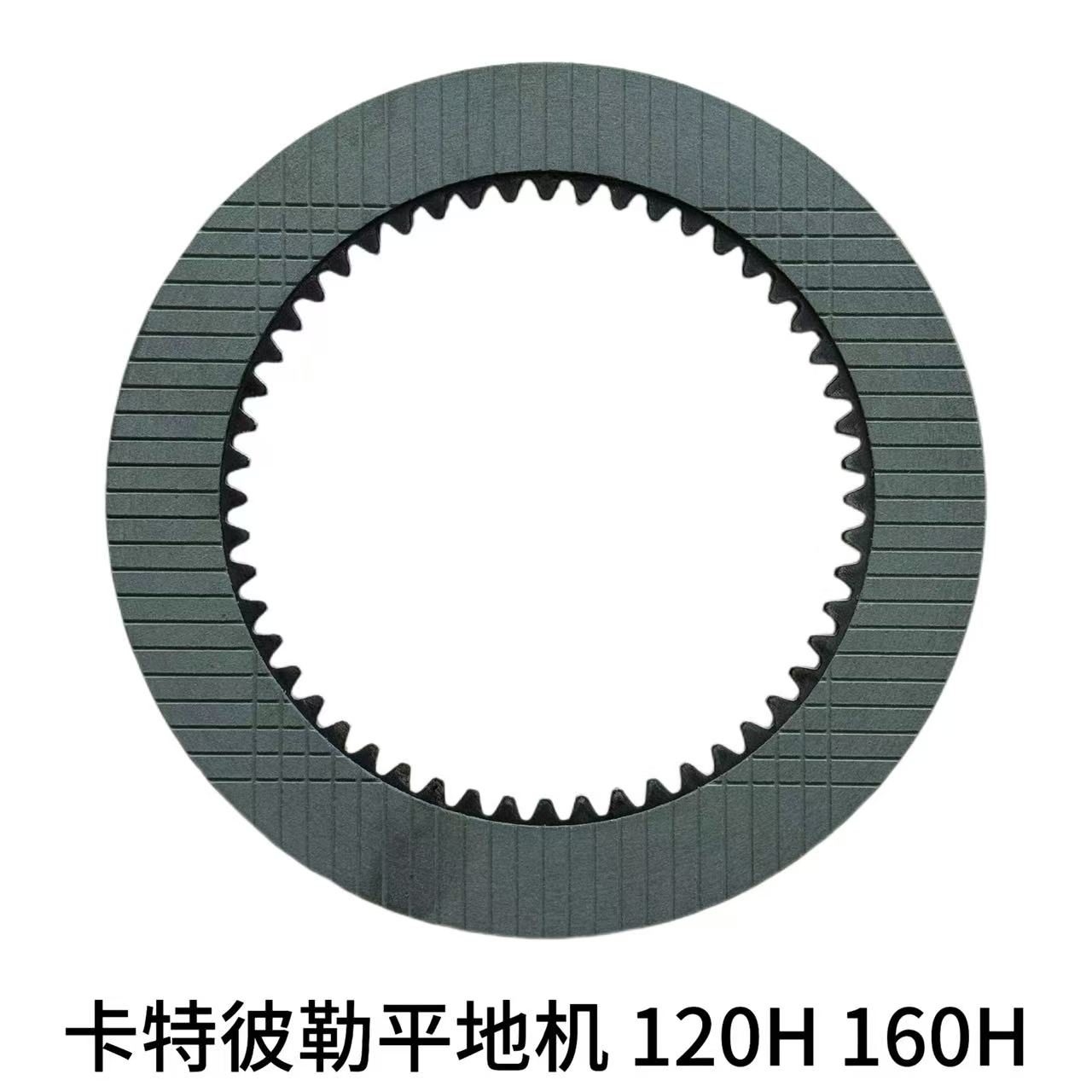

该 Caterpillar 120H / 160H 平地机制动摩擦片 是Caterpillar H系列平地机所使用湿式盘式制动系统的关键部件。该高品质摩擦片为串联驱动桥提供可靠的制动性能，确保在道路施工、养护和平整作业中实现精确控制和安全运行。.
Cat 120H是一款 中型平地机 发动机功率约为140-160马力，专为道路施工、除雪和一般平整作业设计。160H是180-200马力级别中较大的型号，适用于更重型平整作业和大型道路项目。两款机型均采用集成在串联驱动桥总成中的全封闭油冷湿式盘式制动器，即使在连续作业条件下也能提供稳定的制动性能。.
常见应用包括Caterpillar 120H、160H及相关H系列平地机。制动摩擦片与桥壳制动器壳体内的钢制隔板配合工作，为全部六个轮端（串联桥配置）提供行车制动。.
Caterpillar 120H / 160H 平地机规格
| พารามิเตอร์ | 120H | 160H |
|---|---|---|
| 发动机功率（净功率） | 约140-160马力（104-119千瓦） | 约180-200马力（134-149千瓦） |
| 工作重量 | 约13-15吨 | 约17-19吨 |
| 铲刀长度 | 约3.7-4.3米（12-14英尺） | 约4.3-4.9米（14-16英尺） |
| 变速箱 | 直接驱动，8前进挡/6倒挡 | 直接驱动，8前进挡/6倒挡 |
| 驱动配置 | 全轮驱动（串联后桥+前桥） | 全轮驱动（串联后桥+前桥） |
| 后桥 | 带湿式盘式制动器的串联驱动桥 | 带湿式盘式制动器的串联驱动桥 |
| 制动类型 | 湿式多片行车制动器，全封闭 | 湿式多片行车制动器，全封闭 |
| 驻车制动 | 湿式盘式/传动系制动器 | 湿式盘式/传动系制动器 |
| 铲刀功能 | 侧移、倾斜、回转、提升 | 侧移、倾斜、回转、提升 |
| 主要应用 | 道路施工、平整作业、除雪、养护 | 重型平整、大型道路项目、公路施工 |
注：确切规格因配置、属具和型号年份而异。请根据您特定机器的序列号，以官方 Caterpillar 文档进行核实。.
平地机湿式多片制动系统
Caterpillar H系列平地机采用 湿式多片制动系统 集成于串联后驱动桥中。与干式制动系统相比，该设计提供更优异的制动性能和更长的使用寿命。.
制动系统特点
| 特征 | คำอธิบาย | 平地机优势 |
|---|---|---|
| 湿式盘式设计 | 摩擦片浸没在桥壳油液中工作 | 制动稳定、无热衰退、使用寿命长 |
| 全封闭 | 制动组件密封在桥壳内部 | 免受泥土、粉尘、水和道路碎屑的影响 |
| 全轮制动 | 两个后串联桥（4个轮端）均配备制动器 | 为重型平整负载提供强劲、均衡的制动力 |
| 油冷 | 桥油循环流经制动组件 | 连续使用时有效散热 |
| 液压驱动 | 制动活塞由液压压力驱动 | 平稳、可控的制动力 |
| 左右独立 | 左右制动器可独立施加 | 有助于转向和急弯操作 |
平地机制动操作
- 行车制动： 制动踏板施加全轮制动，用于正常减速和停车
- 转向辅助制动： 在许多平地机上，单侧独立施加制动有助于急弯和机动操作
- 驻车制动： 弹簧施加或机械驱动的驻车制动器在停车时固定平地机
- 爬坡能力： 湿式制动器在平地作业期间可在坡道上提供可靠的驻车保持
如需了解重型设备驱动系统的更多技术背景，请参阅我们的 终传动系统指南.
串联桥制动器总成部件
平地机采用串联后桥（两根车桥、四个轮端）以增强牵引力和载荷分配。.
完整制动总成
| 组件 | 电压 |
|---|---|
| 摩擦片 | 提供制动摩擦表面；两侧涂覆摩擦材料 |
| 钢制隔板 | 与摩擦片交替排列；提供刚性对偶表面 |
| 制动活塞 | 液压驱动的活塞，用于压缩制动片叠层 |
| 制动器壳体 | 将制动部件封闭在车桥总成内 |
| 回位弹簧 | 当液压压力解除时释放制动器 |
| 活塞密封件 | 在制动腔室内密封液压压力 |
| 轮毂 | 通过花键与摩擦片连接的旋转部件 |
| 半轴 | 将动力从差速器传递至轮毂 |

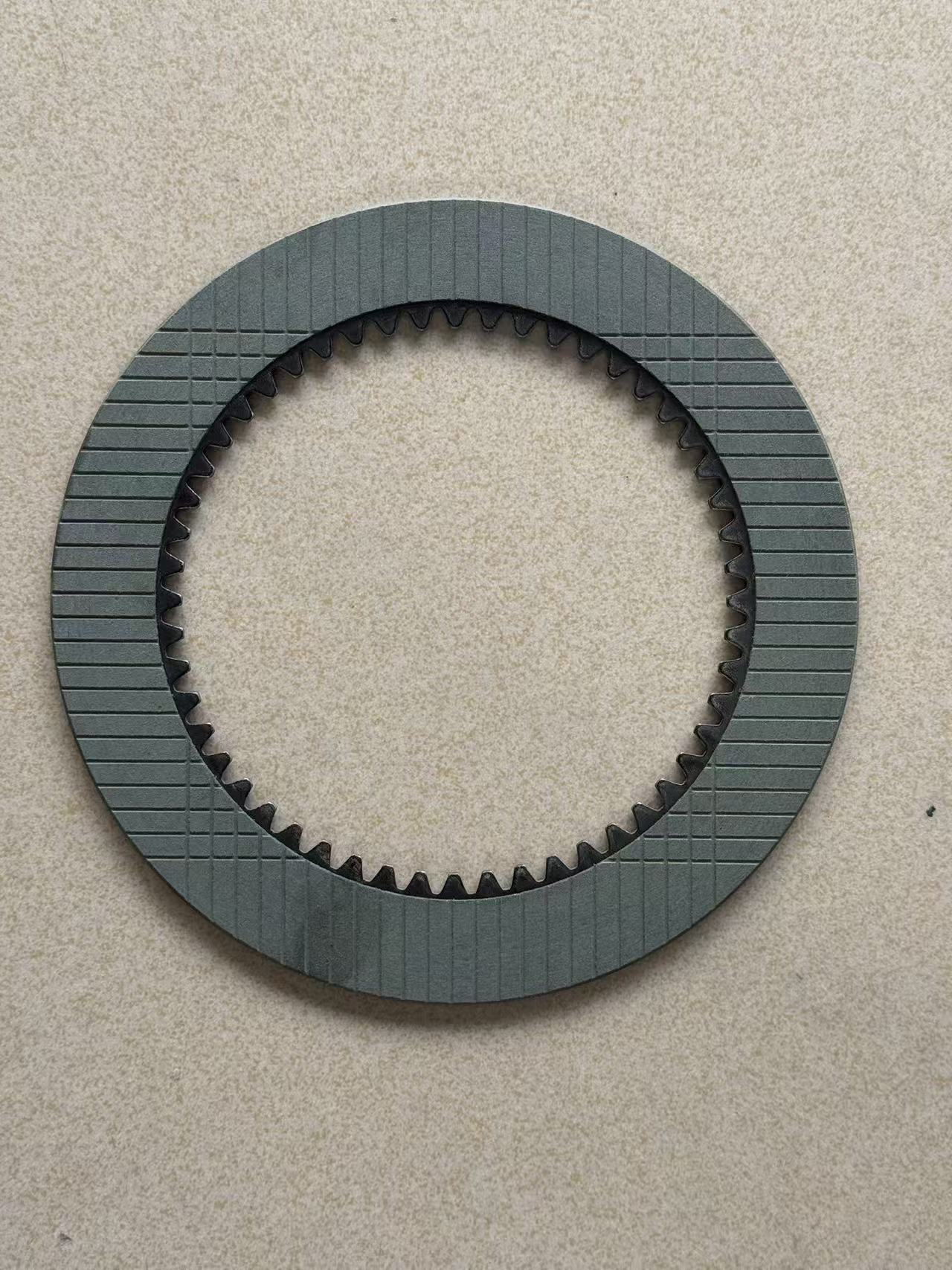

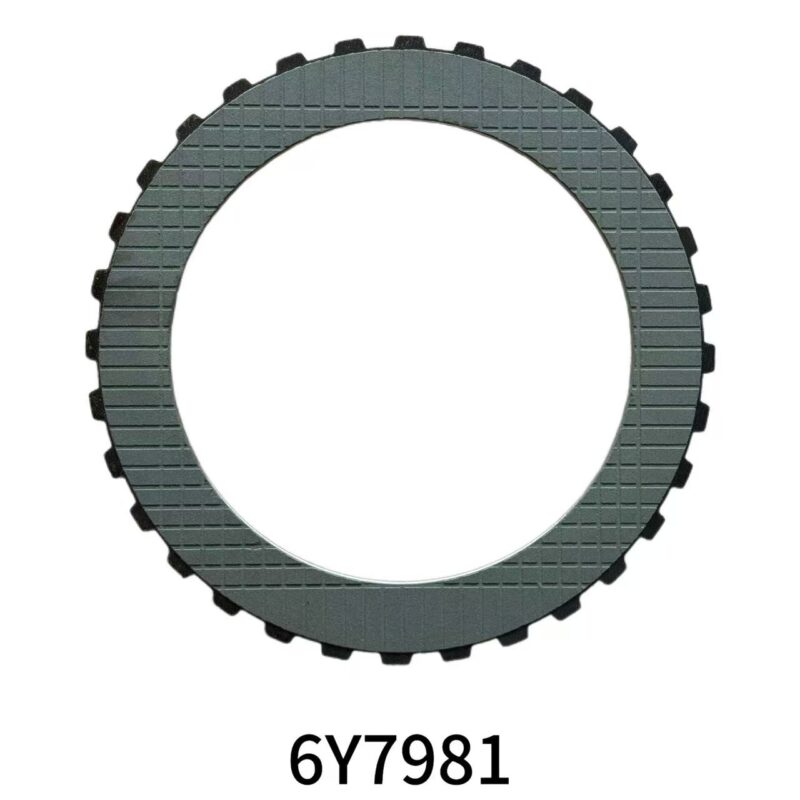

摩擦片设计
- 钢芯： 带花键的高强度钢芯板
- 摩擦材料： 双面粘接烧结铜基或纸基摩擦衬片
- 花键连接： 用于扭矩传递的内花键或外花键
- 油槽： 带沟槽的摩擦表面，用于油液流动和冷却
平地机应用与制动要求
平地机因其专用设计和作业条件而具有独特的制动要求。.
典型平地机作业
| การสมัคร | 制动挑战 |
|---|---|
| 道路平整 | 频繁变速，精确的速度控制以保证平整质量 |
| 挖沟和边坡作业 | 在侧坡上作业需要可靠的制动保持 |
| 除雪 | 湿滑条件、前部重载、低温环境 |
| 道路养护 | 走走停停作业，频繁制动 |
| 松土作业 | 重型牵引载荷，需要可控速度 |
| 场地准备 | 狭窄空间内机动，精确 positioning |
串联桥优势
- 增强牵引力： 四个后驱动轮在松散或湿滑条件下提供更好的抓地力
- 更大制动面积： 四个制动器组（每个轮端一个）提供更大的制动能力
- 重量分配： 串联桥将重量分散到更大面积，降低接地压力
- 行驶品质： 串联悬架在崎岖地形上提供更平稳的行驶
兼容的 Caterpillar 平地机型号
Caterpillar H 系列平地机
| แบบจำลอง | 功率等级 | 备注 |
|---|---|---|
| 120H | 140-160 HP | 主要应用——中型平地机 |
| 135H | 160-175 HP | 较大中型——请检查兼容性 |
| 140H | 170-190 HP | 常见标准尺寸平地机——请检查兼容性 |
| 160H | 180-200 HP | 主要应用——大型平地机 |
| 12H | 200-220 HP | 重型平地机——请检查兼容性 |
| 14H | 225-250 HP | 较大重型平地机——请检查兼容性 |
其他平地机系列
- 120G / 140G / 160G（早期G系列）——验证兼容性
- 120M / 140M / 160M（后期M系列）——验证兼容性
注意： 不同平地机型号、车桥配置和代际之间的制动摩擦片规格有所不同。请务必通过在官方Caterpillar零件目录（零件手册 / SIS Web）中核对您的机器序列号来验证兼容性。.
维护、故障模式与维修
常见制动系统故障模式
| 问题 | 可能原因 | 症状 |
|---|---|---|
| 制动力不足 | 摩擦片磨损、制动压力低、摩擦片釉化 | 制动距离增加、踏板发软 |
| 制动拖滞 | 活塞卡滞、摩擦片翘曲、释放不充分 | 过热、速度降低、燃油消耗增加 |
| 制动不均 | 磨损不均、压力不平衡、车桥不对中 | 制动时向一侧跑偏 |
| 制动噪音 | 部件磨损、摩擦片损坏、油液污染 | 尖叫声、研磨声或震颤声 |
| 油液污染 | 金属颗粒、水分、油品类型错误 | 制动性能下降、磨损加速 |
| 驻车制动失效 | 摩擦片磨损、机构薄弱、需要调整 | 平地机驻车时在坡道上滑动 |
维护建议
- 车桥油液维护： 定期更换油液可维持制动性能和部件寿命。受污染的油液会加速磨损。.
- 制动检查： 定期检查制动功能、踏板感觉和制动性能
- 监测制动温度： 排查轮端任何异常发热或烧焦气味
- 轮胎维护： 正确的轮胎气压和状态会影响制动和牵引力
- 制动调整： 某些系统可能需要定期调整制动连杆
- 正确操作： 避免持续踩住制动器；在坡道上使用适当的挡位选择
我们的 替换零件选型与维护指南 为重型设备部件提供额外的系统性检查程序。.
制动摩擦片更换指南
技术人员检查清单
| 组件 | 检查项目 | 更换条件 |
|---|---|---|
| 摩擦片 | 测量摩擦材料厚度；检查是否存在釉化、裂纹、分层、花键磨损 | 磨损低于最小值、开裂、釉化、分层或花键磨损 |
| 钢制隔板 | 检查平面度、划痕、热变色、花键状况 | 拉伤、翘曲、热损伤或花键磨损 |
| 制动活塞 | 检查密封件、孔壁状况、活动是否顺畅 | 密封件泄漏、孔壁划伤或卡滞 |
| 回位弹簧 | 检查自由长度、状况、张力 | 疲劳、断裂或弹力减弱 |
| 所有密封件 | 检查活塞密封件、O形圈、车桥油封 | 硬化、开裂、泄漏或损坏 |
| 车桥油液 | 检查油位、污染情况、金属颗粒 | 污染、劣化或液位过低 |
更换最佳实践
- 同时更换所有摩擦片： 切勿新旧摩擦片混用
- 检查钢片： 更换任何有划痕、翘曲或热变色的钢片
- 更换所有密封件： 制动维修时务必安装新的活塞密封件和O形圈
- 彻底清洁： 重新组装前清洁所有制动部件和壳体
- 维修所有轮端： 同时维修所有制动总成以实现均衡性能
- 正确扭矩： 遵循Caterpillar维修手册的扭矩规格
- 正确油液： 加注指定车桥油至正确液位
- 磨合期： 新摩擦材料需要磨合以达到最佳性能
- 维修手册： 务必使用官方Caterpillar维修手册获取准确的操作步骤
兼容性验证
在为Cat 120H / 160H平地机订购制动摩擦片之前，请确认以下详细信息：
- 机器型号： 确认您的平地机型号（120H、140H、160H等）
- 序列号： 准备好您的机器序列号以便进行零件交叉参照
- 车桥类型： 记录车桥制造商和型号
- 前/后： 注明哪个车桥（后串联桥为主；部分型号配有前制动器）
- 摩擦片数量： 记录每个轮端的摩擦片和钢片数量
- 零件号： 与现有制动盘零件号进行交叉参照
如不确定适配性，请将您的机器型号和序列号发送给我们，我们将协助验证兼容性。.
订购与供应信息
| พารามิเตอร์ | 详情 |
|---|---|
| 产品 | 适用于Caterpillar 120H / 160H平地机的制动摩擦片 |
| 机器兼容性 | Caterpillar 120H、160H平地机 |
| 制动类型 | 湿式多片制动器（串联后桥） |
| 平地机等级 | 140-200马力中型至大型平地机 |
| แหล่งกำเนิด | ผลิตในประเทศจีน |
| การรับประกัน | 6 เดือน |
| 最小起订量 | 1 ชิ้น |
| 单价 | 面议（联系获取报价） |
| 批量定价 | 可接受50件以上订单 |
| 交货时间 | 1-5个工作日 |
| 月产能 | 1,000 件 |
| บรรจุภัณฑ์ | 中性出口包装/木箱 |
| 付款方式 | T/T、PayPal、Western Union |
我们供应全系列平地机制动部件，包括摩擦片、钢制隔板、制动活塞、回位弹簧、密封套件以及适用于Caterpillar H系列及其他平地机的完整制动包。.
我们从中国发往全球，提供多种物流选择：快递（至东南亚5-10天）、空运（7-14天）和海运（15-30天）。接受单件样品订单以及面向零件经销商、维修车间和车队运营商的批量订单。.
